动力系统用振荡曲柄结构三维设计

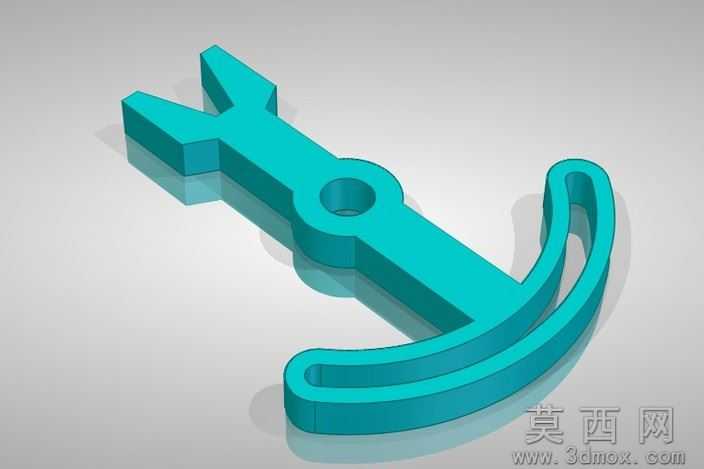

本作品为动力传动系统中的振荡曲柄构件三维建模成果，建模阶段围绕构件的功能需求展开结构设计，首先确定构件的核心功能分区：一端为叉形对接端，用于与外部动力输入部件形成卡接配合，传递初始旋转动力；中部设置带通孔的环形轴座，作为整个曲柄的旋转支撑基准，通孔的尺寸精度与同轴度参数严格匹配配套销轴的装配要求，保证转动过程无卡滞、无过量窜动；另一端为弧形摆动导轨段，弧形轮廓的曲率半径经过反复校核，能够在摆动过程中与配套从动件形成稳定的滑动导向配合，将轴座处的旋转运动转化为从动件的规律往复振荡动作。建模过程中采用参数化特征建模方式，先绘制构件的主体轮廓草图，对叉形端的夹角、轴座的壁厚、弧形段的截面尺寸等关键参数进行关联约束，方便后续根据不同的装配场景快速调整尺寸。材质配置上选用工程塑料类材质进行渲染表现，赋予构件均匀的青蓝色哑光质感，同时添加适度的环境反射效果，既清晰呈现构件的棱角与曲面过渡细节，也直观展示零件的实体质感。渲染阶段采用柔和的漫反射主光源搭配底部补光，弱化生硬阴影，让构件的每一处结构特征都清晰可见，包括叉形端的端面倒角、轴座通孔的内壁过渡、弧形段的内外圆弧衔接位置，都能通过光影变化体现结构的加工合理性。结构设计上充分考虑零件的加工工艺性，所有棱边均设置了统一规格的工艺倒角，避免应力集中的同时也适配注塑或铣削加工的工艺要求，各段结构的壁厚保持均匀一致，弧形段与中部主体的衔接位置做了平滑过渡处理，保证零件在承受交变传动载荷时具备足够的结构强度，不会出现应力断裂的风险。整个模型的结构完全匹配动力系统中振荡动作的传动需求，各配合面的尺寸公差预留合理，既可以直接用于虚拟装配的运动仿真验证，也能作为后续零件加工生产的三维参考依据，直观展现了曲柄类传动构件从功能需求到三维实体的完整设计逻辑。
