蜗杆与多层齿轮组合传动结构

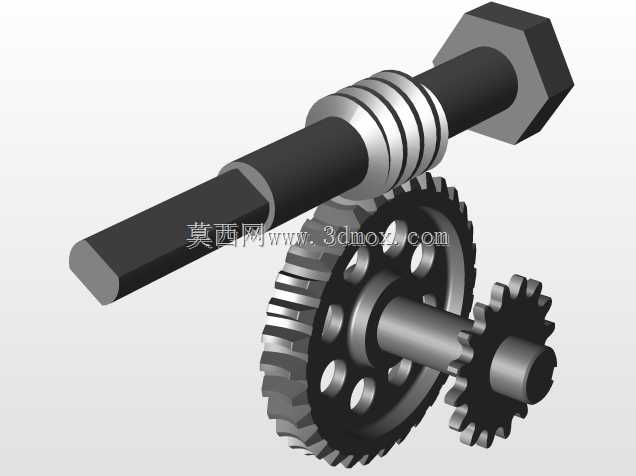

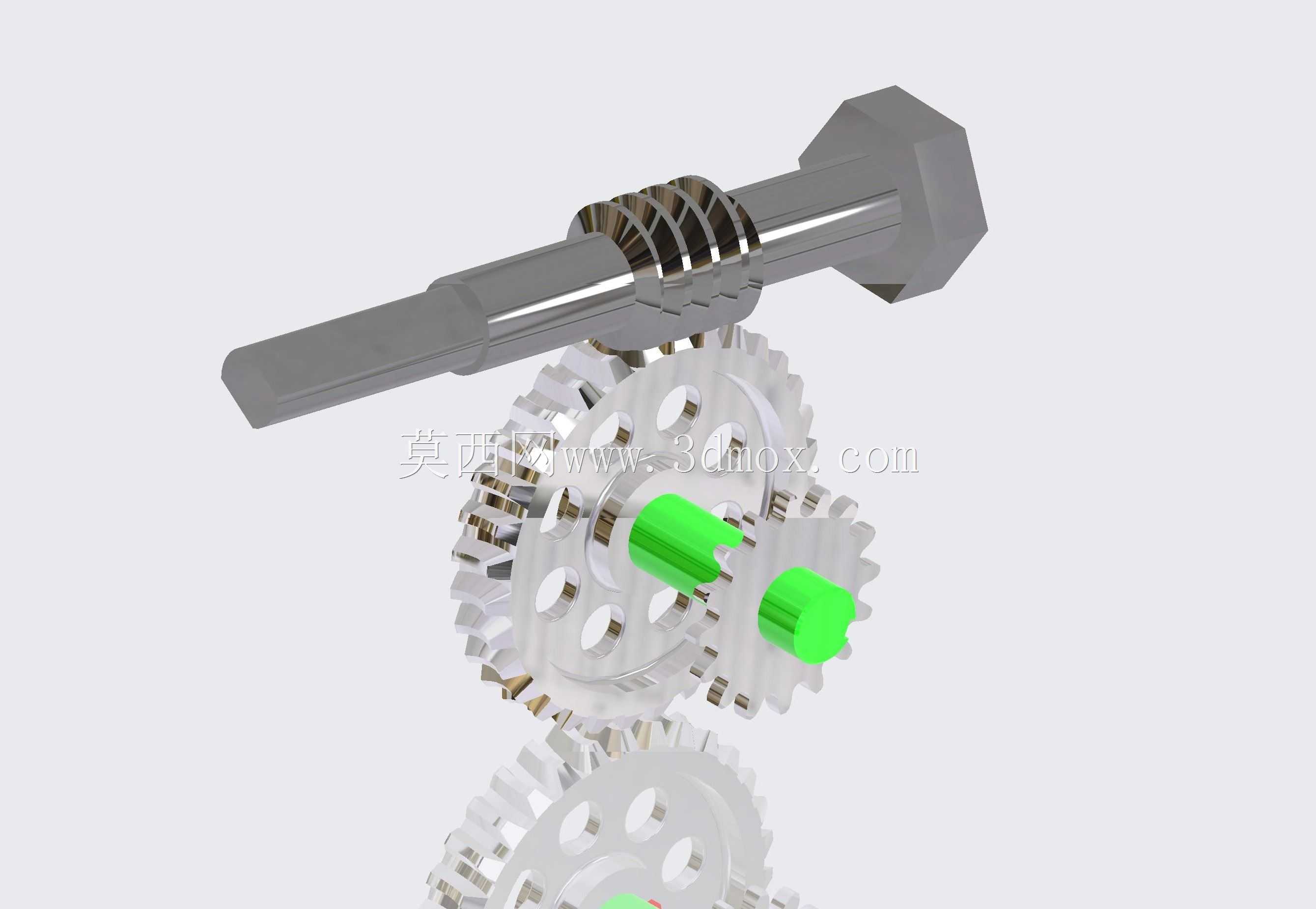

这套传动组合结构常见于中小载荷的精密传动工位，在轻工包装设备的送料机构、小型自动化生产线的分度单元、台式加工设备的进给模组中都能见到同类结构的应用，核心作用是在紧凑安装空间内完成交错轴动力传递，同时实现固定减速比的转速匹配。设计阶段首先要敲定安装边界，整套组件的轴向安装长度需要匹配设备腔体内的预留空间，蜗杆输入端的六角结构是为了兼容手动调试与电机直连两种输入模式，调试阶段可以直接用扳手转动输入端校验啮合间隙，正式运行时可通过联轴器对接伺服或步进电机输出轴，不需要额外制作转接结构。多层叠放的齿轮组并非简单堆叠，每一层齿轮的齿厚、模数都经过匹配计算，上层蜗杆与斜齿轮的啮合采用交错轴传动设计，相比直齿交错啮合，运行时的重合度更高，传动过程中的冲击噪音更小，适合中低速连续运行的工况。中间层带绿色标识的齿轮是动力输出端，对应的安装轴孔预留了键槽位置，装配时可以通过平键传递扭矩，避免齿轮与轴之间出现相对滑动，轴孔的直径公差按照过渡配合设计，既保证装配时的同轴度，也方便后期维护拆卸。下层齿轮作为中间过渡轮，主要作用是调整传动比同时改变动力传递方向，不需要额外连接负载，因此齿宽设计得比负载齿轮稍窄，在保证啮合强度的前提下尽可能压缩整体结构的径向尺寸。链轮结构集成在齿轮组侧端，可同步实现链传动输出，一套结构就能同时给两个不同方向的工位传递动力，减少设备内单独设置传动单元的空间占用。建模过程中需要重点校验齿面啮合的侧隙，侧隙过大会导致传动回程误差超标，影响分度精度，侧隙过小则会在运行时出现齿面卡滞、磨损加剧的问题，所有齿轮的齿顶圆、齿根圆尺寸都需要和啮合件做干涉检查，尤其是蜗杆与斜齿轮的啮合区域，要保证全齿宽范围内都能平稳接触，避免出现局部应力集中导致齿面过早失效。安装时需要注意各齿轮轴的平行度与蜗杆的轴向窜动量，轴系的支撑位预留了轴承安装台阶，装配时配合深沟球轴承可以降低转动阻力，整套结构没有冗余设计，所有外形尺寸都围绕最小安装空间优化，在满足传动扭矩要求的前提下，尽可能压缩整体体积，适配各类紧凑型设备的内部安装需求。
