直升机机身曲面结构三维数模

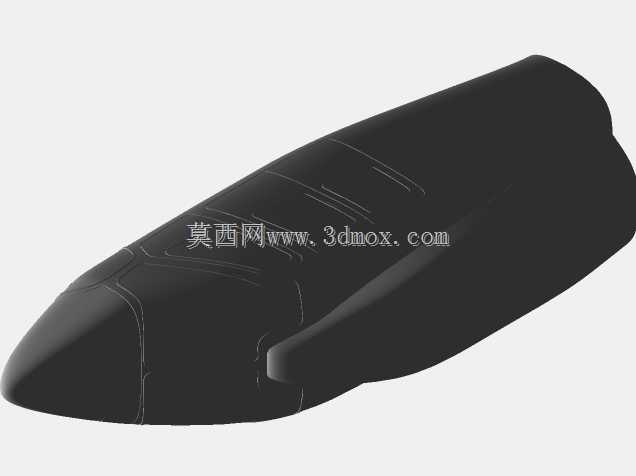

该模型还原了直升机机身的流线型外部曲面与基础结构轮廓，在通航飞行器设计环节中，机身作为整架直升机的核心承载基体，需要同时兼顾气动效率、内部舱室布局、部件安装接口、飞行载荷传递等多重工程需求，是直升机总体设计阶段最先需要敲定外形边界的核心部件。从实际工程应用来看，这类机身结构的曲面建模精度，会直接影响后续旋翼系统、动力舱、起落架、尾梁、航电设备等子系统的安装匹配度，建模过程中首先要遵循气动减阻的设计逻辑，机头位置采用大曲率钝头造型，既可以优化前飞状态下的气流附着效果，降低压差阻力，也能为机头位置的航电探测设备、前起落架舱预留足够的安装空间。机身中段的曲面过渡需要保持连续顺滑，避免出现曲率突变的折角，防止飞行过程中产生局部气流分离，引发不必要的气动振动，同时中段的截面尺寸需要匹配内部座舱的布局要求，预留出乘员空间、燃油箱安装位、传动系统走线通道的边界，模型中侧面的凸起结构对应机身两侧的设备检修舱与短翼安装基座，在实际结构中该位置需要设计加强筋与承力隔框，将短翼传递的外挂载荷、起落架传递的地面冲击载荷均匀分散到整个机身承力结构上。建模过程中采用曲面缝合的方式构建整体外壳，所有曲面衔接处保持G2连续，能够直接导入气动仿真软件进行流场计算，也可以作为结构详细设计的基础参照，用于校核内部部件与外壳的干涉情况。机身尾部的收缩段需要匹配尾梁的安装对接面，保证同轴度误差控制在合理范围内，避免后续尾传动系统安装出现同轴度偏差引发的振动问题，整个机身的外形尺寸边界严格参照轻型直升机的通用设计规范，长度、截面直径、安装接口位置都符合常规轻型直升机的设计参数范围，既可以用于飞行器设计专业的教学演示，也能作为新概念直升机方案设计的基础外形模板，辅助设计人员快速完成总体外形的迭代调整，减少前期曲面建模的重复工作量。在实际生产制造环节，这类机身曲面数模还可以直接作为复合材料蒙皮成型模具的设计依据，通过数模提取模具型面，保证蒙皮成型后的外形精度与设计状态一致，降低装配阶段的修配工作量。
