航空起落架用平衡连杆结构设计

在民用及通用航空飞行器的起落架系统中，平衡连杆是承担载荷传递、姿态约束的核心受力构件，其结构合理性直接决定起落架收放过程的平顺性与着陆阶段的载荷分配均匀性。该类连杆主要应用于起落架的轮组平衡机构中，连接起落架支柱与轮轴摇臂，在飞行器地面滑跑、起降冲击、起落架收放动作中，同步传递两侧车轮的动载荷，抵消单侧轮组受路面或跑道不平带来的偏载力矩，避免起落架结构出现单侧应力集中，同时保证轮组始终与跑道面保持合理接触角度，降低轮胎偏磨与支柱侧向受力。

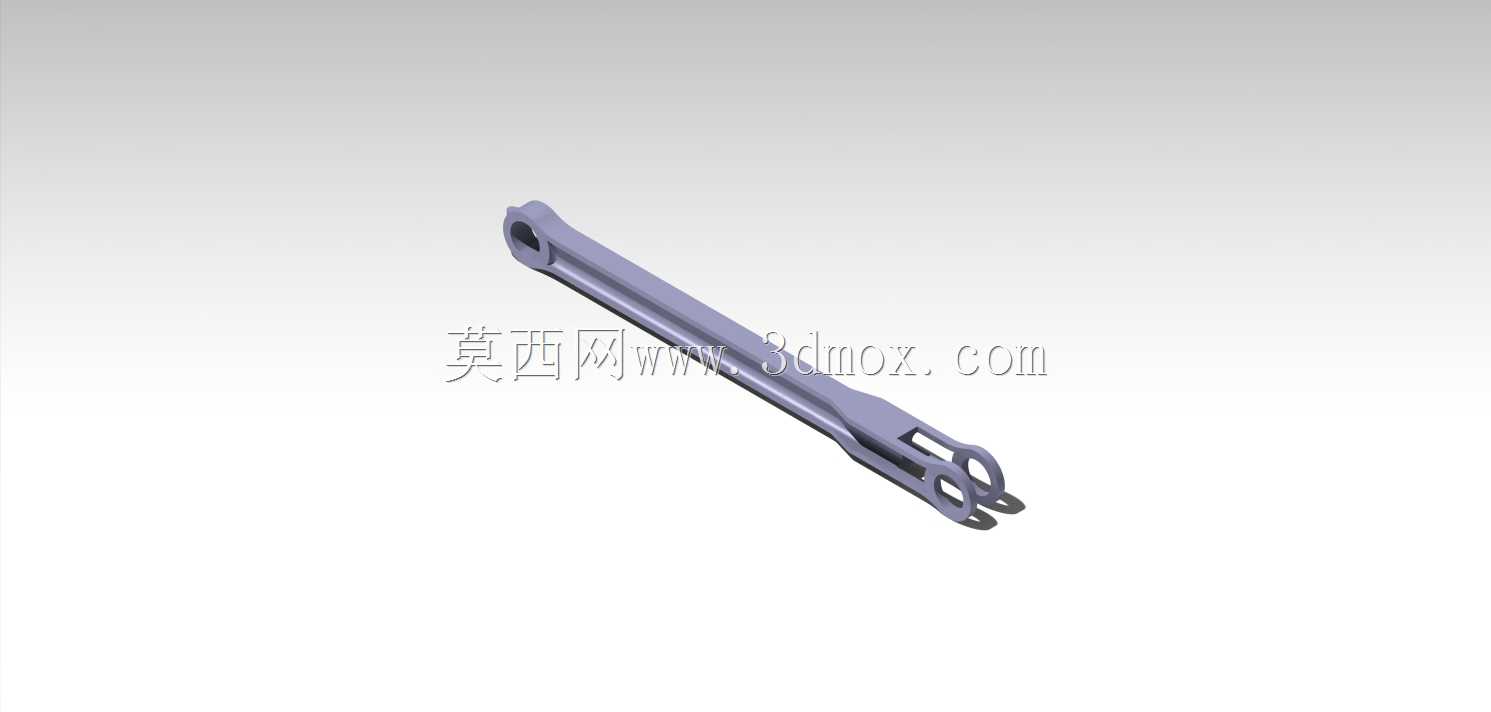

从结构设计逻辑来看，该连杆采用长杆类一体化构型，杆身主体做等强度变截面处理，中段为封闭箱型截面提升抗弯扭刚度，两端分别设置铰接安装接口：一端为单耳式铰接孔，用于与起落架支柱的固定铰接座配合，安装时通过销轴实现绕固定轴的小角度摆动；另一端为分叉式双耳铰接结构，对应连接轮组侧的平衡摇臂，双耳结构的间距与配合孔的同轴度严格控制，保证铰接转动无卡滞，同时能承受双向交变载荷作用。杆身表面做圆滑过渡处理，所有棱边均设置工艺圆角，避免应力集中导致的疲劳失效，整体结构在满足强度刚度要求的前提下尽可能控制自重，适配航空构件轻量化的设计要求。

在安装边界层面，该连杆的两端铰接孔中心距为核心安装尺寸，设计时需匹配起落架收放机构的运动行程，保证在起落架完全放下、完全收起两个极限位置时，连杆不会与周边的收放作动筒、支柱护板、轮组刹车组件发生运动干涉；铰接孔的内径尺寸匹配标准航空销轴规格，孔内预留衬套安装空间，可通过更换耐磨衬套降低铰接部位的磨损维护成本，无需整体更换连杆构件。杆身的最大外廓尺寸需适配起落架舱的内部收纳空间，保证收放过程中连杆能随动进入舱内，无突出结构剐蹭舱体。

实际工况下，该连杆需要承受着陆瞬间的垂直冲击载荷、滑跑过程的侧向交变载荷、收放过程的惯性载荷，因此结构设计时重点校核了拉伸、压缩、弯曲、扭转多工况耦合下的应力分布，杆身截面尺寸经过迭代优化，在危险截面处预留足够的安全裕度，同时避免冗余材料带来的重量增加。铰接部位的端面设置限位贴合面，可限制连杆的摆动角度范围，防止极端工况下连杆过转导致的机构卡滞，整体结构兼顾了受力可靠性、运动平顺性与维护便捷性，可直接用于起落架系统的方案验证、结构选型与运动仿真分析场景。
