燃气轮机燃油喷雾燃烧装置结构设计

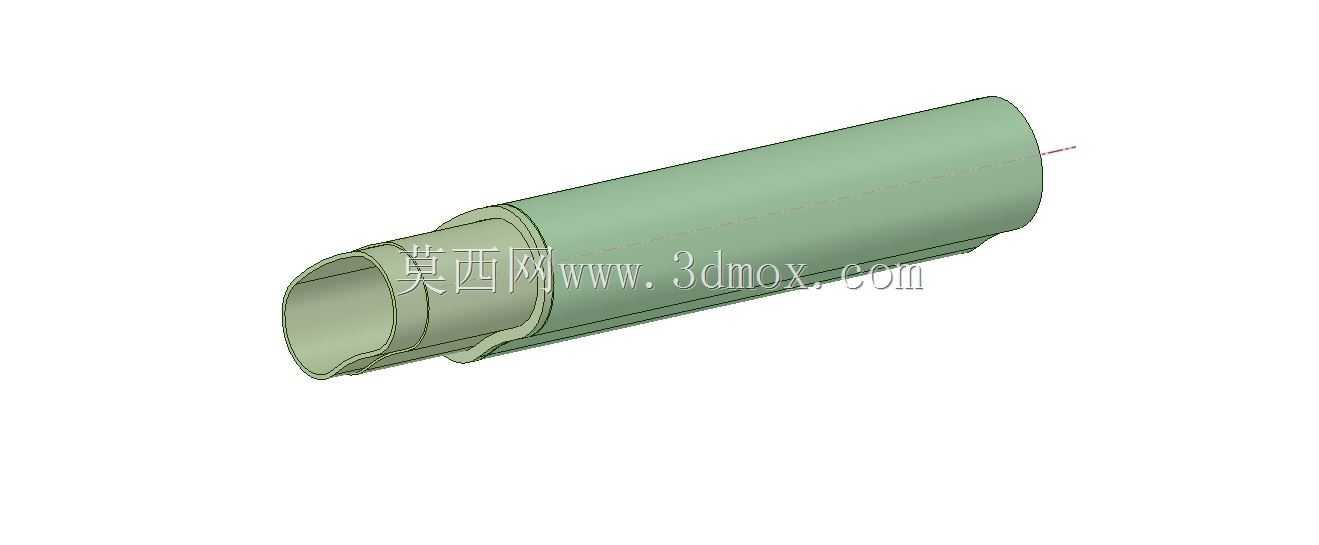

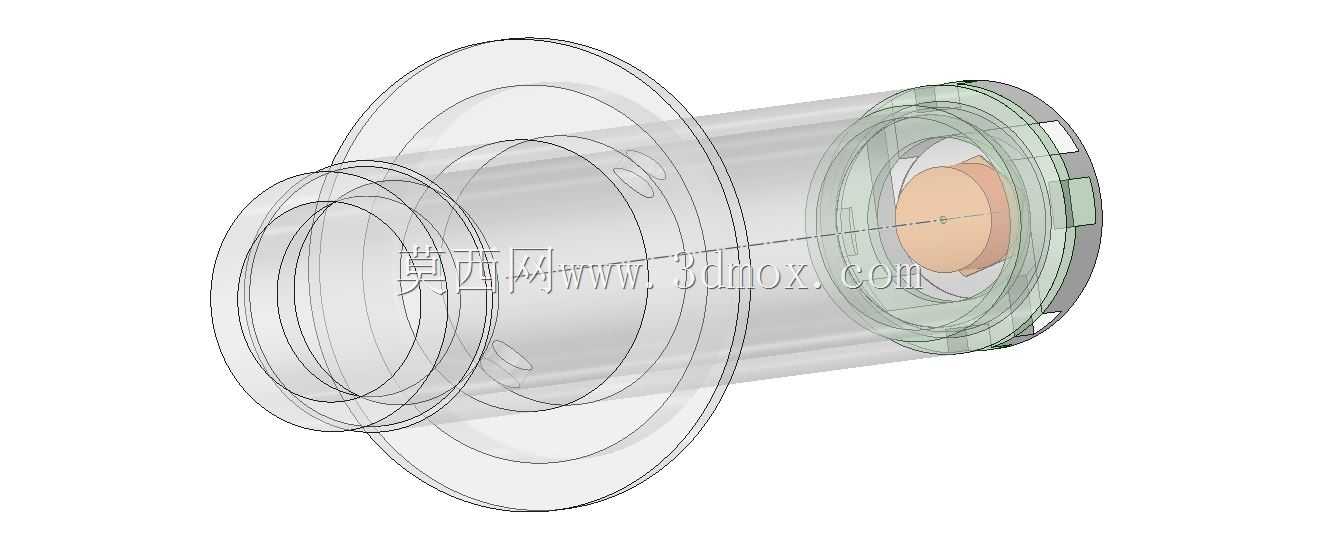

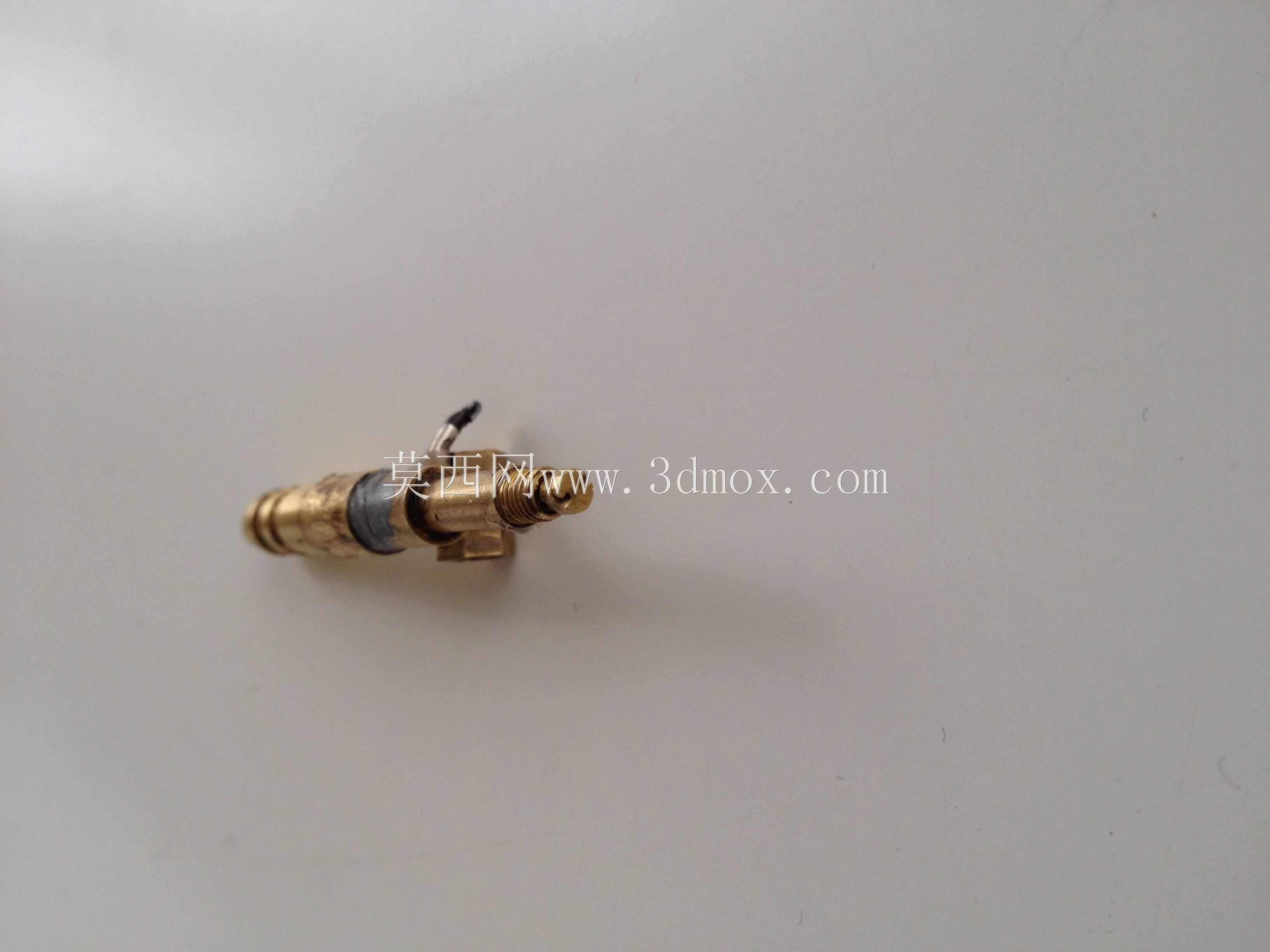

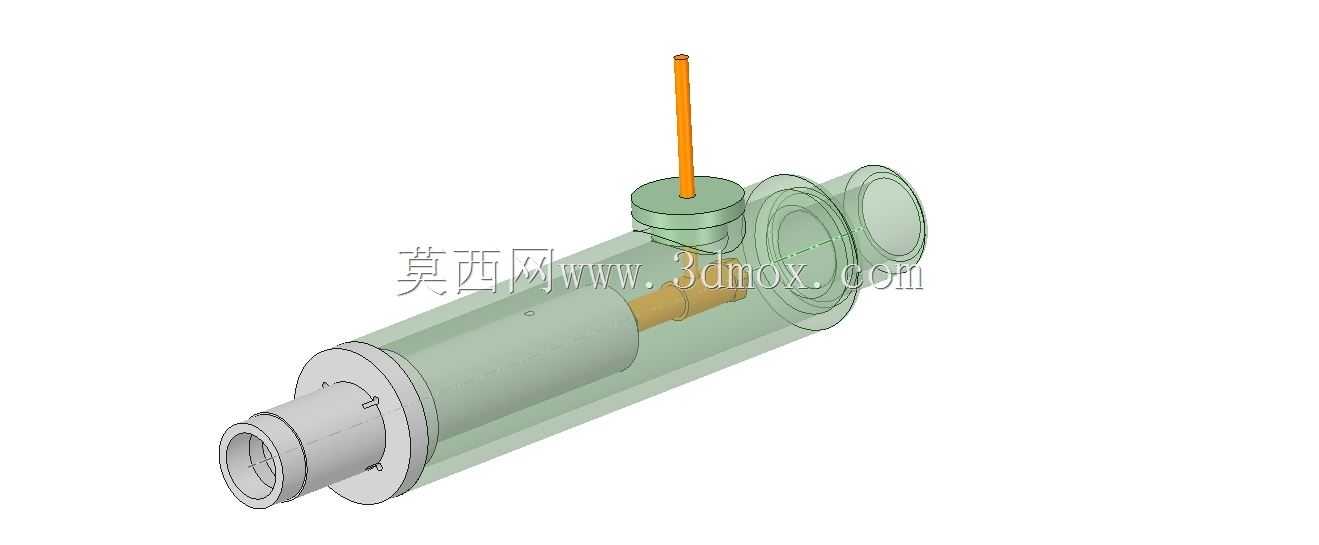

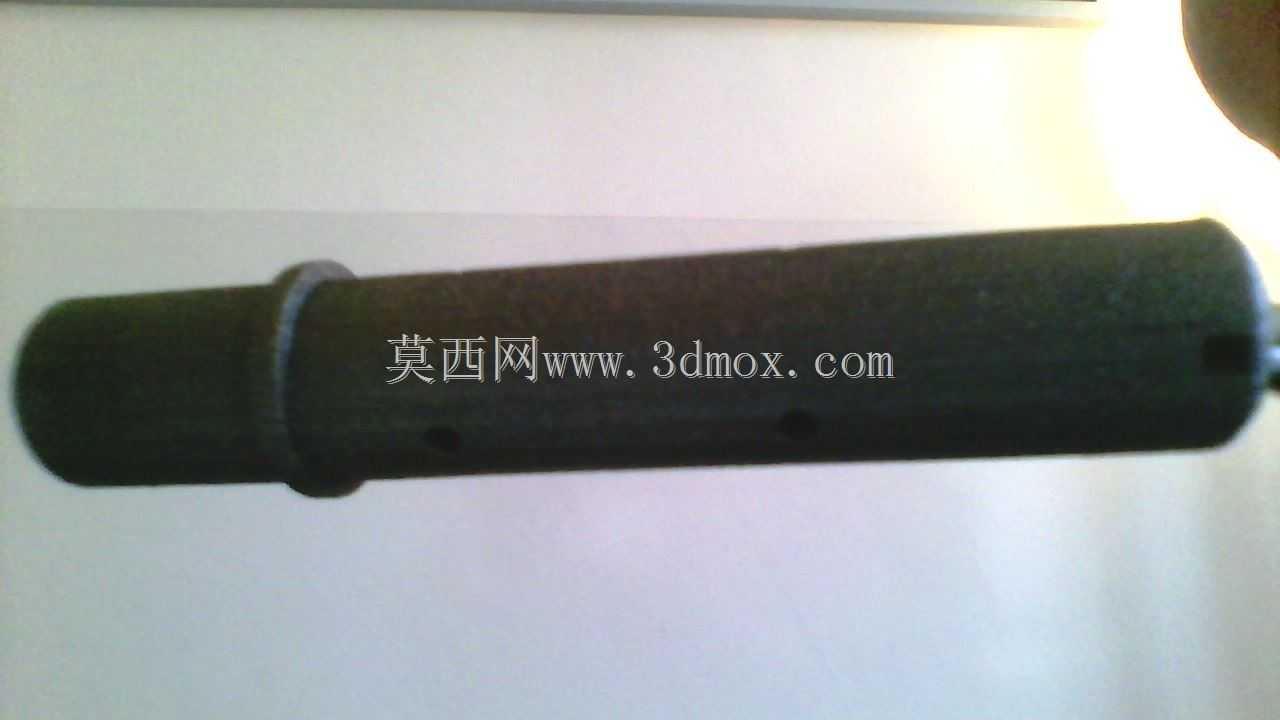

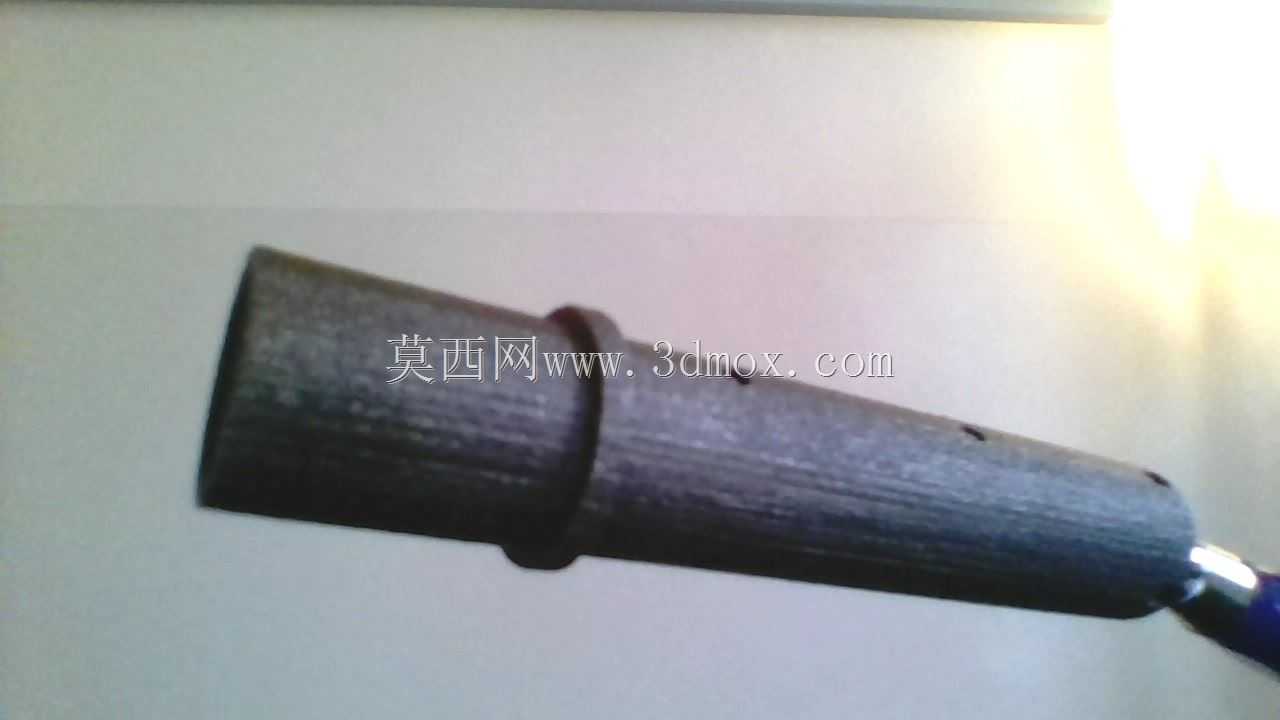

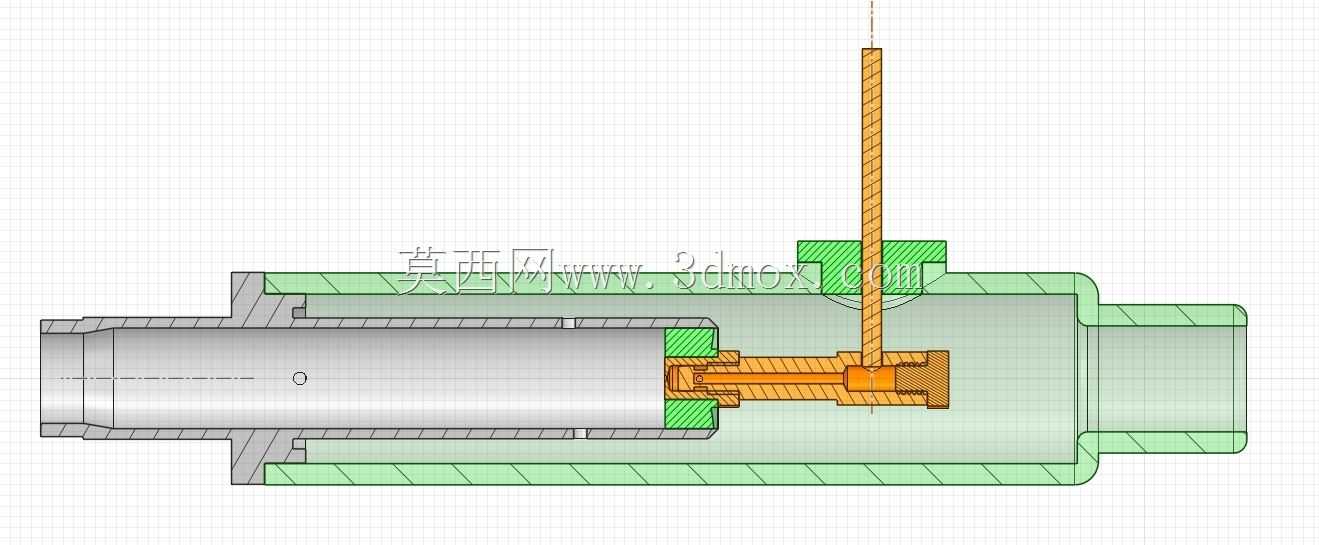

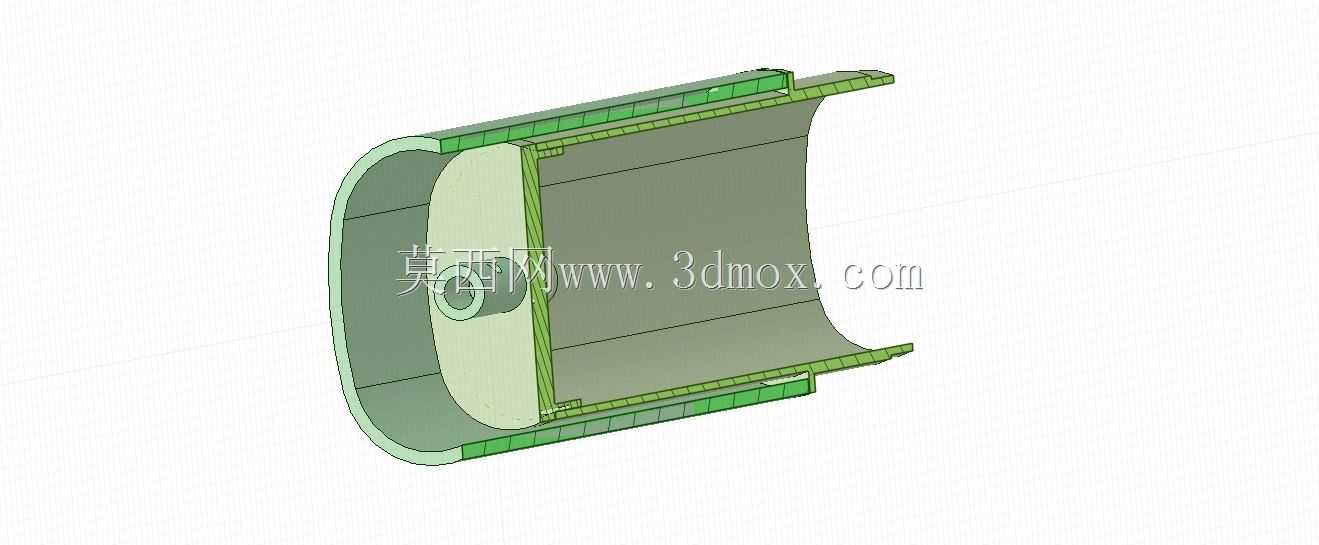

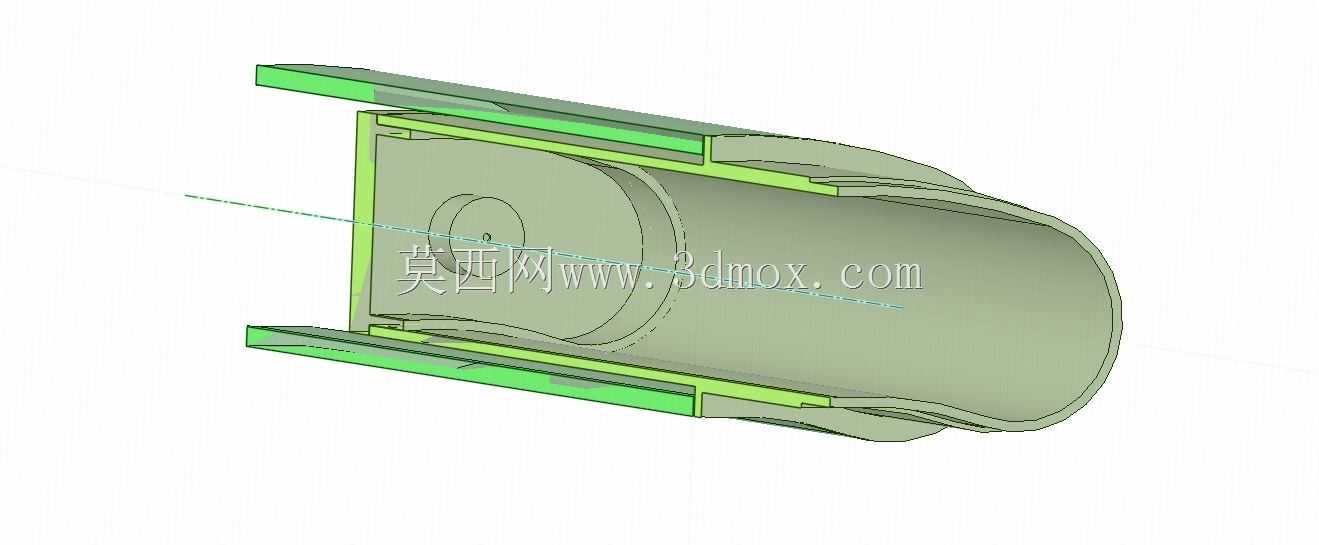

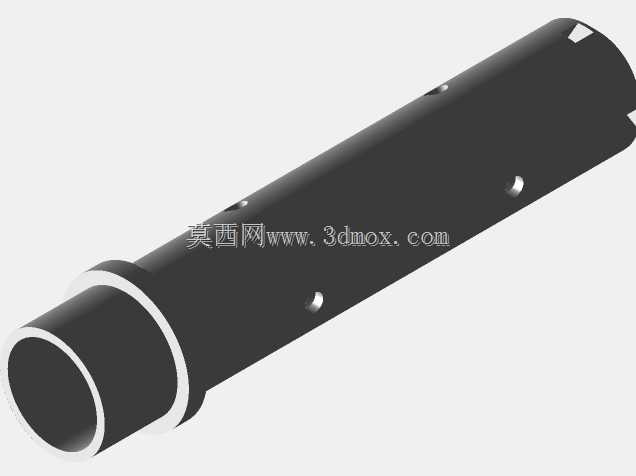

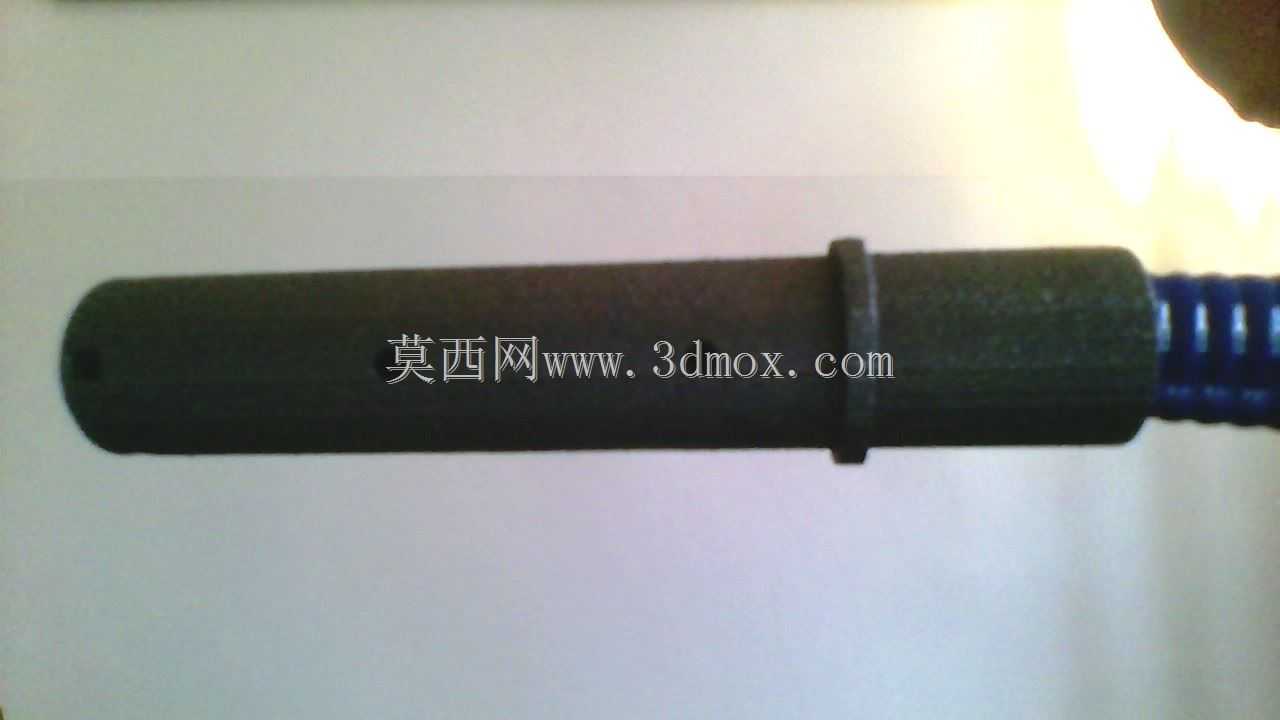

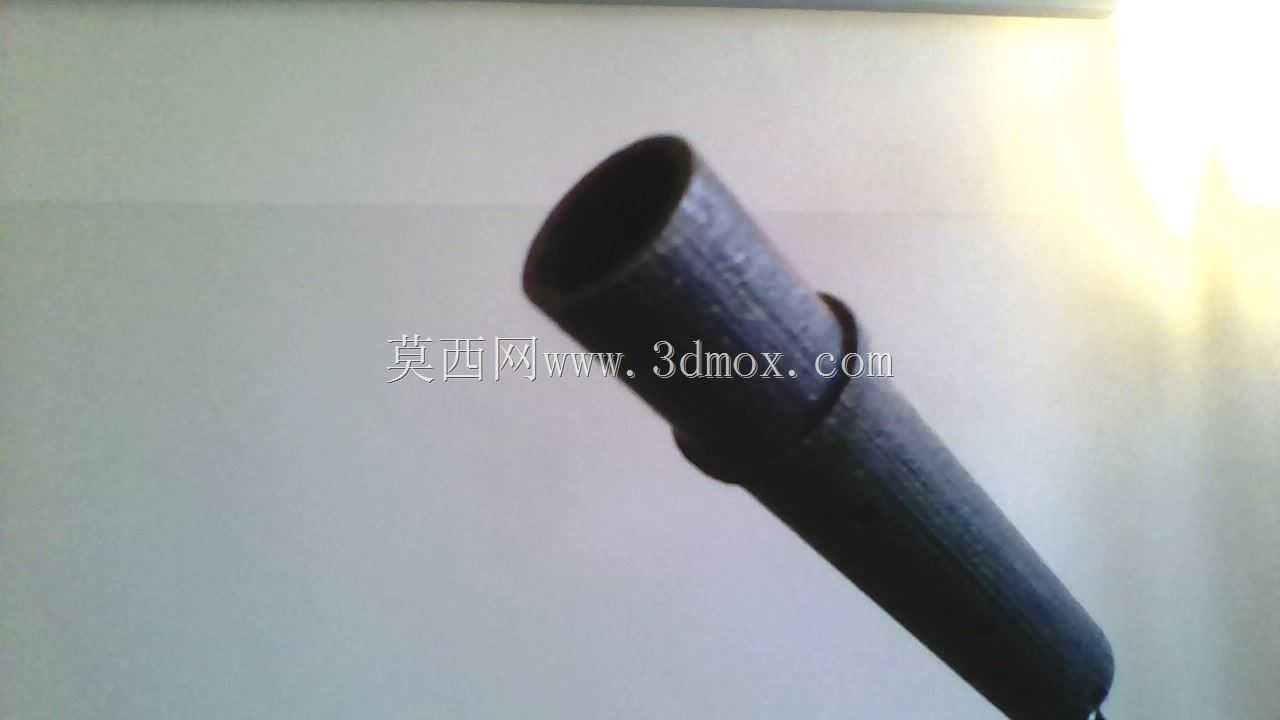

该装置作为燃气轮机燃烧室核心供油燃烧部件，主要应用于中小型地面燃气轮机、航改型工业燃机的燃烧段，承担燃油雾化、气流组织、稳定火焰的核心功能，直接决定燃机的燃烧效率、污染物排放水平与运行稳定性。从结构设计逻辑来看，整体采用同轴套筒式布局，前端带法兰安装边，可直接与燃烧室机匣的安装座通过螺栓紧固，安装边的止口尺寸与机匣定位孔采用H7/h6间隙配合，保证装配同轴度误差控制在0.05mm以内，避免燃油喷射偏斜导致的局部过热。装置内部集成旋流叶片结构，也就是标注的旋流器布局螺旋流道，高压燃油从中心油路进入后，经旋流槽产生周向旋转动量，在喷口处与进入的助燃空气充分剪切破碎，实现燃油的初次雾化，雾化后的油滴平均索泰尔直径可控制在50μm以内，保证与空气的混合均匀度。装置的筒体部分采用阶梯式变径设计，前段较细的筒段为燃油预混段，长度根据旋流数匹配设计，保证油气在进入燃烧室前有足够的掺混距离，后段扩径段为火焰稳定区，内壁的环形凸台结构用于遮挡高温燃气回流，避免喷口直接被高温火焰烧蚀，延长部件使用寿命。从安装边界来看，装置整体轴向长度适配燃烧室头部的安装空间，最大外径处的法兰边预留了螺栓穿装空间，相邻安装孔的位置度公差满足燃机装配的通用要求，可直接替换同规格的传统压力雾化喷嘴，不需要对燃烧室机匣做额外改造。设计过程中重点考虑了热膨胀补偿，筒体不同段的壁厚做了差异化设计，高温区壁厚较薄以降低热应力，安装法兰处厚度较大保证连接刚度，在高温工况下的轴向热膨胀量可通过前端的密封垫片间隙补偿，避免运行过程中出现卡涩或密封失效。该结构的旋流角度经过匹配设计，可在喷口下游形成稳定的中心回流区，将高温燃烧产物卷吸到火焰根部，持续点燃新鲜油气混合物，在燃机变工况运行时，负荷从30%到100%区间内都能保持火焰稳定，不会出现熄火或回火问题。装置的油路接口位于筒体尾部，采用标准的锥面密封结构，可与燃机的燃油供油管路直接对接，密封面的粗糙度要求达到Ra1.6，保证高压燃油下无泄漏。
