圆形管道右下角战斗连接配件结构

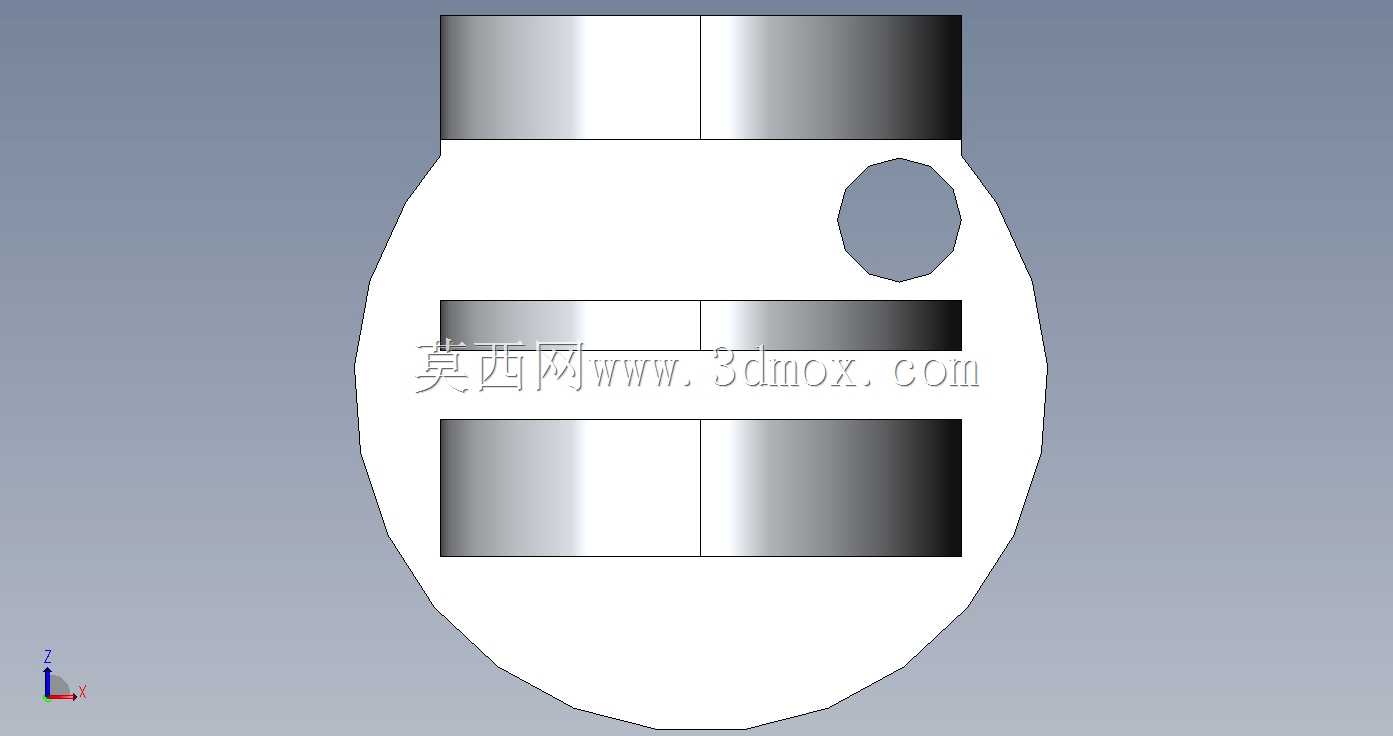

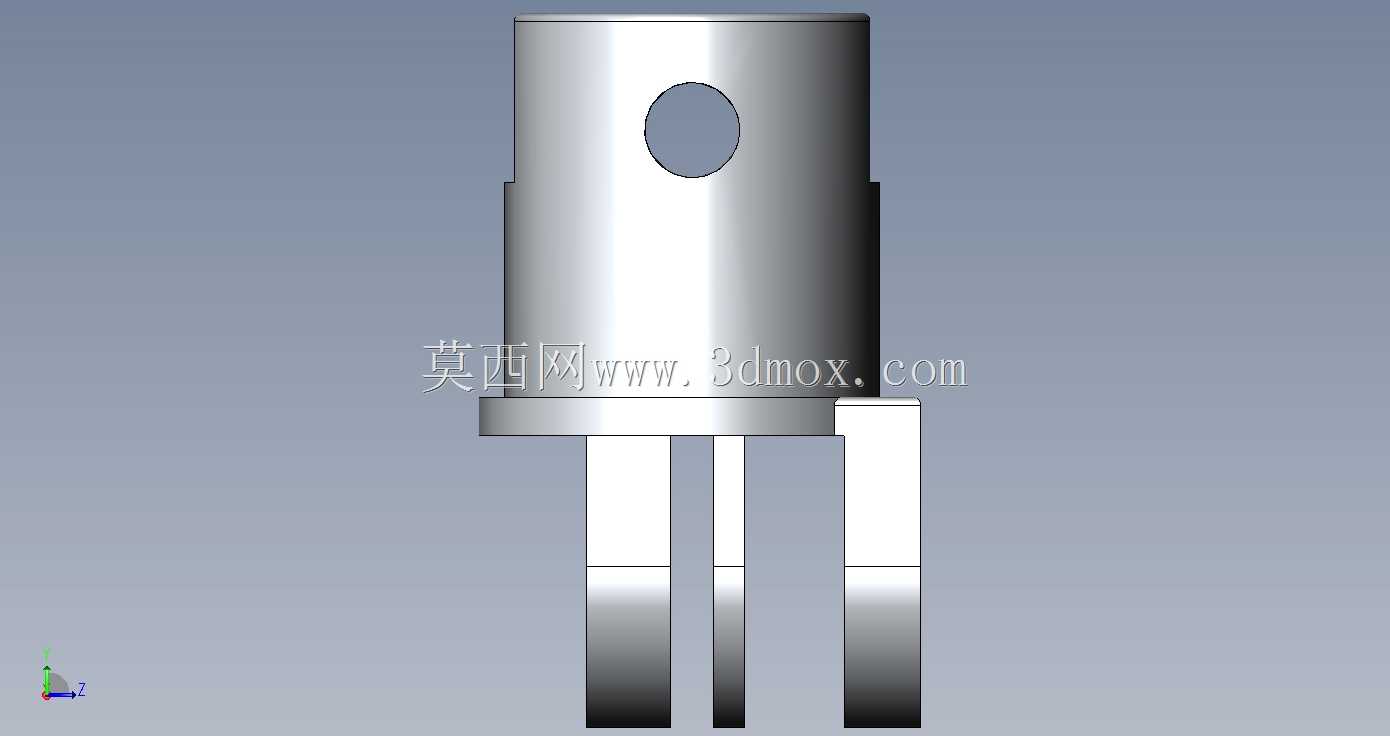

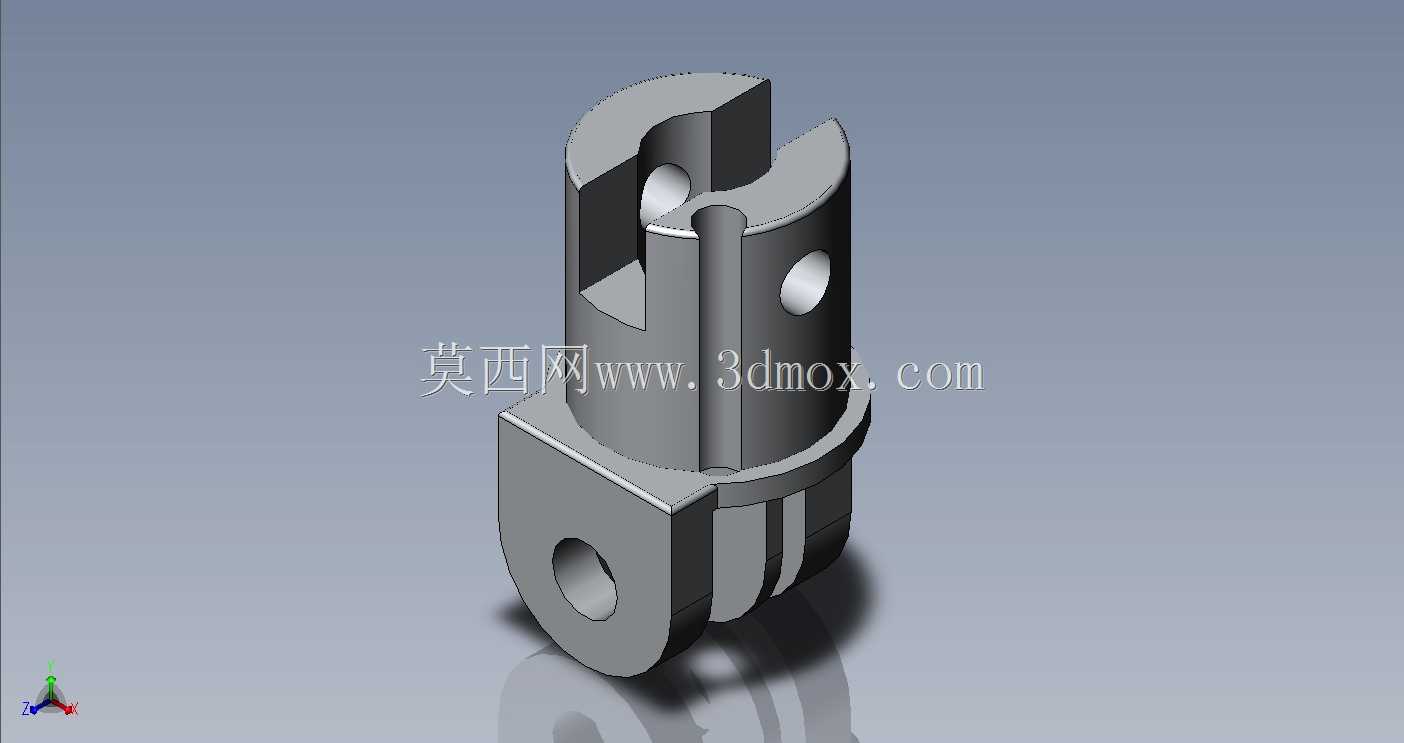

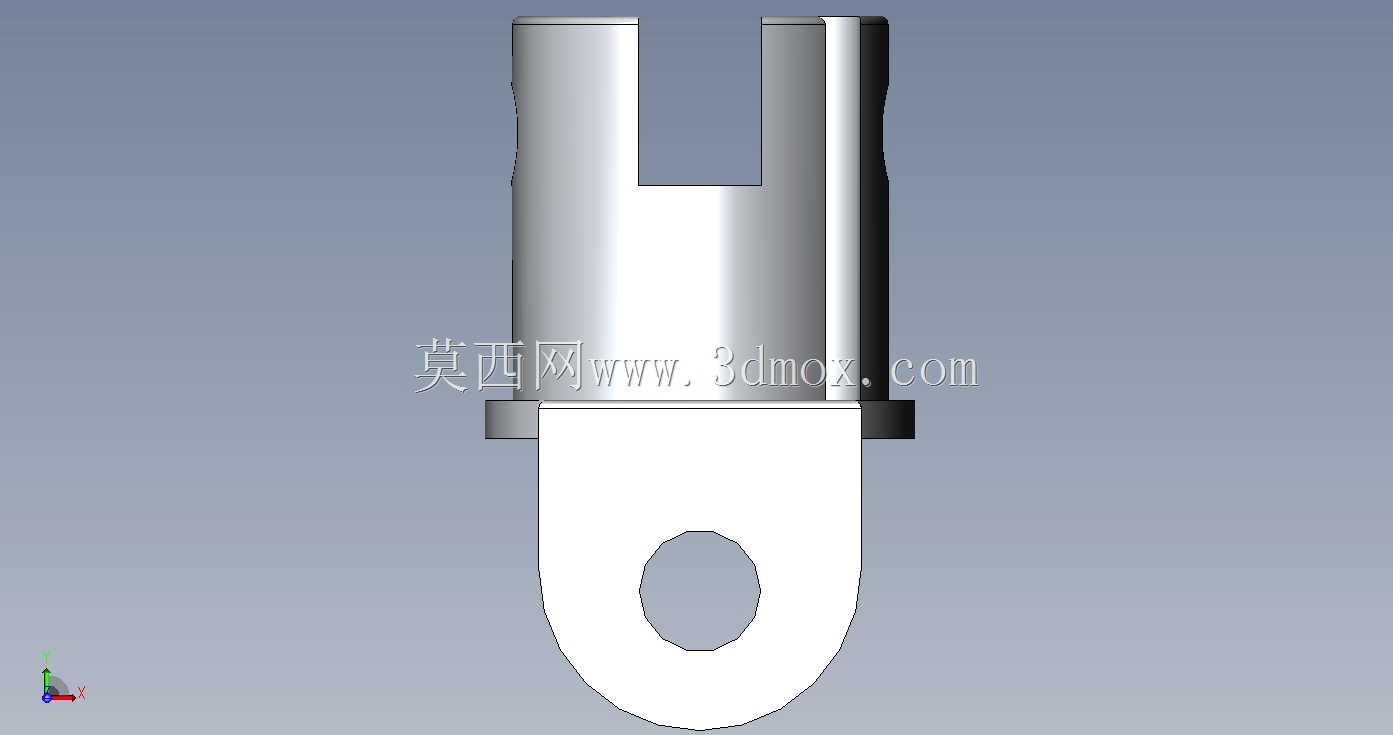

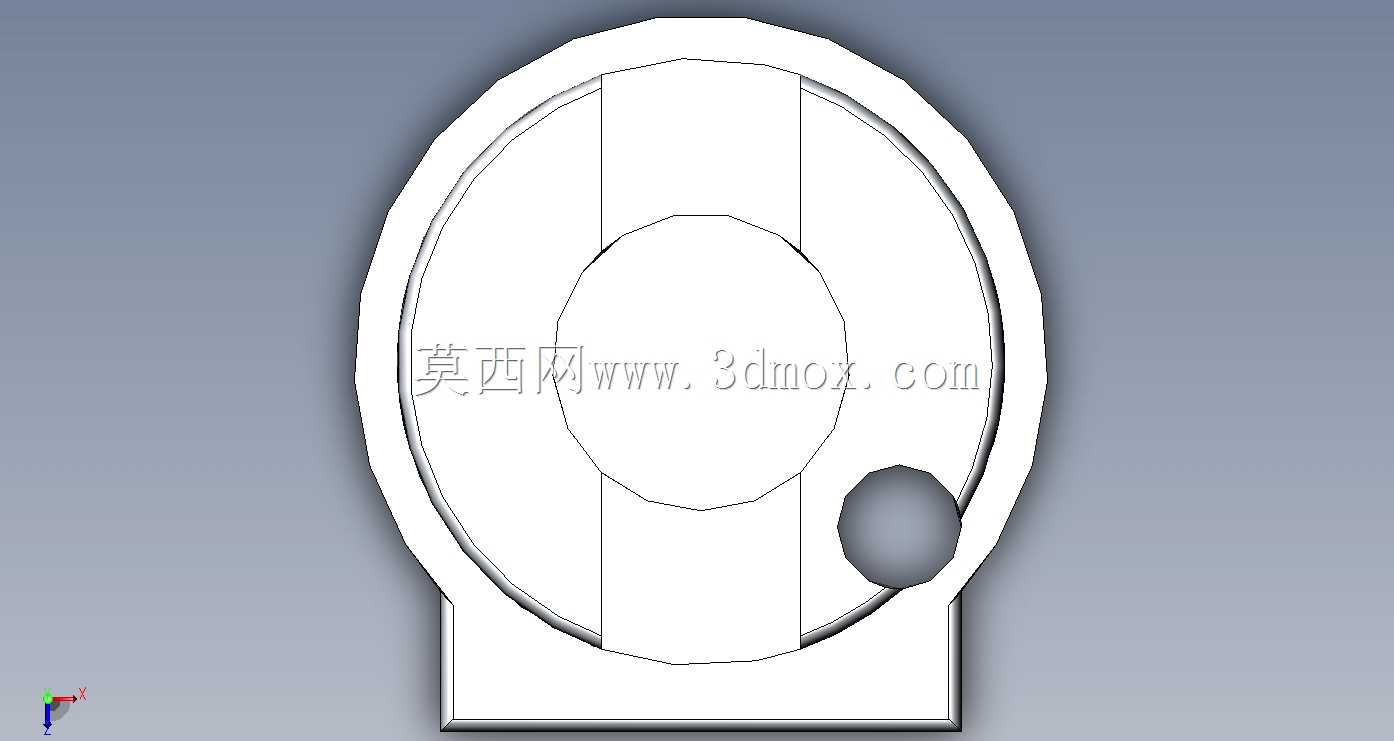

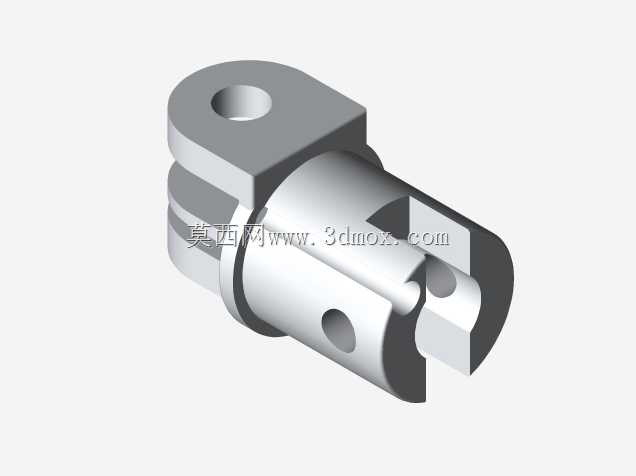

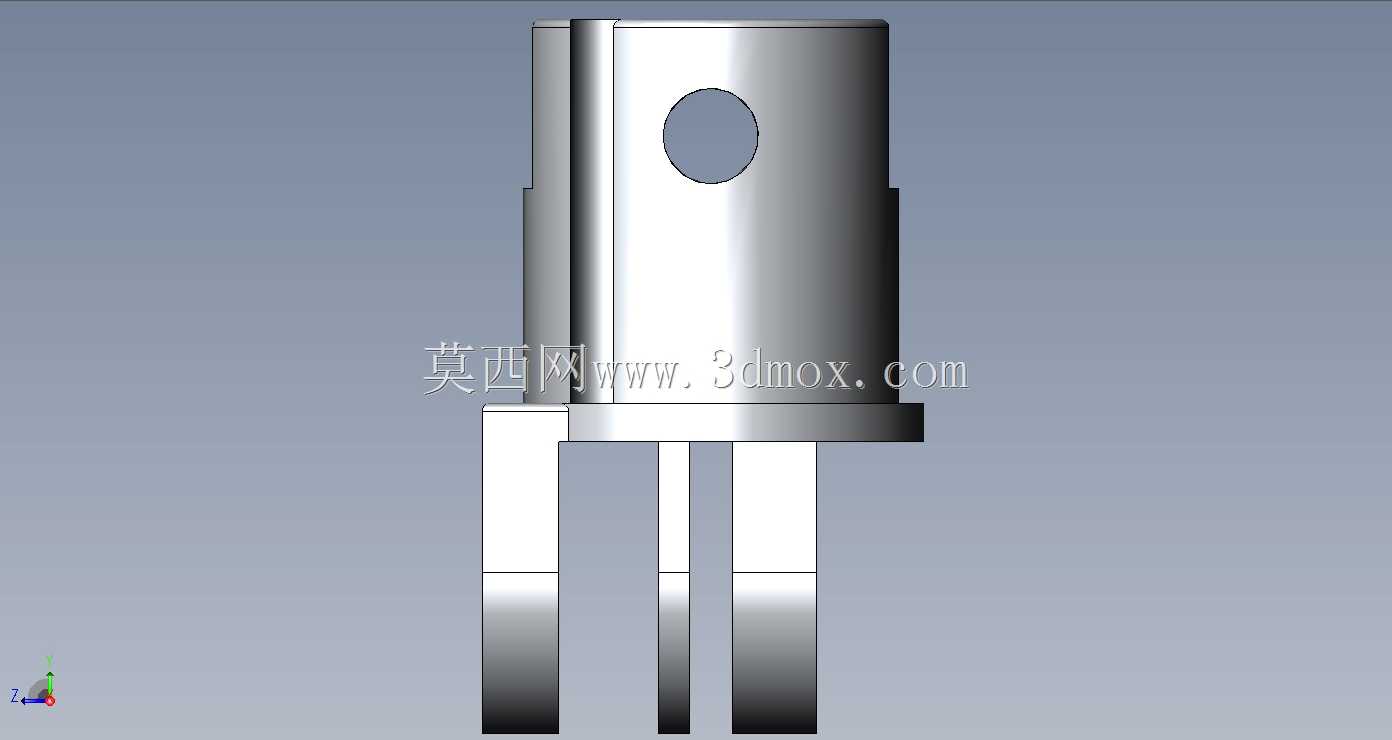

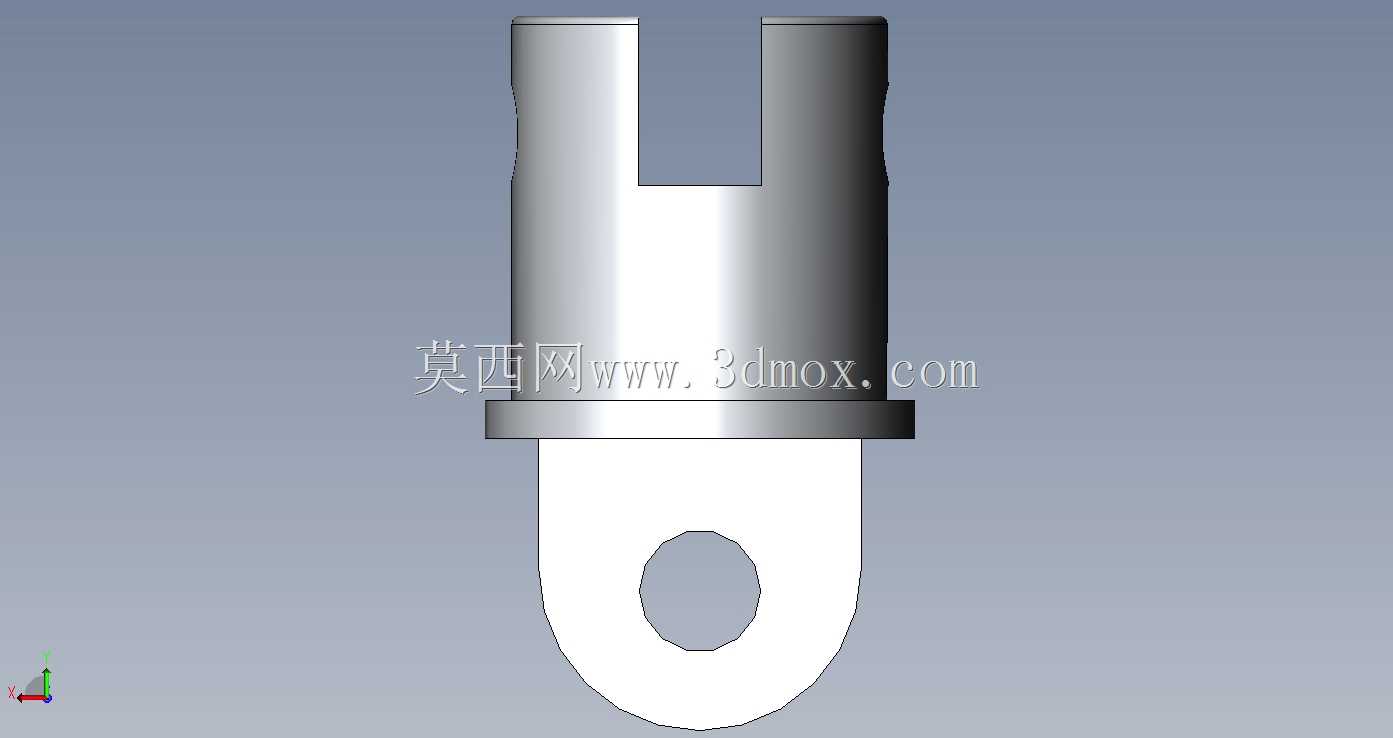

这类配件主要应用在需要快速接驳、带铰接需求的圆形管路战斗装备系统中，常见于需要在管路末端拓展功能模块、实现角度微调的管路布设场景，承担管路末端与外接执行部件的连接承载作用，同时要适配管路布设时的空间避让需求，避免与周边其他结构件产生运动干涉。从结构上看，主体采用圆柱基体作为核心承载段，上部开设对称的U型开槽，槽内预留铰接销轴安装孔，能够实现与对接部件的铰接转动，满足一定角度范围内的姿态调整需求；下部侧向延伸出带通孔的连接耳板，用于配套紧固件实现与相邻固定结构的锁止定位，防止配件在使用过程中出现周向转动或轴向窜动。设计过程中首先要匹配对应圆形管道的外径尺寸，保证基体与管道套接时的配合间隙控制在合理范围，既不能过紧导致装配困难，也不能过松造成连接后晃动量超标；上部开槽的宽度需要匹配对接部件的连接端厚度，槽内的销轴孔要保证同轴度公差，避免铰接时出现卡滞；侧向耳板的伸出长度要结合安装边界确定，既要保证紧固件有足够的操作空间，也要避免耳板过长额外占用布设空间，耳板上的安装孔位置要对应相邻结构的固定点位，减少现场安装时的二次加工工作量。外轮廓的过渡位置全部采用圆角处理，避免应力集中，同时在基体与耳板的连接位置设置加强筋结构，提升整体的抗扭、抗弯折强度，满足使用过程中的载荷要求。实际装配时，先将配件主体套接在圆形管道的右下角对应位置，调整周向角度让耳板对准固定点位，穿入紧固件完成初步定位，再通过上部的U型槽与对接部件完成铰接，穿入销轴后锁定，即可完成整个连接节点的装配，能够在保证连接强度的同时，预留足够的转动调节余量，适配复杂布设场景下的安装需求。
