六角头螺栓配六角螺母紧固连接件

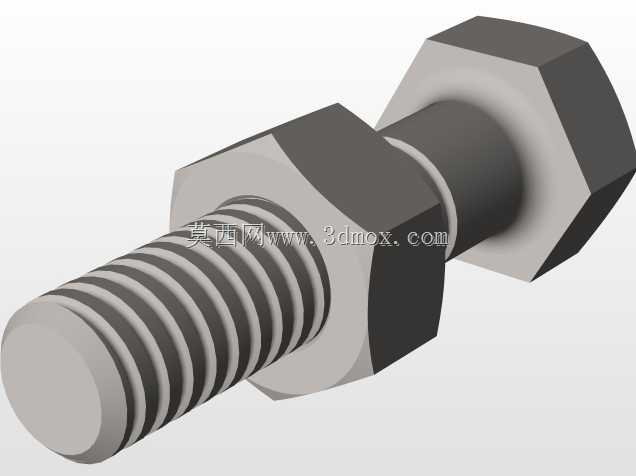

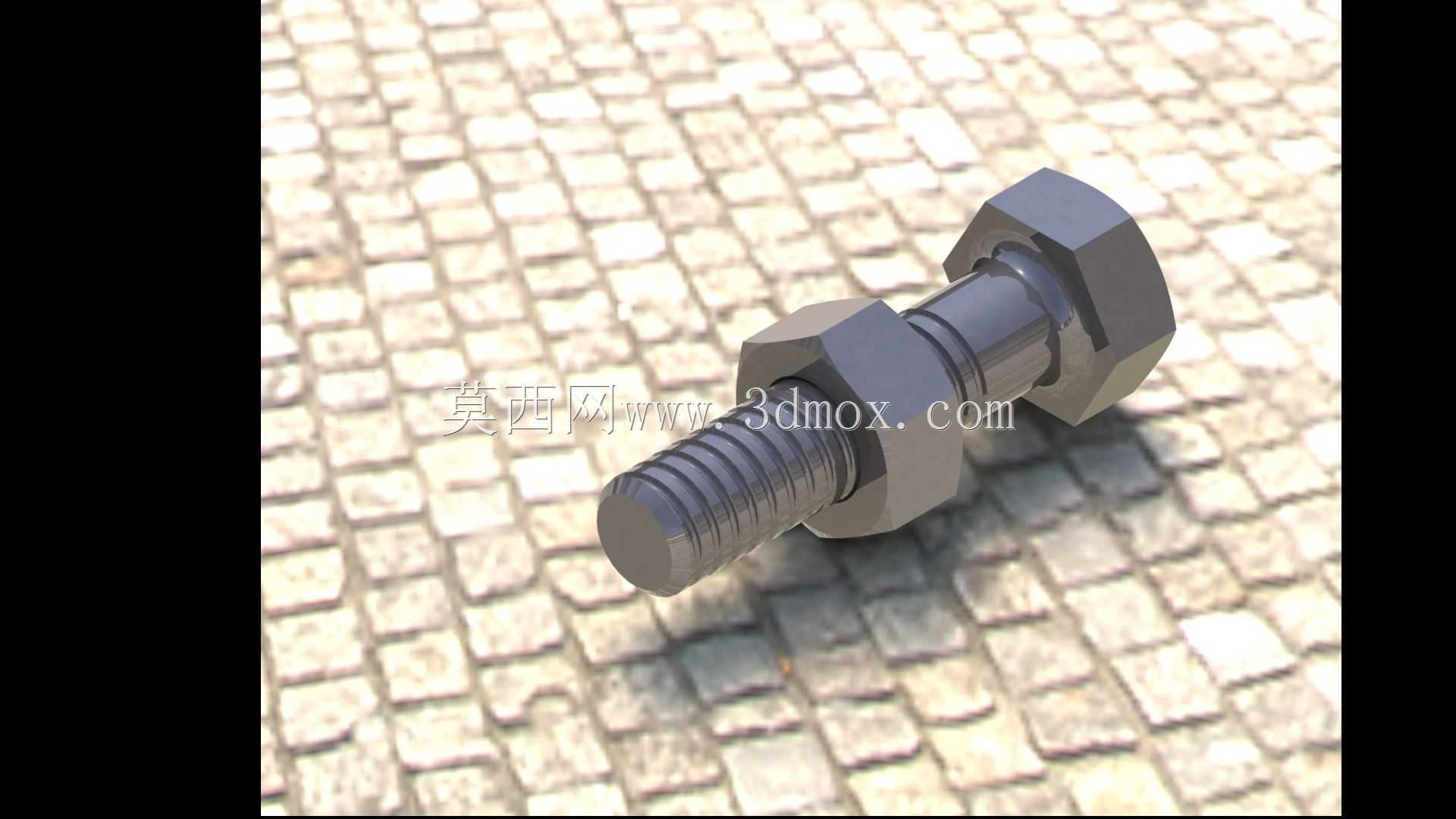

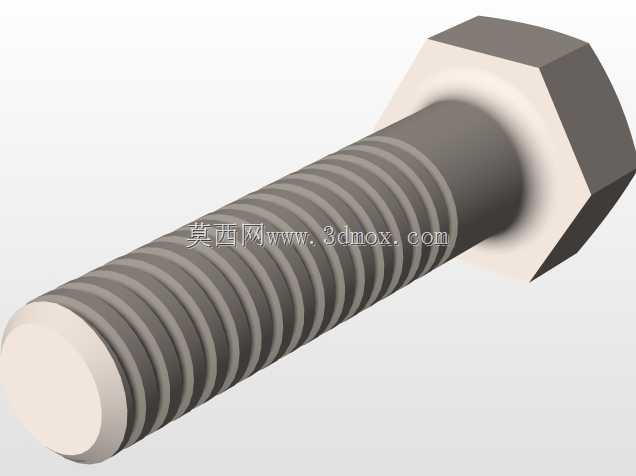

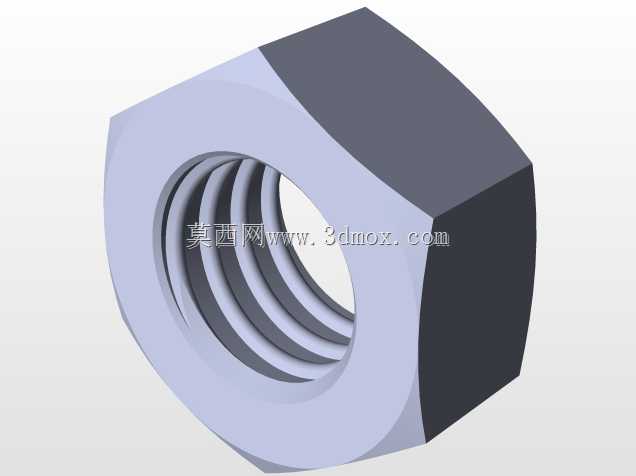

这类六角头螺栓搭配六角螺母的紧固组合，是机械装配场景里覆盖范围最广的可拆卸连接结构，小到民用家电的壳体拼接、普通工装的框架锁固，大到重型机架的梁体拼接、输送线的导轨固定，都能见到这类连接件的身影，核心作用是通过螺纹副的轴向预紧力，让两个或多个带通孔的被连接件牢牢贴合，既可以传递横向剪切载荷，也能承受一定的轴向拉拽力，日常维护时只需松开螺母即可完成部件拆解更换，不会破坏被连接件的本体结构。从设计逻辑上看，螺栓头部采用外六角结构，是为了匹配标准开口扳手、套筒扳手的施力面，六个受力边能在拧紧过程中均匀分散扭矩，避免打滑损伤棱角，杆部的螺纹采用普通公制三角牙型，牙型角60度，具备良好的自锁性能，搭配的六角螺母厚度经过标准校核，和螺栓螺纹啮合的圈数控制在5-8圈区间，既不会因为啮合圈数太少导致螺纹滑牙失效，也不会因为螺母过厚造成材料浪费、增加不必要的装配空间占用。做三维建模时，首先要明确螺栓的公称直径、螺杆有效长度、螺纹段长度这些核心安装边界，比如常见的M8规格螺栓，头部对边尺寸为13mm，头部厚度约5.3mm，配套螺母对边尺寸同样为13mm，螺母厚度约6.8mm，建模时要预留出螺栓穿入通孔后露出螺母2-3个螺距的余量，避免因为螺纹啮合长度不足导致连接失效；螺纹部分的建模不需要完全还原每一处牙型的微观加工圆角，在装配级模型里可以通过装饰螺纹线简化表达，只有在做有限元受力分析、螺纹副强度校核时才需要细化牙型的精确轮廓。实际选型时，要根据被连接件的总厚度计算螺栓的有效夹紧长度，还要考虑装配时是否需要加装平垫圈、弹簧垫圈来分散接触面压力、防止松动，比如在有振动的设备工况下，弹簧垫圈的开口结构可以在预紧力衰减时提供持续的张紧力，降低螺母松脱的风险；如果被连接件表面是喷漆、喷塑的软质涂层，还要加大平垫圈的外径，避免拧紧时螺栓头部压溃涂层，影响外观和连接可靠性。这类连接件的安装空间要求也很明确，六角头周边要预留至少能容纳扳手转动的操作空间，比如用套筒拧紧时，套筒外径比螺栓头部对边尺寸大3-5mm，周边不能有凸起的结构件挡住套筒下行，否则会导致装配时无法顺利拧紧，甚至出现螺栓偏斜、螺纹错扣的问题。建模过程中还要注意螺栓和螺母的同轴度配合，螺纹中径的尺寸公差要符合普通螺纹的公差标准，虚拟装配时要模拟真实的拧紧行程，避免出现螺纹干涉、螺母无法拧到指定预紧位置的问题，对于经常需要拆解维护的连接位置，还可以在模型里标注出螺栓的穿入方向，方便现场装配人员统一操作，减少反向穿螺栓导致的后期维护不便。
