航空航天用简易双叶螺旋桨结构设计

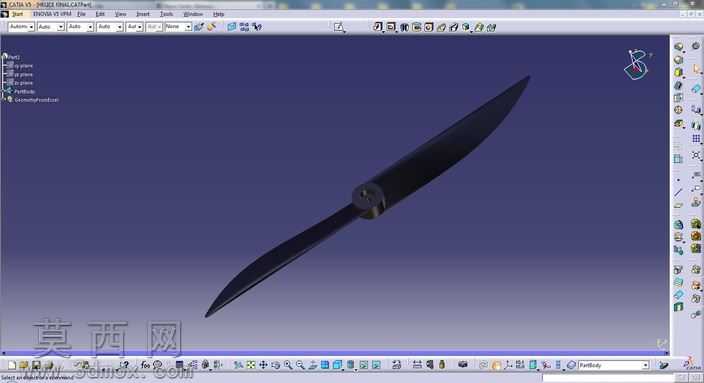

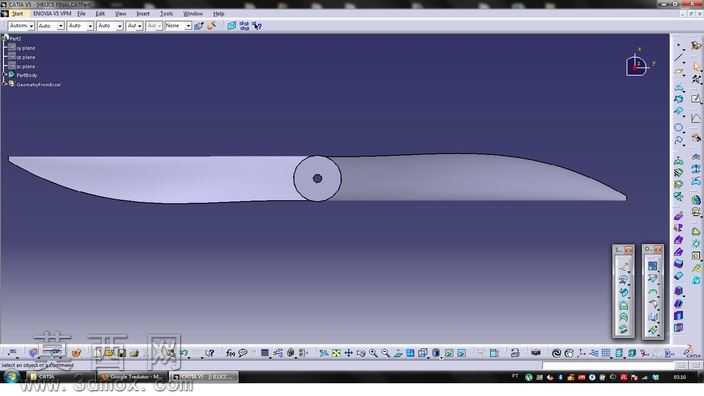

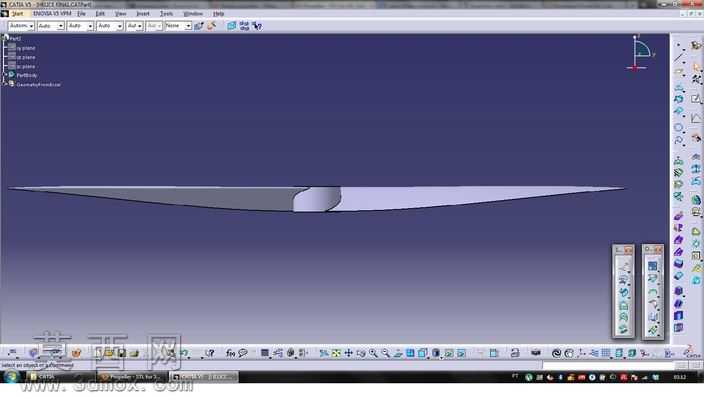

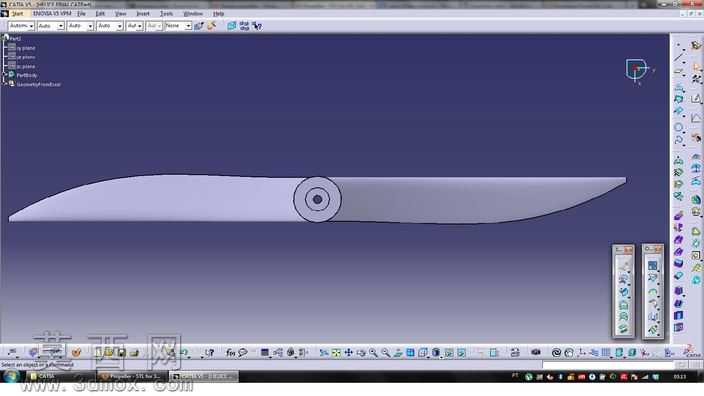

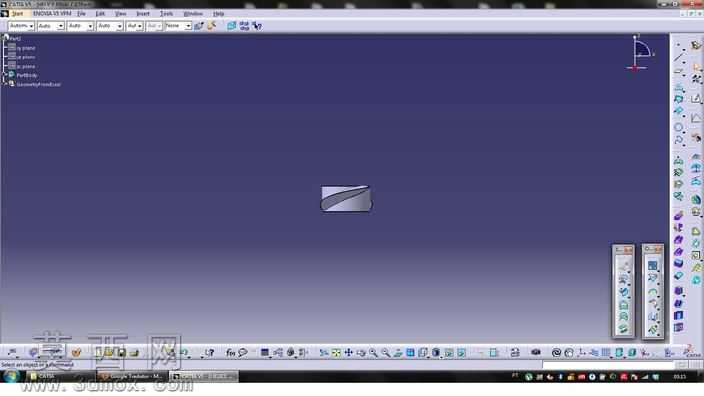

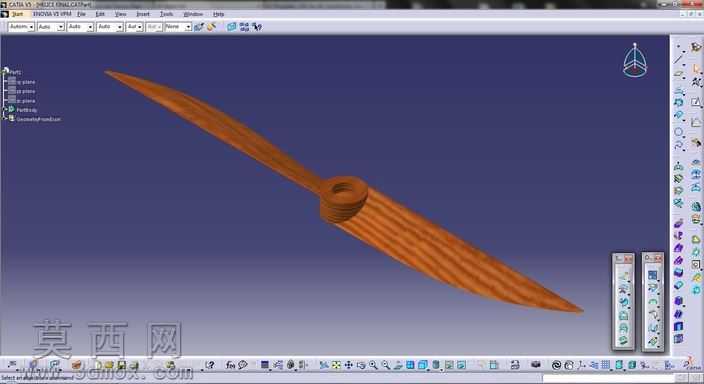

本作品为面向三维建模初学者设计的简易双叶螺旋桨结构，整体建模流程在CATIA软件中完成，全程采用基础建模命令搭建，无复杂高阶操作，适配入门级学习者的练习需求。建模初期先梳理螺旋桨的核心结构逻辑，将整体拆分为中心桨毂与两侧桨叶两个独立模块分别搭建，降低建模的出错概率。中心桨毂部分采用旋转凸台命令生成基础圆柱基体，在基体中心绘制同轴安装孔特征，孔位边缘添加小尺寸倒角过渡，既避免应力集中问题，也还原了真实桨毂的安装结构细节，桨毂外圆与桨叶衔接的位置做了平滑曲面过渡处理，保证两个部件衔接处无生硬棱角。两侧桨叶采用对称建模思路，先完成单侧桨叶的轮廓绘制，通过镜像命令快速生成另一侧结构，保证两片桨叶的外形尺寸、安装角度完全一致，避免后续出现动平衡偏差问题。单侧桨叶建模时，先在基准平面绘制桨叶的翼型轮廓曲线，从桨毂衔接处到叶尖位置做截面渐变处理：靠近桨毂的位置叶型截面厚度更大，保证结构连接强度，向叶尖延伸过程中截面厚度逐步收窄，叶尖位置做圆弧收边处理，还原真实螺旋桨的气动外形特征；桨叶整体带有符合气动要求的扭转角度，从根部到叶尖的扭转角平滑过渡，没有突兀的角度转折。材质设置上，整体模型赋予哑光黑色金属材质，添加细微的磨砂质感调整，模拟航空螺旋桨常用的高强度复合材料表面效果，在软件渲染环境中添加基础三点光源，调整光源角度凸显桨叶的曲面扭转形态与结构轮廓，让模型的结构层次更清晰。整个模型的结构设计完全遵循入门练习的定位，没有添加多余的复杂特征，所有特征的参数设置都做了简化处理，建模步骤清晰可追溯，初学者可以跟随结构逻辑一步步复现建模过程，在练习中掌握草图绘制、凸台生成、特征镜像、曲面过渡、倒角处理等基础三维建模命令的使用方法，理解螺旋桨类动力部件的基础结构逻辑与气动外形设计的基本思路，完成建模后也可以直接用于简单的装配场景、运动仿真练习，适配入门阶段的各类三维建模学习需求。
