苏格兰威士忌轭式传动机构三维建模作品

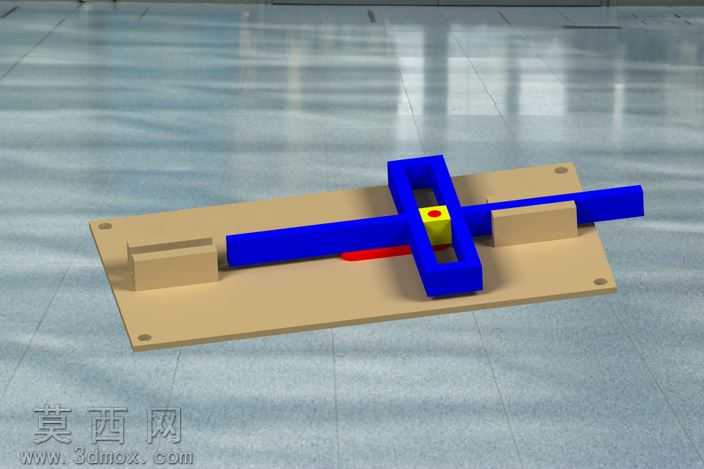

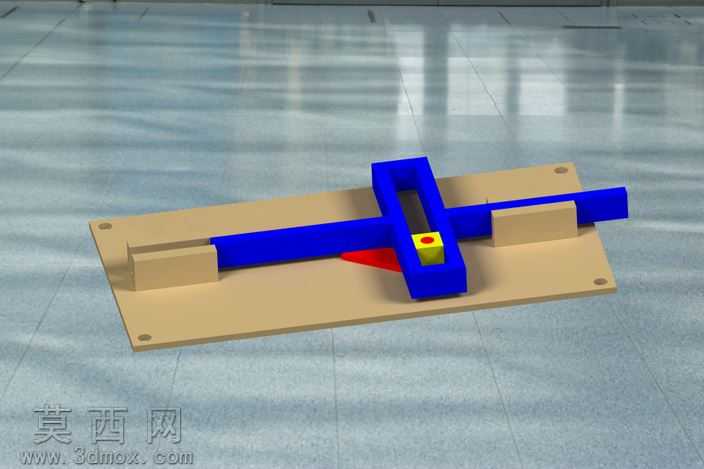

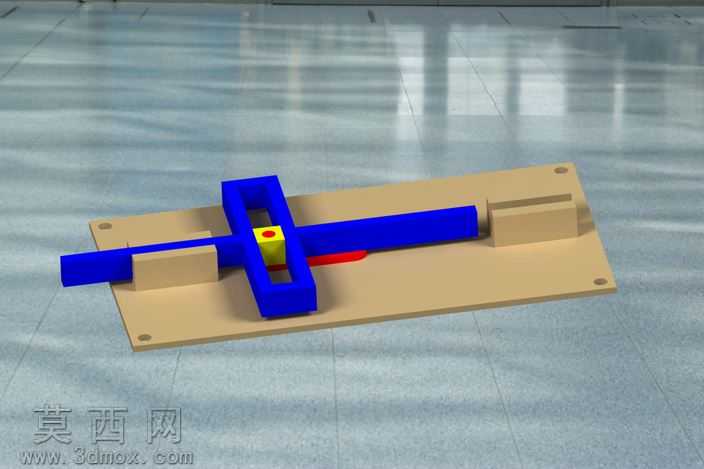

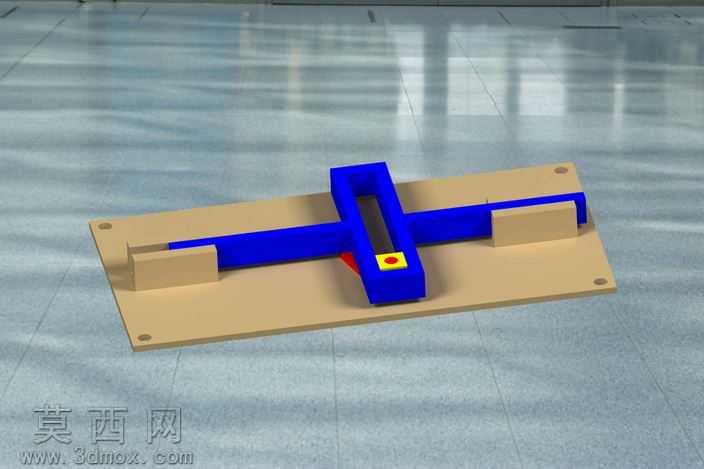

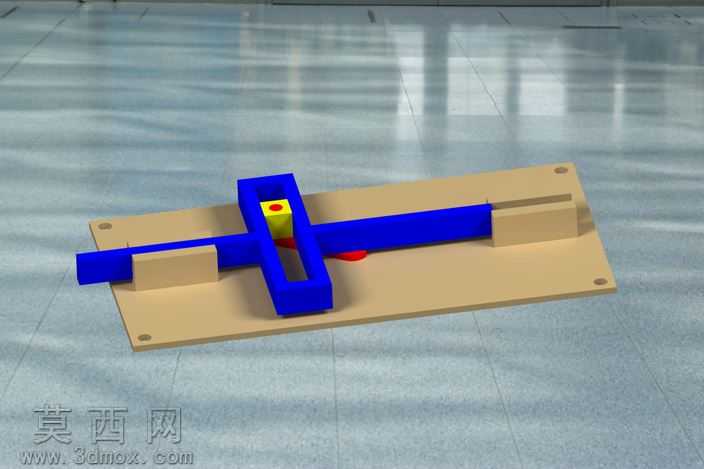

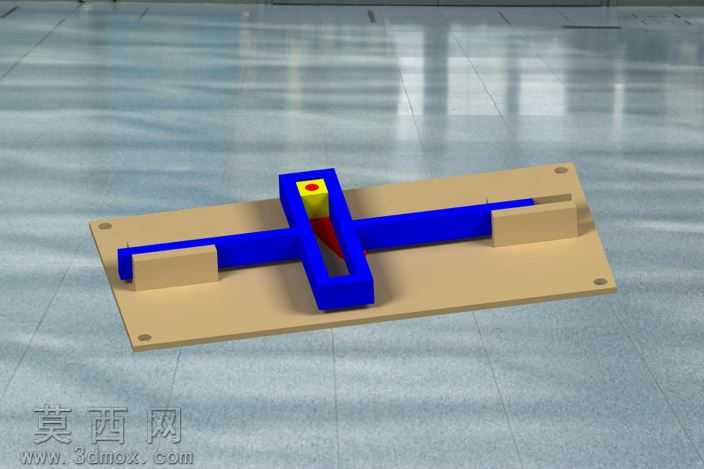

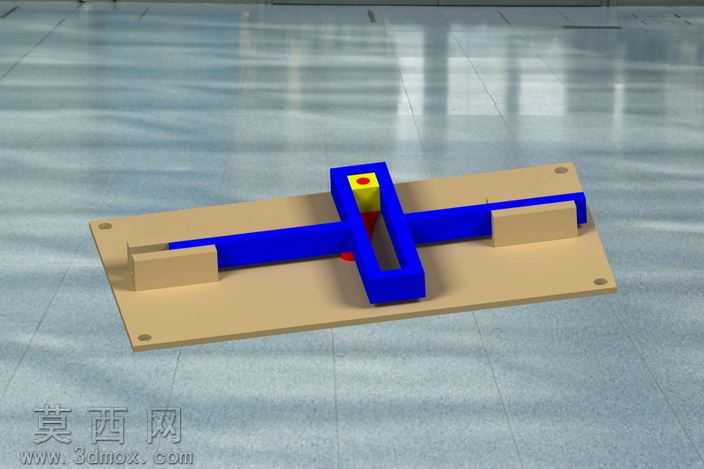

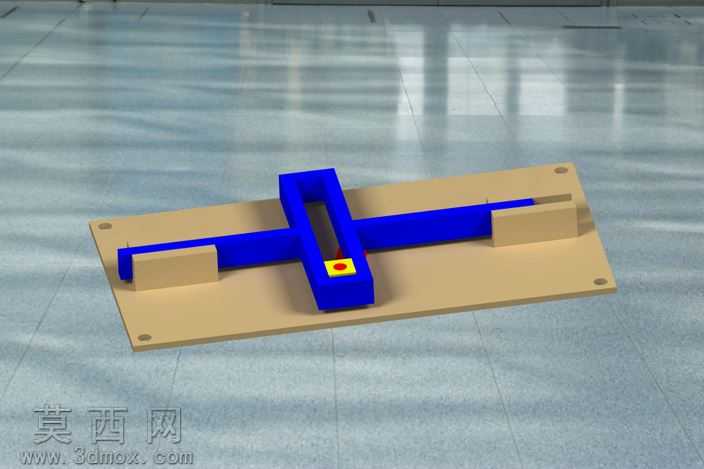

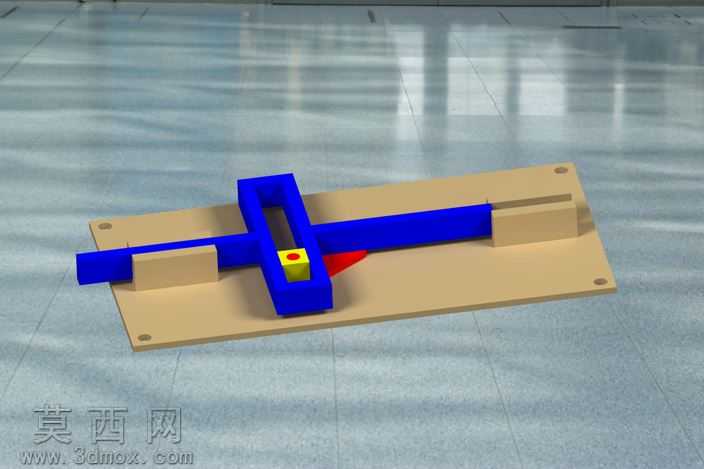

本作品为苏格兰威士忌轭机构的三维建模成果，建模阶段严格遵循机械运动学设计规范，先完成整体机构的运动逻辑梳理：该机构属于典型的平面运动转换结构，可将旋转运动转化为特定轨迹的往复直线运动，建模时首先确定底座的安装基准，以浅米色哑光材质模拟工程塑料安装基板，基板上预留对称的安装定位孔位，同时设置两处凸起的滑动导向支座，为横向滑动构件提供稳定的运动限位。核心传动部分采用高饱和度蓝色硬质塑料材质构建，包含框型轭架与横向滑动导杆两个核心构件，轭架与导杆通过中心带黄色标识块的滑动销实现活动连接，滑动销处设置红色的运动限位垫片，避免运动过程中构件出现窜动脱开的问题。建模过程中对各运动副的配合间隙进行了精准设定，既保证构件运动时无卡顿干涉，也避免间隙过大导致的运动轨迹偏移，所有构件的棱边均做了微小的圆角处理，还原实际机加工零件的工艺特征，避免尖锐棱角带来的不真实感。渲染阶段采用室内柔光漫反射环境，模拟工业展厅的光照效果，构件表面添加细微的磨砂质感，避免塑料材质出现过度反光的失真问题，同时对运动接触面做了轻微的材质区分，更清晰地展现机构的传动逻辑。设计思路上优先还原机构的DMU运动学验证属性，所有构件的尺寸比例均经过运动学校核，可直接用于运动仿真演示，直观展现轭机构将旋转输入转化为往复直线输出的运动特性，整体结构简洁明了，无多余冗余构件，各部分功能划分清晰，既可以作为机械原理教学的演示模型，也可为同类往复运动机构的设计提供参考依据，建模时对滑动导向面的平行度、轭架滑槽的垂直度都做了参数化约束，保证修改参数时机构的运动逻辑不会失效，材质搭配上通过高对比度的色彩区分不同功能的构件，让观察者可以快速理清机构的组成部分与运动传递路径。
