X型四旋翼无人机机架结构设计

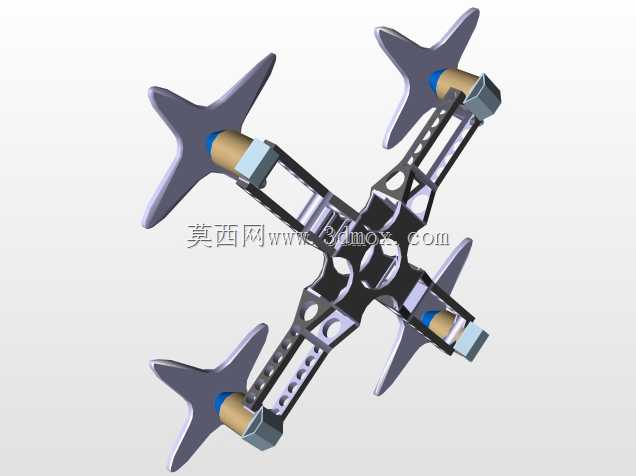

这款X型四旋翼机架是小型多旋翼飞行平台的核心承载结构，主要面向低空近景航拍、小范围场地巡检、教学实验验证等场景使用，作为飞控系统、动力组件、任务载荷的安装基体，其结构合理性直接决定整机飞行稳定性与载荷适配能力。从结构布局来看，采用对称X型构型，四个机臂沿中心机架呈90度等角分布，相比十字型布局，该构型能让前向视野遮挡更少，适配前置摄像头等任务载荷的安装需求，同时动力输出的力矩分配更均衡，飞行姿态调整时的响应一致性更好。机臂采用镂空减重设计，在保证结构抗弯、抗扭刚度的前提下，尽可能削减非承载区域的材料用量，降低整机自重，以此提升续航时长与有效载荷上限，臂端预留了标准动力安装位，可适配对应规格的无刷电机与螺旋桨组件，安装面设置有定位凸台，能保证电机轴与机臂平面的垂直度，减少动力输出时的振动偏移。中心机架区域做了分层安装设计，上层可放置飞控板、GPS模块等传感组件，下层预留电池仓与电调安装空间，各安装位均设置有走线槽与固定孔位，可避免飞行过程中线路晃动干扰传感精度，同时中心区域的加强筋结构沿机臂延伸方向布置，能将机臂传递的动载荷均匀分散到整个中心板，避免单点应力集中导致的结构断裂。从安装边界来看，机臂长度适配常用的小尺寸螺旋桨，整机展开后对角线尺寸适配常规便携收纳包的尺寸要求，机臂与中心板采用快拆式连接结构，无需额外专用工具即可完成机臂拆卸，方便外出作业时的收纳与运输，机架整体的安装孔位兼容主流开源飞控与常用数传、图传设备的安装尺寸，无需二次打孔改装即可完成整机装配。在实际使用场景中，该机架可承载轻量化可见光相机完成小范围园区巡检、户外航拍素材采集等任务，也可作为高校无人机结构教学、飞控算法验证的实验平台，其结构刚度可应对常规低空飞行时的气流冲击，镂空结构也能在一定程度上降低风阻，减少飞行过程中的姿态扰动。
