办公常用金属回形针结构设计

日常办公场景里，回形针是最容易被忽略但使用频次极高的小五金件，别看结构简单，实际建模过程里要兼顾的细节并不少。很多新手做这类小件容易只画个大概轮廓，忽略实际使用中的形变余量和夹持逻辑，做出来的模型要么弯折半径不对导致模拟夹纸时出现干涉，要么线材直径选得不合理，要么夹不住几页纸就松脱，要么太硬掰不动甚至刮破纸张。

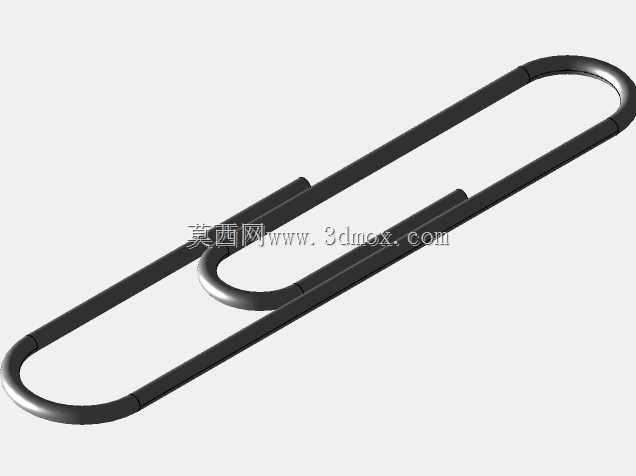

从实际使用需求出发，这款回形针采用单根金属线材连续弯折成型，没有额外拼接结构，整体是经典的双环嵌套轮廓，外侧大环负责提供主要的弹性夹持力，内侧小环用来引导线材走向，同时避免端头直接外露刮伤纸面或者勾住其他文件。建模时首先要确定线材的直径，常规办公用回形针的线材直径一般在0.8mm到1mm之间，这个线径下的成品既有足够的弹性维持夹持力，又不会因为刚性太大导致手动掰开时费力。弯折处的圆角处理是重点，所有转角都不能做直角折弯，必须保留和线径匹配的弯折圆角，一方面是符合实际五金冲压弯折的工艺要求，避免线材在弯折处出现应力集中断裂，另一方面圆角过渡的表面不会刮损纸张纤维，长期夹存文件也不会在纸上留下压痕破口。

实际应用中，回形针除了常规的纸张夹持，在车间临时整理工艺卡片、库房分类挂吊标识牌、甚至临时整理线束的时候都能派上用场，所以建模时还要考虑不同使用场景下的形变范围，两个平行夹持边的间隙要控制在合理范围，自然状态下间隙略小于常规A4纸单页厚度，依靠金属自身的弹性形变产生夹紧力，当夹持3到5页常规打印纸时，夹持边张开的形变在金属弹性极限内，不会产生永久变形，取下后能恢复原有轮廓。外形尺寸上，常规款的整体长度控制在30mm左右，宽度在8mm上下，这个尺寸刚好适配常规文件的边角夹持，不会因为太长突出文件边缘容易被勾扯变形，也不会因为太小捏持费力不好操作。

建模过程中要注意内外环的间距，不能太近导致两个环贴死失去弹性空间，也不能太远导致整体结构松散，夹持时受力不均。线材的两个端头要做微小的圆弧收边，不能留尖锐切口，这一点很多建模者容易忽略，实际生产里这两个端头都会做磨圆处理，避免划手或者勾坏文件袋。整个模型的曲面过渡要顺滑，连续弯折的路径不能出现拐点突变，不然渲染或者做3D打印验证的时候会出现表面折痕，和实际产品的质感不符。从结构设计的角度看，这种一体弯折的结构没有装配工序，材料利用率极高，生产时只需要连续送线、折弯、切断就能完成，非常适合大批量量产，这也是回形针能成为普及率最高的办公文具之一的核心原因。
