蒸馏装置用蓝色环形密封垫片结构

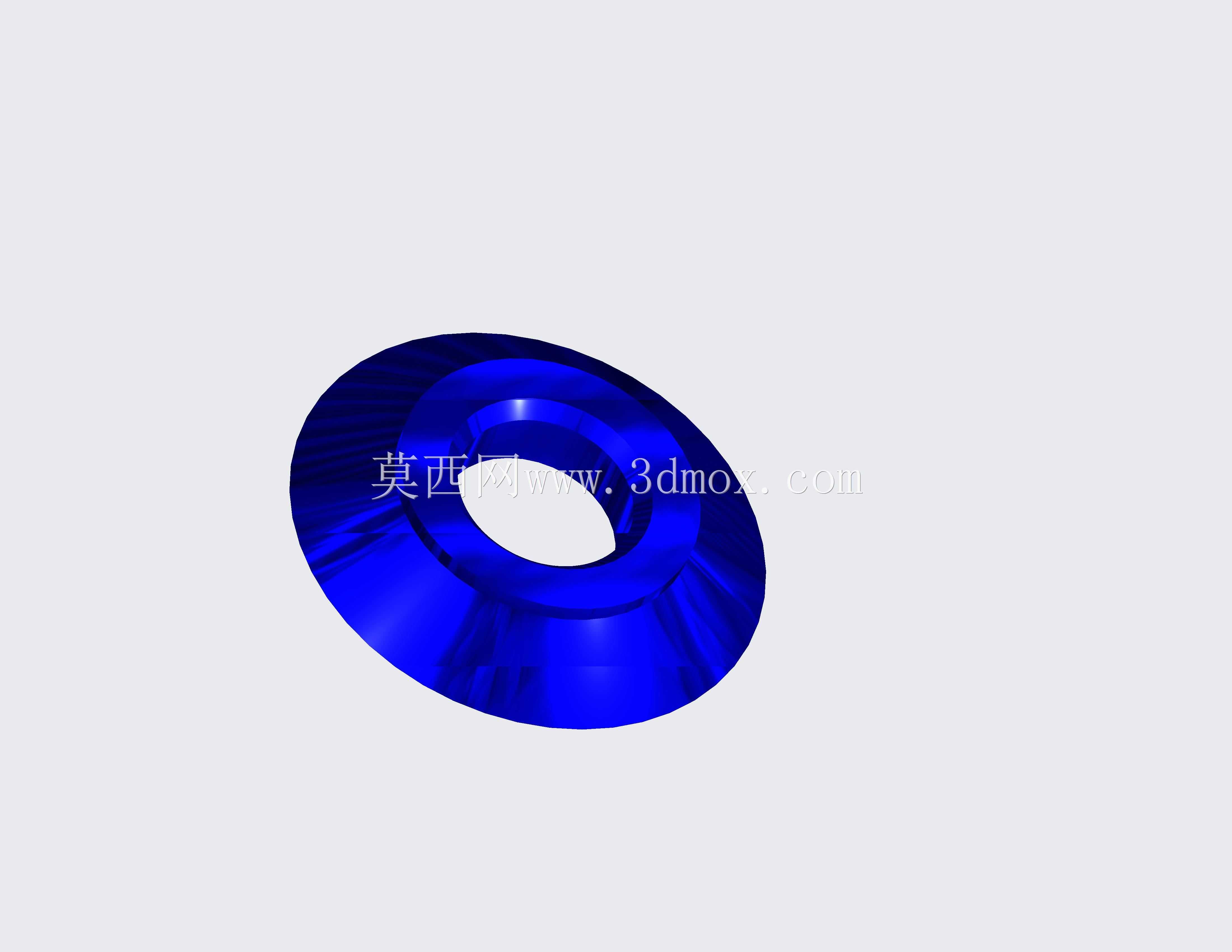

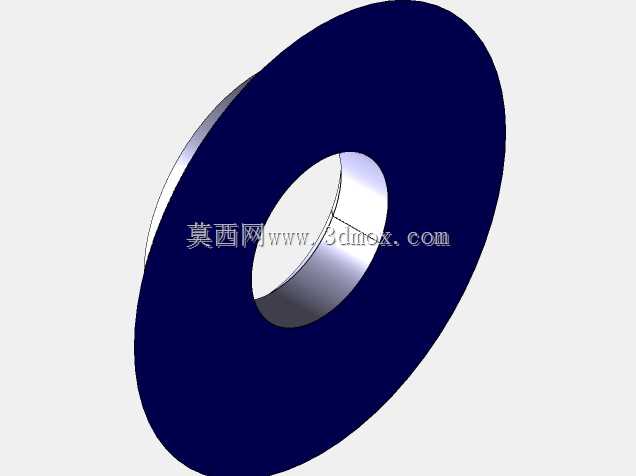

　　在化工、制药、食品加工领域的蒸馏工段中，这类环形密封垫片是塔节、换热器管板、管道法兰连接位置的核心密封元件，直接决定整套蒸馏系统的真空度保持能力与介质泄漏风险。日常生产里，蒸馏系统往往需要在负压或者带温工况下连续运行，密封件一旦出现压溃、老化变形，轻则导致馏分纯度波动，重则引发可燃介质泄漏、系统真空度不达标无法完成精馏分离，因此这类零件的结构设计需要匹配对应法兰的密封面形式，不能随意套用通用垫片尺寸。从结构上看，该零件采用中心通孔的碟形环形结构，密封面做了连续的平滑曲面过渡，没有直角应力集中棱边，安装时受压后能均匀填充法兰密封面的微观凹凸间隙，相比平垫片，这种带锥度的碟形结构在螺栓预紧力作用下会产生微量弹性变形，

　　能够补偿蒸馏设备升温过程中法兰因热胀冷缩产生的密封面间隙变化，避免温度波动时出现密封失效。设计这类零件时，首先要确定适配的法兰公称通径与压力等级，中心通孔直径需要略大于法兰内流通直径，避免垫片伸入流道干扰介质流动、或是被高速流动的馏分蒸汽冲蚀损坏；外圆尺寸需要匹配法兰螺栓孔的内接圆边界，不能超出法兰密封面范围，否则螺栓紧固时会压到垫片外沿导致压偏。厚度方向的尺寸需要结合密封槽深度、螺栓预紧力行程来确定，过薄会导致弹性补偿量不足，温度波动时容易泄漏，过厚则会导致螺栓预紧行程不足，密封面比压达不到密封要求。实际选型安装时，要注意该垫片的密封锥面方向，大直径端面需要朝向压力较低的一侧，小直径端面朝向介质压力侧，

　　这样带压介质进入垫片锥面与法兰的间隙时，会产生自紧效应，介质压力越高，密封面的贴合比压越大，密封可靠性反而越高。不同于普通橡胶平垫片，这种结构的密封件可以适配更高的工作温度区间，在蒸馏塔的进料段、塔顶冷凝段、塔釜出料段的法兰连接位置都能适用，尤其是在减压蒸馏工况下，普通平垫片容易被负压吸得向内变形移位，这种碟形环形结构的刚性更好，不会在负压作用下出现内缩变形，长期运行的密封稳定性更优。建模过程中需要重点保证密封面的曲面连续性，不能出现建模棱边、面褶皱，否则加工出来的零件密封面会存在微观缺陷，安装后容易出现点状泄漏；内外圆的同轴度公差需要控制在对应法兰密封面的同轴度要求范围内，安装时要对称分次拧紧法兰螺栓，

　　避免单侧预紧力过大导致垫片压偏、局部应力过大出现早期压裂损坏。在蒸馏系统的定期检修中，这类垫片属于易损密封件，每次拆开法兰连接后都需要检查密封面是否有压痕、冲蚀缺口、老化裂纹，如果出现表面损伤就需要及时更换，不能重复使用已经产生永久塑性变形的旧垫片，否则重新投运后很容易出现泄漏问题。
