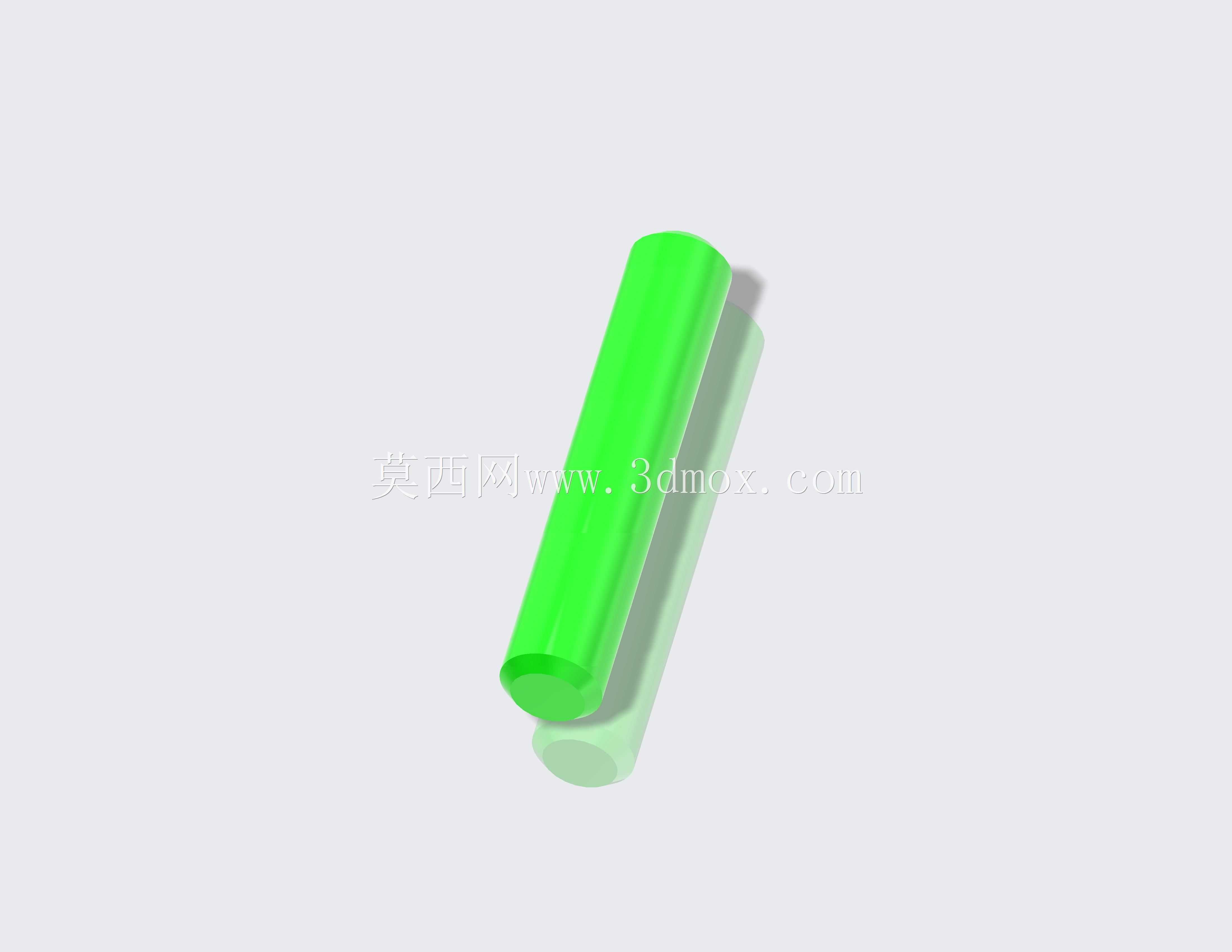

圆柱类传动导向零件三维结构设计

　　在轻工输送、小型自动化装配线以及非标工装治具的设计场景中，这类圆柱类构件常作为滑动导向、轻载传动的基础元件使用，很多初次接触非标设计的工程师容易忽略这类基础零件的细节设计，往往直接调用标准件库的通用圆柱轴模型，导致实际装配时出现卡滞、磨损过快或者安装干涉的问题。从实际应用来看，这类构件多数时候不需要承受大扭矩重载，更多是承担直线往复运动的导向支撑，或者作为小行程摆动机构的铰接轴使用，比如在小型物料分料机构中，它可以作为分料拨杆的滑动导柱，配合直线轴承或者自润滑铜套实现顺畅的往复动作，也可以在简易翻盖类工装中作为铰接转轴，承担翻盖开合的转动支撑作用。

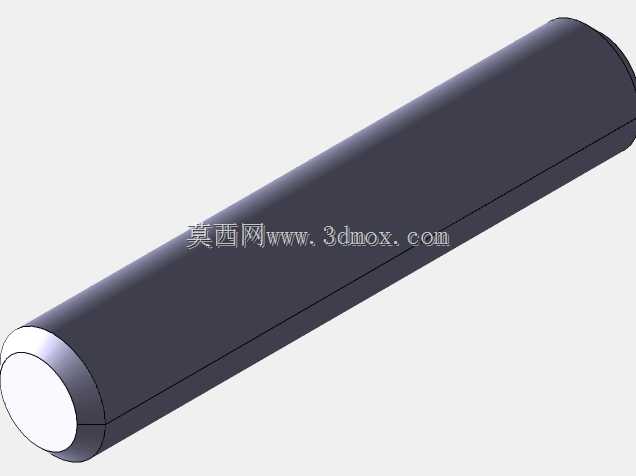

　　设计这类零件的时候，首先要明确安装边界的约束，不能只画一个光溜溜的圆柱就结束，要先确认两端的安装固定方式：如果是两端插入安装孔的固定方式，需要在圆柱两端设计合适的导入倒角，倒角角度通常取15度到30度，长度根据圆柱直径调整，避免装配时刮伤安装孔内壁，也能降低装配对位的难度；如果是一端固定一端悬臂的安装形式，要在固定端设计定位轴肩，轴肩的高度要匹配安装座的沉孔深度，保证装配后不会出现轴向窜动，同时轴肩的过渡位置要设计微小的圆角，避免应力集中导致长期受力后出现断裂隐患。外形尺寸的确定要结合实际负载和运动行程来核算，圆柱的直径要根据侧向负载大小计算抗弯强度，避免长径比过大导致受力弯曲，通常轻载导向场景下长径比控制在8到12之间比较合适，如果行程要求必须做长圆柱，就要考虑中间增加辅助支撑点，防止运动过程中出现挠曲变形影响运动精度。

　　从功能特性来看，这类圆柱构件的表面粗糙度要求比较高，如果是和铜套、轴承配合的滑动面，粗糙度要控制在Ra0.8到Ra1.6之间，建模的时候要注意配合面的尺寸公差，通常采用基孔制的间隙配合，间隙量根据运动速度调整，高速往复运动的场景间隙可以适当放大，避免热胀冷缩出现卡滞，低速重载的场景间隙要适当缩小，保证运动精度不会出现过大的晃动。很多新手建模的时候容易忽略圆柱的圆柱度公差，直接用拉伸命令拉出一个圆柱就完事，实际生产中如果圆柱度超差，会导致滑动时松紧不一，局部磨损加快，所以建模时要在工程图中标注合理的形位公差，同时在三维模型中预留好表面处理的尺寸余量，如果是采用镀铬防锈处理的话，单边要预留0.02到0.05mm的镀层厚度，避免镀层加工后尺寸超差无法装配。

　　在不同的应用场景下，这类圆柱构件的细节设计也有区别，比如用在食品加工设备上的导向圆柱，要选用耐腐蚀的材质，建模时要避免出现死角缝隙，防止物料残留滋生细菌，圆柱两端要设计成圆弧过渡或者和安装座完全贴合的结构，不能有容易积灰的凹槽；如果是用在普通工业设备上的传动圆柱，要考虑润滑需求，可以在圆柱表面设计微小的油槽，油槽的走向要顺着运动方向，避免运动时把润滑脂刮掉，油槽的深度不要超过0.5mm，不然会影响圆柱的结构强度。安装的时候还要注意，这类圆柱的固定端不能采用过盈配合硬敲入安装孔，不然会导致圆柱变形，影响圆柱度，最好采用过渡配合加顶丝固定，或者采用端面压板压紧的方式，既方便后期维护更换，也能保证安装后的同轴度。

　　另外在三维建模过程中，要注意这类零件和周边配套零件的干涉检查，不能只看静态装配的位置，要模拟整个运动行程中圆柱和周边构件的位置关系，比如当圆柱滑动到最大行程位置时，要确认端部不会和周边的传感器、管线或者其他结构件发生碰撞，同时要预留足够的安装操作空间，比如顶丝的位置要留出扳手操作的空间，不能把顶丝设计在被其他零件挡住的位置，导致装配时无法拧紧。很多时候这类基础零件的设计细节，直接决定了整台设备的运行稳定性，看起来结构简单的圆柱构件，如果设计时考虑不周，很容易成为设备故障的频发点，比如倒角设计过小导致装配时敲毛损伤，配合间隙不合理导致运行卡滞，长径比过大导致弯曲变形，这些问题都是实际设备调试中经常遇到的，所以在建模阶段就要把这些实际工况的因素考虑进去，不能只追求建模速度忽略细节设计。
