蒸馏设备用环形密封连接结构件

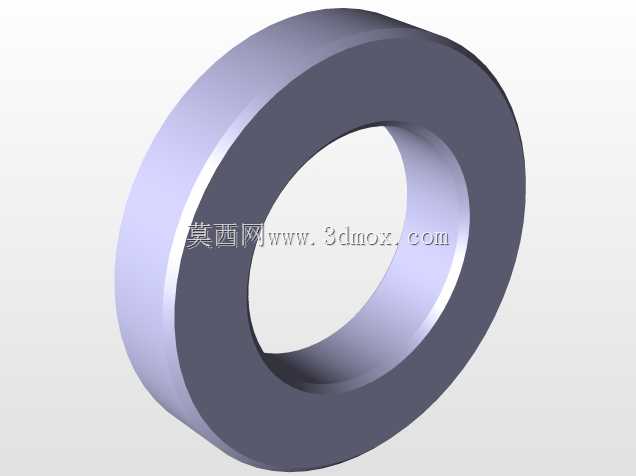

　　在化工、制药、食品加工等涉及物料分离提纯的生产场景中，蒸馏单元是整条工艺链路里的核心环节，设备各腔体、管路之间的连接密封性能，直接决定了蒸馏过程的物料回收率、能耗水平以及生产安全系数。本次涉及的环形构件，正是蒸馏设备中用于两段筒体对接、或是换热组件与主腔体衔接位置的密封连接部件，区别于常规平面法兰的硬连接形式，该构件采用带轴向延伸段的环形结构设计，能够在安装时嵌入对接端的限位槽内，既承担径向定位作用，又能为密封垫片提供均匀的压紧支撑面，避免设备运行过程中因温度交变、内部压力波动导致的垫片移位、密封失效问题。

　　从实际使用场景来看，这类环形构件常应用于常压蒸馏、减压蒸馏设备的塔节连接位置，以及冷凝模块与馏分收集管路的衔接处，由于蒸馏过程中接触的介质多为有机溶剂、蒸汽或是带有一定腐蚀性的物料组分，构件的结构设计充分考虑了介质冲刷与温度传导的影响：环形主体的壁厚经过受力核算，能够承受0.1MPa以内的常规工作压力，同时内圈做了圆弧过渡处理，减少流体在衔接位置的涡流阻力，避免物料长期滞留在内壁接缝处引发结焦、杂质堆积问题。在设计思路上，该构件没有采用复杂的异形结构，而是以规整的回转体形态为基础，一方面降低加工环节的装夹难度，普通车床即可完成粗精加工，不需要定制特殊工装；另一方面回转体的对称结构能够保证安装时的受力均匀性，螺栓锁紧过程中不会出现偏载问题，现场装配时不需要反复调整对中精度，能够有效缩短设备检修、组装的作业时长。

　　关于安装边界与尺寸适配，该环形构件的外圈直径匹配常用的DN100标准蒸馏设备筒体接口，轴向延伸段的长度为25mm，嵌入对接端的深度控制在18mm，预留了7mm的压缩余量用于适配不同厚度的密封垫片，构件上的螺栓孔采用均匀分布的6孔设计，孔位公差控制在±0.1mm范围内，能够与标准规格的六角螺栓完美适配，不需要现场扩孔、修配。在实际运行过程中，该构件的环形端面平面度经过精加工处理，表面粗糙度达到Ra1.6，能够保证密封垫片受压后完全贴合端面，即使在120℃的蒸汽长期冲刷下，也不会出现端面渗漏问题。另外，构件的外圈做了微小的倒角处理，既可以避免安装过程中尖锐边角划伤操作人员，也能在吊装对接时起到导向作用，降低筒体对接时的卡滞概率。

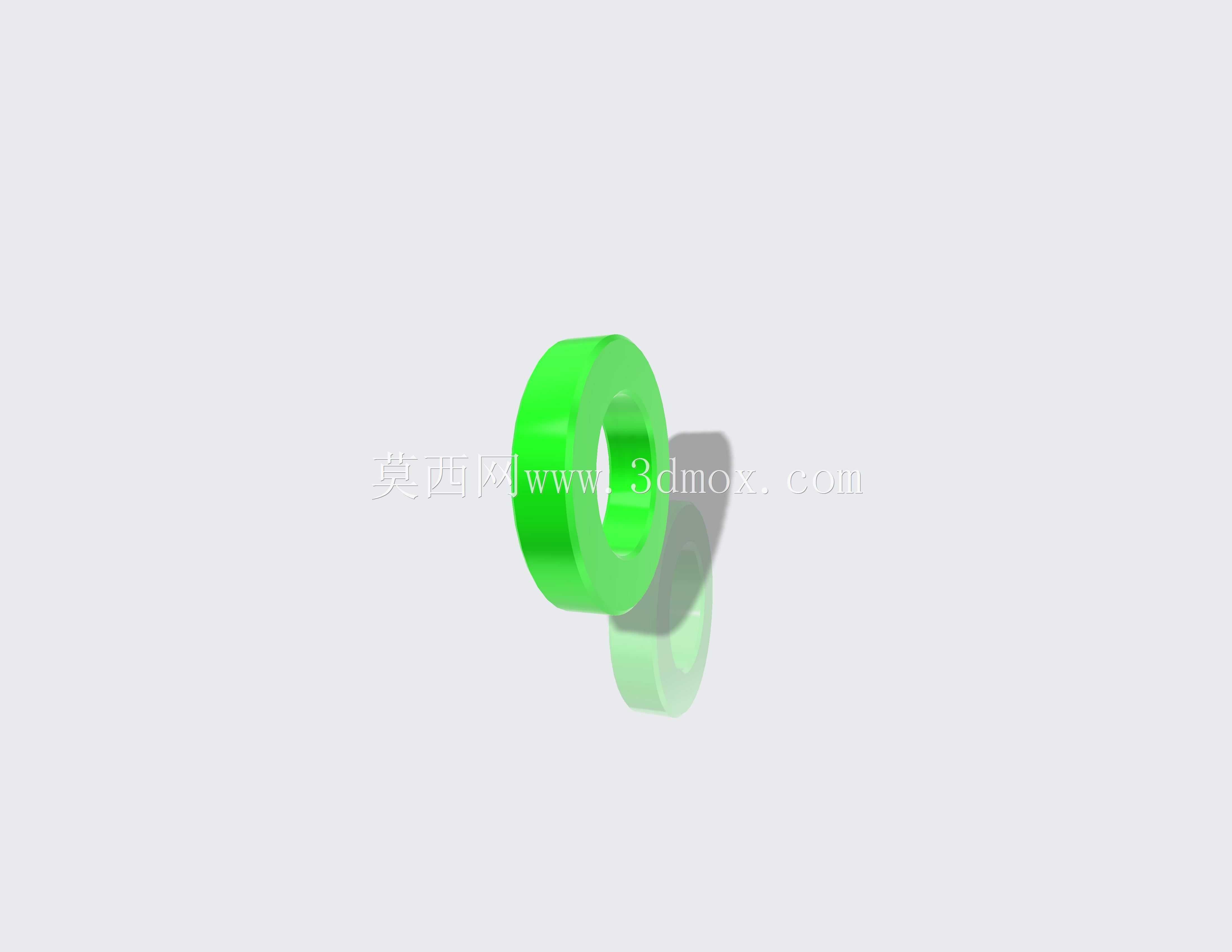

　　从设备运维的角度来看，这类环形连接构件属于蒸馏设备中的易损更换件，长期受温度循环变化、介质腐蚀的影响，端面可能出现点蚀、变形等问题，规整的结构设计使得备件的替换成本更低，不需要对相邻部件做任何改造即可直接换装。在三维建模过程中，该构件的模型严格按照实际加工尺寸构建，所有倒角、过渡圆弧、孔位参数都与实物加工要求一致，能够直接用于设备的虚拟装配校验，提前排查安装过程中可能出现的干涉问题，比如检查螺栓锁紧空间是否充足、构件与相邻保温层是否存在位置冲突、流体通道的衔接是否平顺等，避免现场安装时才发现尺寸不匹配导致的工期延误。对于蒸馏设备的设计人员来说，这类标准化的连接构件模型可以直接调用到不同规格的蒸馏设备装配体中，不需要重复建模，能够有效提升整体的设计效率，同时统一的接口尺寸也能保证设备各模块之间的互换性，降低后续的运维备件储备成本。
