多色拼接铰接式四杆链式传动构件

　　这套四杆链式构件的设计，最初是面向轻工输送线的间歇拨料工位做的方案迭代，最早接触这类结构是在给食品包装线做分料机构的时候，当时需要把连续输送的盒装物料按固定节拍拨到侧边工位，用凸轮机构的话磨损快、调整行程麻烦，换成四杆链式的铰接结构后，维护成本直接降了近四成。从实际应用场景看，这类构件不止用在包装线，小型冲压设备的送料步进、自动化装配台的工件换位、甚至农用小型机具的动作执行端，都能看到同原理的结构，核心就是靠四个铰接杆件的约束关系，把主动件的回转或者摆动，转换成从动端预设轨迹的往复动作，相比齿轮传动的刚性冲击，连杆铰接的结构在低速重载的工位上容错率更高，哪怕安装时存在小范围的同轴度误差，也不会出现卡滞打齿的问题。

　　设计这套构件的时候，最先敲定的是各杆的长度比，毕竟四杆机构的死点位置、行程速比系数全靠杆长参数决定，当时为了让从动摆杆的工作行程速度更平稳，空回行程速度更快来提升节拍，特意把主动曲柄的长度做了优化，同时在最长的连杆上开了通长的调节槽，不用重新加工杆件就能调整铰接点的位置，适配不同的行程需求，这也是现场调试的时候最实用的设计——很多时候设备到了客户现场，工位间距和最初设计的参数会有几毫米的偏差，带调节槽的杆件不用拆整组机构，松掉铰接轴的紧固件就能微调行程，能省不少现场调试的时间。

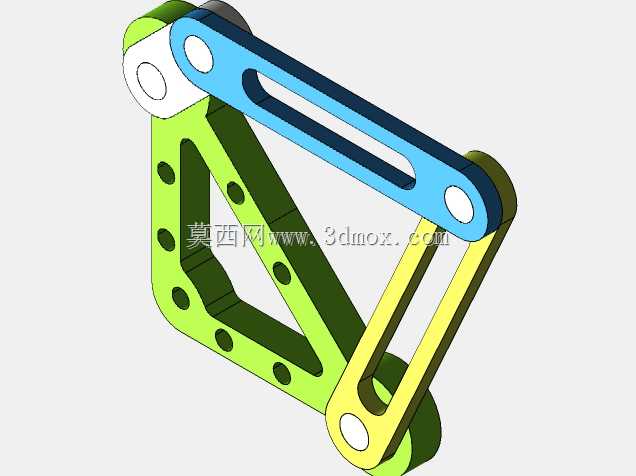

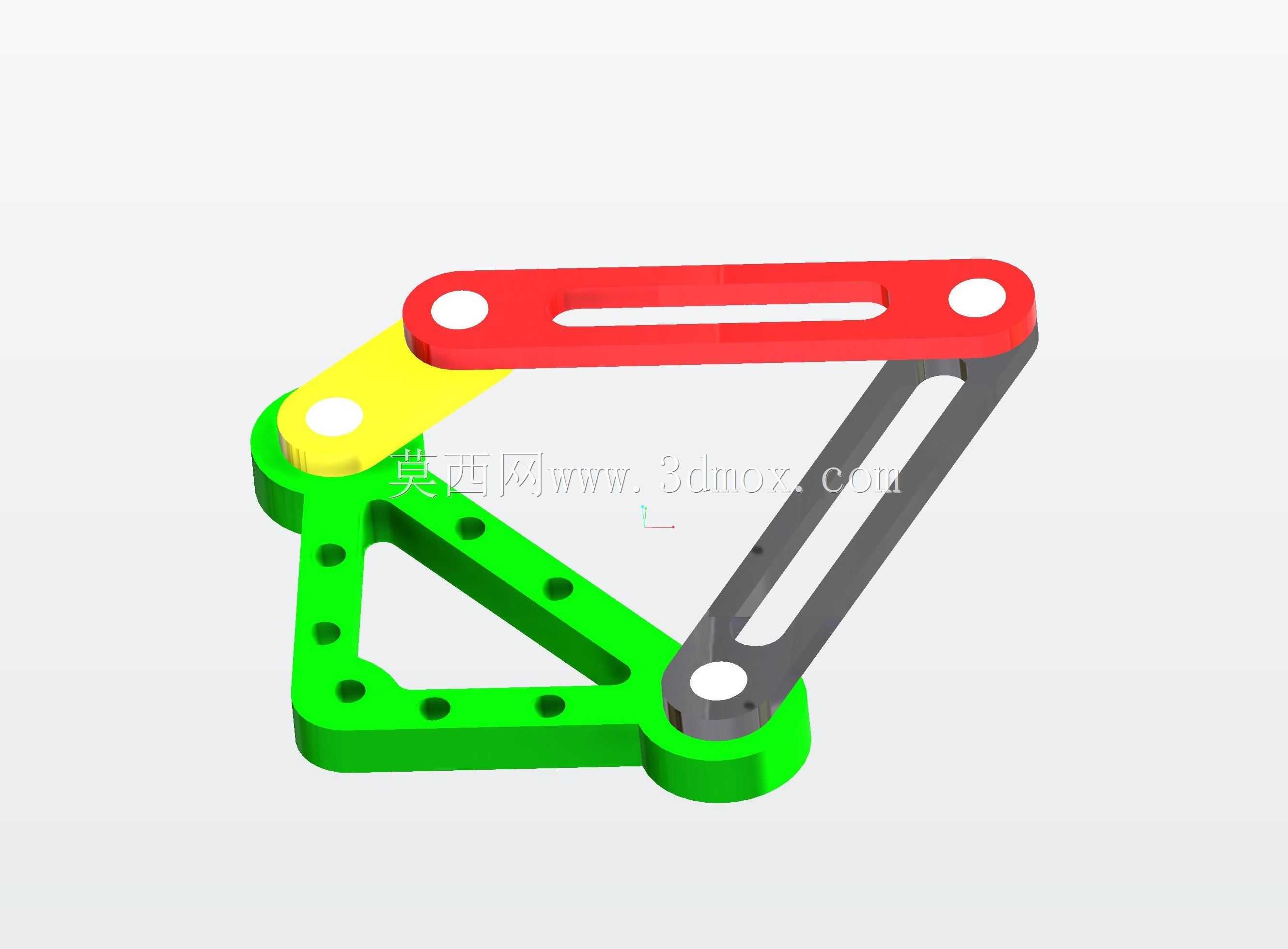

　　从结构细节看，四个杆件的铰接位置都做了加厚的凸台设计，铰接孔的位置预留了衬套安装的余量，实际装配的时候压上铜基衬套，既能降低铰接转动时的磨损，也能方便后期维护更换，不用整根杆件报废。不同杆件做了差异化的结构减重，绿色的固定机架构件上开了多个均匀分布的安装孔，既可以直接通过螺栓锁在设备的安装基板上，也能顺着孔位调整整个机构的安装高度，适配不同的设备台面高度；灰色的长连杆做了凹槽式的轻量化设计，在保证杆件抗弯强度的前提下，尽可能降低运动件的重量，减少主动端的驱动负载，毕竟运动件的惯量降下来，机构启停的时候的冲击就会小很多，驱动电机的功率也能选得更小。

　　安装边界这块，整个机构的安装基准是绿色构件底部的安装平面，安装时需要保证四个铰接轴的轴线完全平行，否则转动的时候会出现别劲的问题，加速铰接孔的磨损；整个机构的运动包络范围要提前在设备台面上留出余量，尤其是红色摇杆摆到极限位置的时候，不能和周边的护罩、其他工位的构件产生干涉，最初建模的时候就把两个极限位置的运动轨迹做了包络分析，确定了安装时离周边构件的最小安全距离。另外铰接轴的轴向固定要做可靠，最初的方案用的是开口销，后来考虑到设备长期运行的振动问题，改成了轴端挡圈加螺栓锁紧的结构，避免轴窜动导致杆件脱落。

　　从功能特性来说，这套四杆链式机构属于低副机构，所有的运动接触都是面接触，单位面积的承压比高副机构小很多，所以能传递更大的扭矩，适合低速重载的动作工位，而且整个机构的运动轨迹是固定的，只要杆长参数确定，从动端的动作轨迹就完全可控，不需要额外加传感器做位置反馈，在一些对成本敏感的简易自动化设备里，靠这类纯机械结构就能实现固定节拍的动作，比加电控元件的方案可靠性更高，哪怕在车间多尘、有油污的环境里，也不会像光电传感器那样容易受干扰出故障。实际做结构验证的时候，特意把铰接点的配合间隙控制在0.02到0.05毫米之间，间隙太小的话转动阻力大，容易发热磨损，间隙太大的话机构运动到死点位置的时候会有明显的冲击异响，这个配合公差也是经过多轮样机测试才敲定的，适配大多数普通机加工的精度要求，不用上高精度的加工中心就能做出来，加工成本控制得比较好。
