双发喷气式概念飞行器外观结构设计

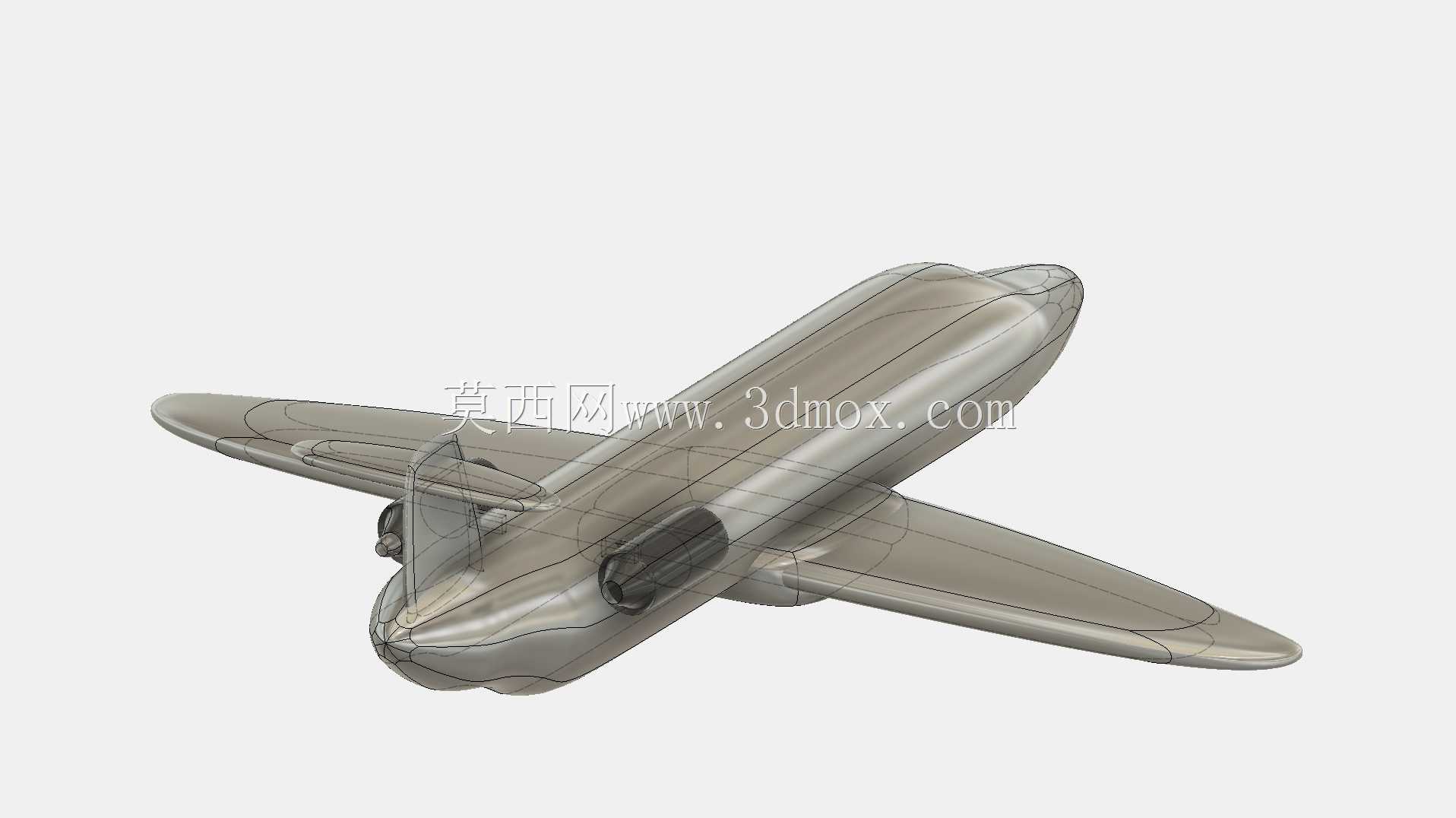

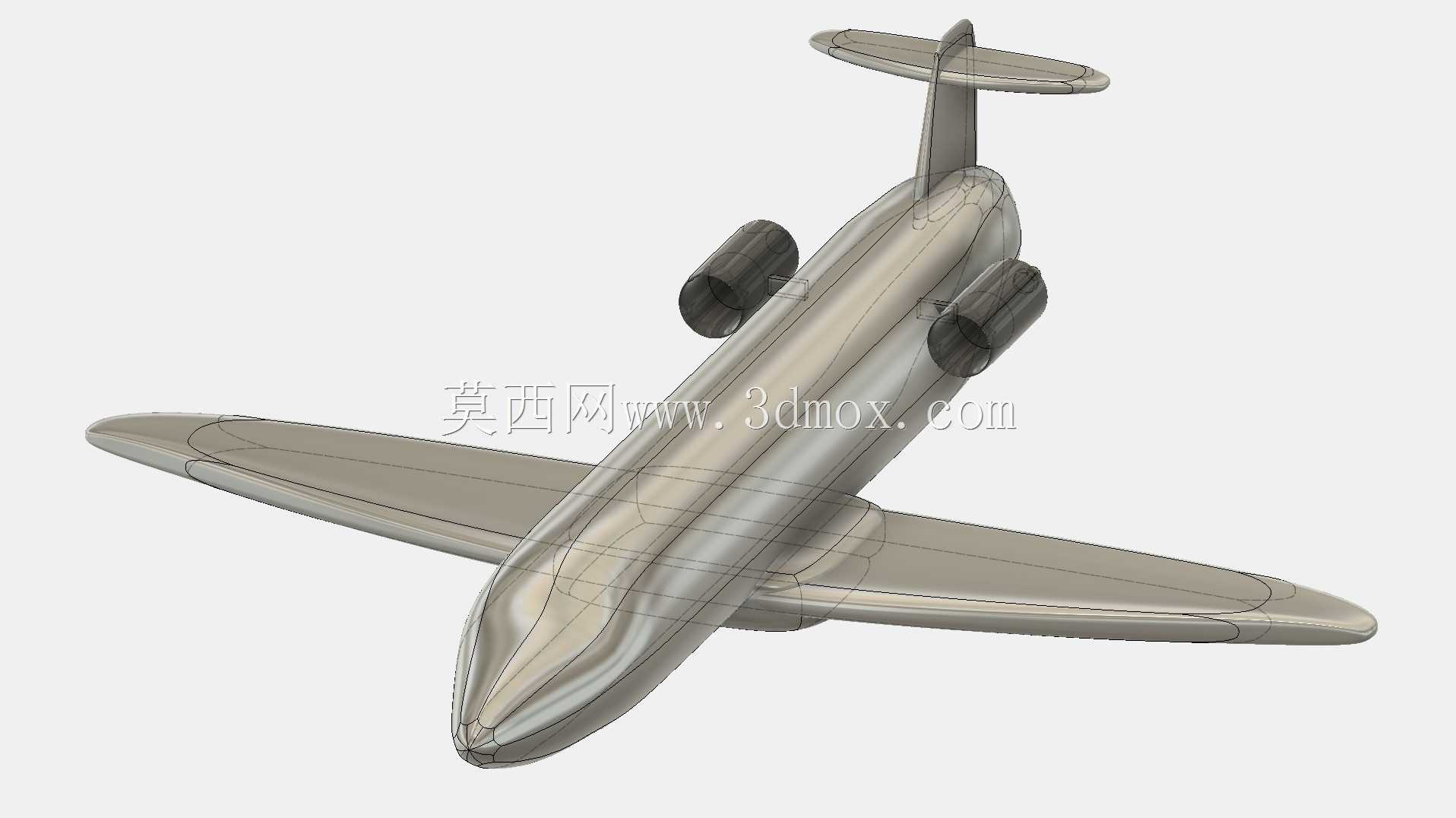

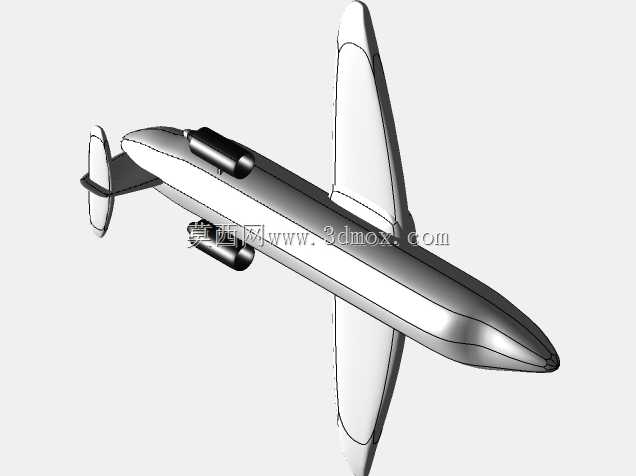

这款双发喷气式概念飞行器的三维结构设计，首先围绕亚音速巡航场景下的气动效率展开，机身采用流线型纺锤体构型，从头锥开始逐步平滑过渡至最大截面位置，再向尾段平缓收窄，全程避免截面突变带来的气流分离问题，能够有效降低巡航阶段的压差阻力。两侧机翼采用下单翼布局，翼根与机身下部曲面做连续相切过渡，既保证了翼身结合处的结构强度冗余，也能减少翼身干扰阻力，机翼展弦比适配中短程飞行的升阻比需求，翼型选用低速高升力翼型，能够在起降阶段提供足够升力，缩短滑跑距离。两台发动机短舱采用翼下吊挂布局，短舱自身同样做全流线型修型，进气口前缘做圆弧钝化处理，避免大迎角状态下进气道气流畸变，短舱与机翼之间的吊挂结构预留了足够的维护操作空间，同时短舱与机身、机翼的间距经过反复校核，不会在飞行过程中产生不利的气动干扰。尾翼采用常规后掠式垂尾加平尾布局，垂尾高度经过航向稳定性校核，能够在单发失效的极端工况下提供足够的航向稳定力矩，平尾安装位置避开机翼下洗气流的主要影响区域，保证俯仰操纵的线性度。从结构设计角度看，机身主体采用半硬壳式承力结构思路，外曲面连续顺滑，内部可根据需求划分驾驶舱、设备舱、燃油舱等功能区间，所有曲面均满足G2连续要求，既能够降低飞行阻力，也为后续的结构细化、蒙皮分块提供了良好的基础。起落架布局可适配前三点式设计，前起落架舱预留位置位于头锥后方的机身下部，主起落架可收纳于机翼根部或机身侧部的舱段内，收纳状态下舱门与机身外曲面完全齐平，不会破坏整体气动外形。设计过程中优先考虑了气动效率与结构可实现性的平衡，没有为了追求视觉效果设计无法落地的突兀曲面，所有外形转折都有对应的工程逻辑支撑，既可以作为航空科普教学的演示模型，也能作为新型通用飞行器方案论证阶段的外形验证基础，帮助设计团队快速完成气动初步仿真、总体布局校验等前期工作，缩短方案迭代周期。
