适用于CFD模拟的离心泵叶轮结构

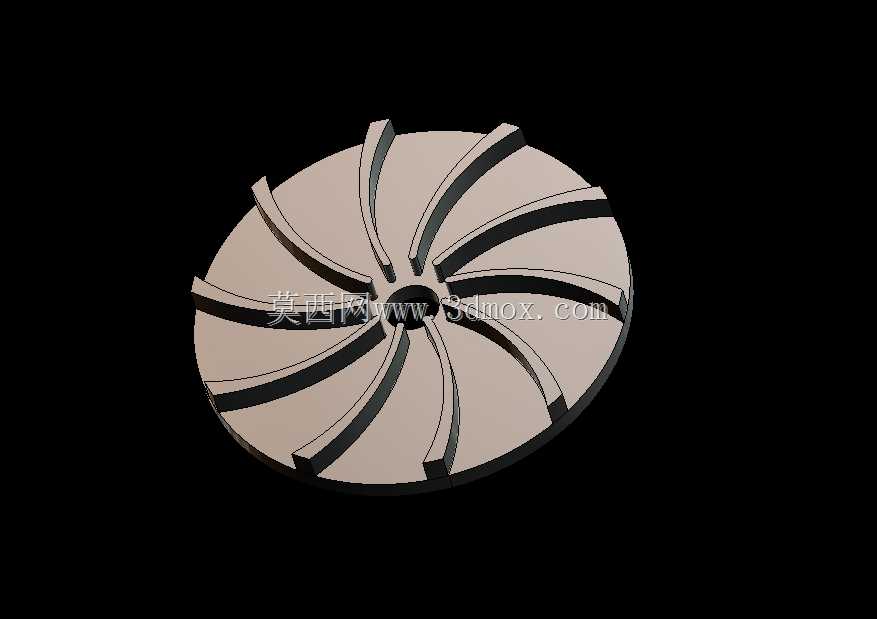

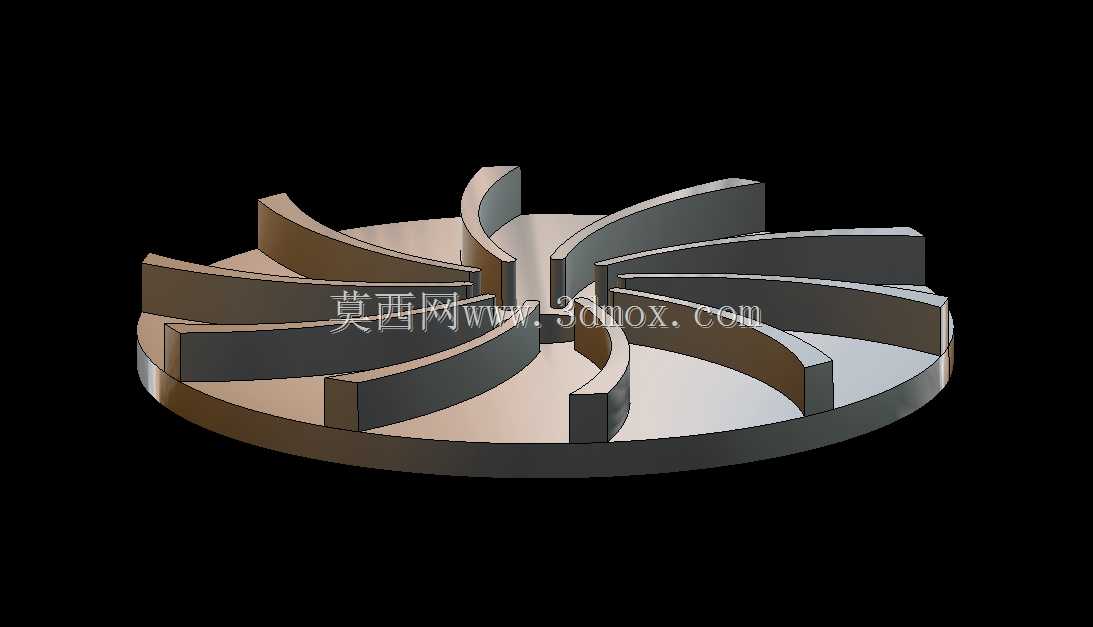

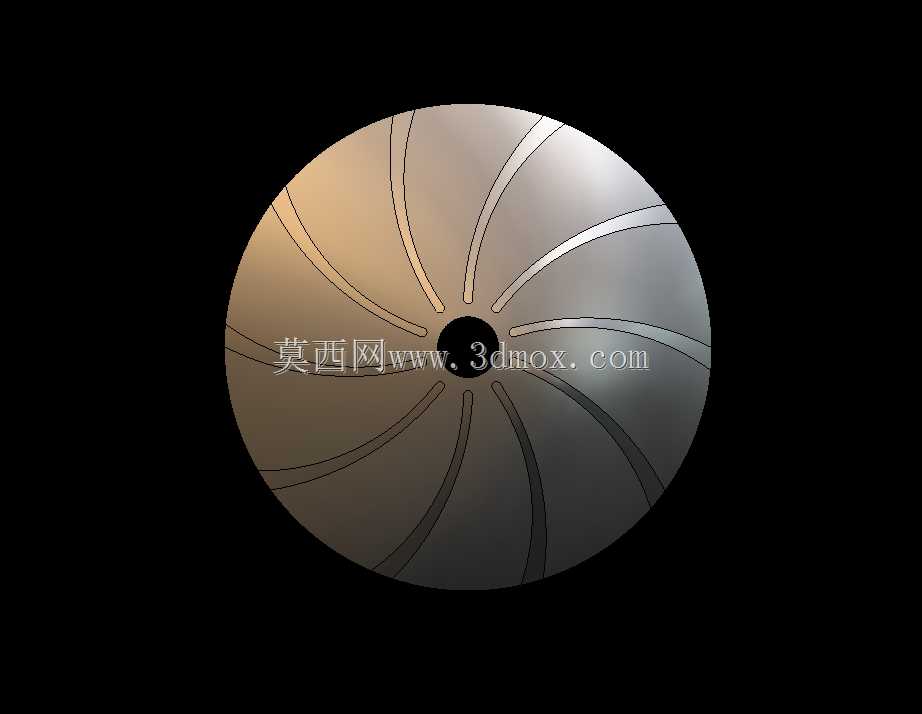

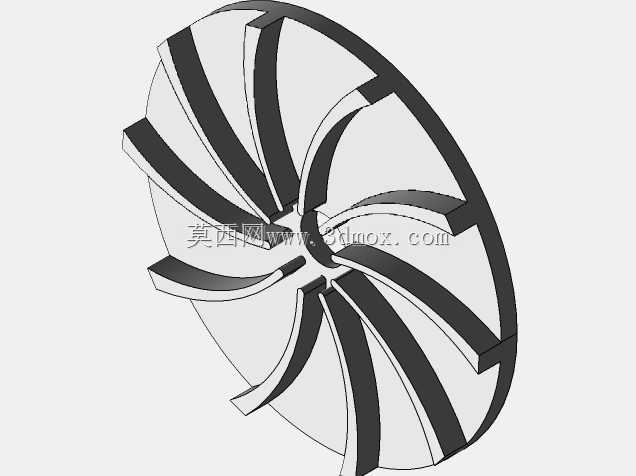

在流体输送系统的仿真验证环节，离心泵叶轮的建模精度直接决定了CFD计算结果的可信度，这款叶轮结构正是针对流体仿真场景做的参数化设计，没有冗余的工艺倒角、安装定位槽这类对流域计算无影响的细节，能大幅减少仿真前的几何清理工作量，避免小特征带来的网格畸变问题。从实际应用场景来看，这类简化结构的叶轮多用于离心泵前期水力设计阶段的性能预判，设计人员可以快速调整叶片型线、出口安放角、叶片包角这些核心参数，通过仿真迭代快速锁定最优水力方案，不用等待实体样机加工就能初步掌握泵的扬程、效率、汽蚀余量等关键性能区间，大幅缩短水力部件的研发周期。这款叶轮采用后弯式叶片布局，叶片数量匹配常规清水离心泵的设计区间，叶片型线从进口到出口平滑过渡，没有突变的曲率结构，能有效降低流体在叶轮流道内的脱流、漩涡损失，轮盘与轮盖的流道宽度匹配常规比转速离心泵的过流要求，流体从轴向进入叶轮后，能顺着叶片型线平稳转向径向，在离心力作用下获得足够的动能与压力能，为后续蜗壳的能量转换提供稳定的来流条件。设计过程中优先保证了流道的几何连续性，叶片与轮盘、轮盖的交接处做了贴合仿真需求的平滑过渡，不会出现实际加工中为了焊接预留的坡口、堆焊结构，整个流域的几何边界完全贴合流体计算的域提取要求，使用者导入仿真软件后可以直接抽取流道，不需要额外修复几何破面、干涉问题。从安装边界来看，这款叶轮的轮毂孔径、轮盘外径、出口宽度都参考了常规单级单吸离心泵的安装尺寸区间，叶轮进口直径匹配常规泵的吸入室出口尺寸，轮盘背面的安装端面平整，能适配标准的叶轮螺母锁紧结构，不管是做仿真验证还是后续做实体样机的3D打印验证，都能直接和同规格的泵轴、泵体结构适配，不需要额外调整安装接口尺寸。在实际工程应用中，这类叶轮模型除了用于CFD仿真计算，也可以作为离心泵教学演示的教具模型，帮助初学者直观理解离心泵的核心过流部件结构，掌握叶轮流道内的流体流动逻辑，也能作为新入门结构设计人员练习水力建模的参考样例，理解叶片型线的构建逻辑、流道尺寸的匹配原则。
