通用电气连接支架结构设计

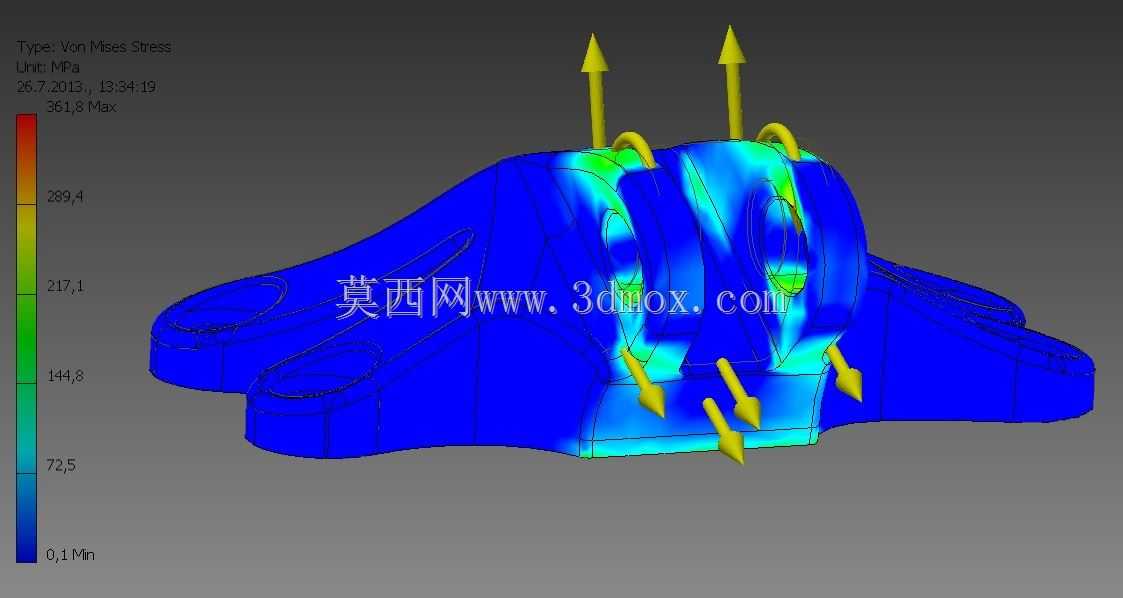

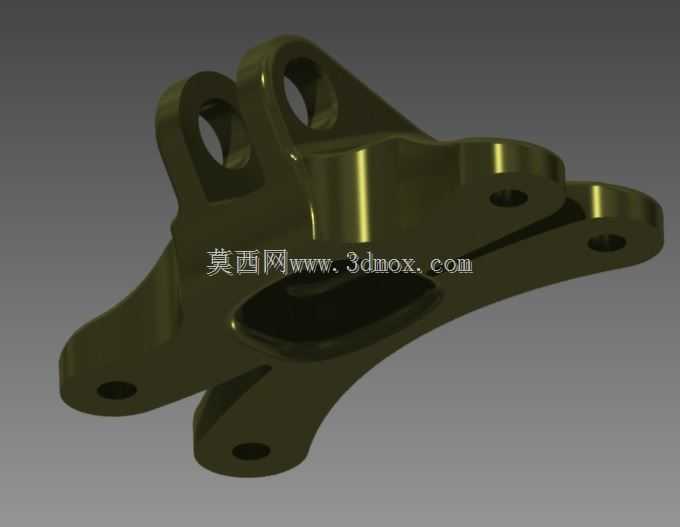

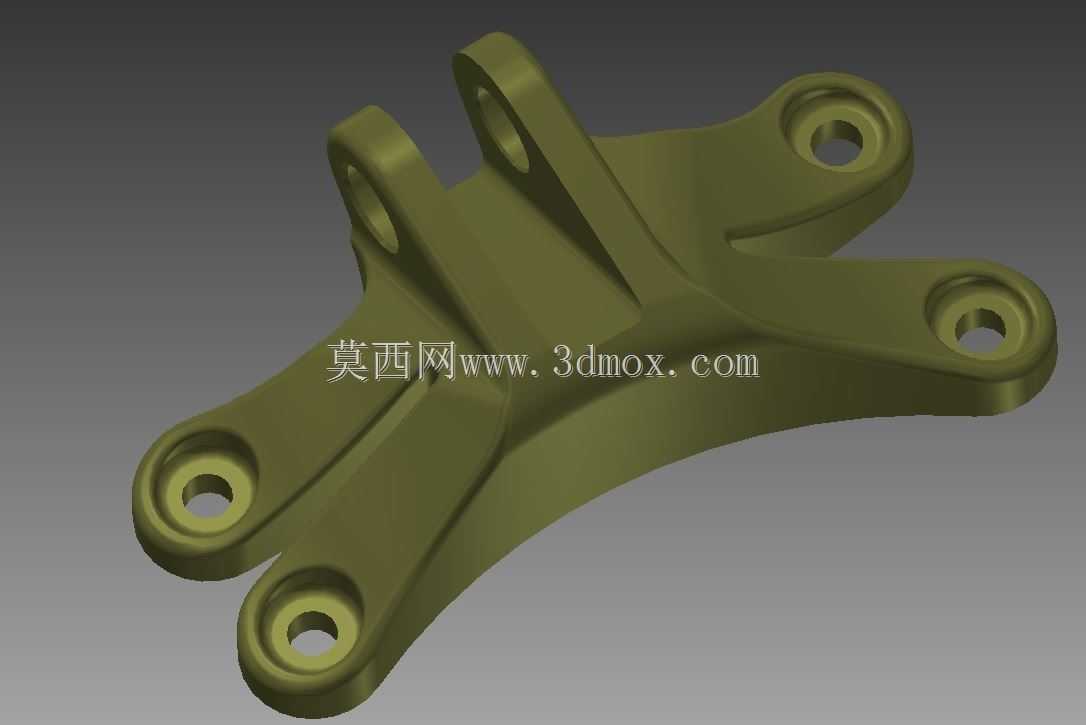

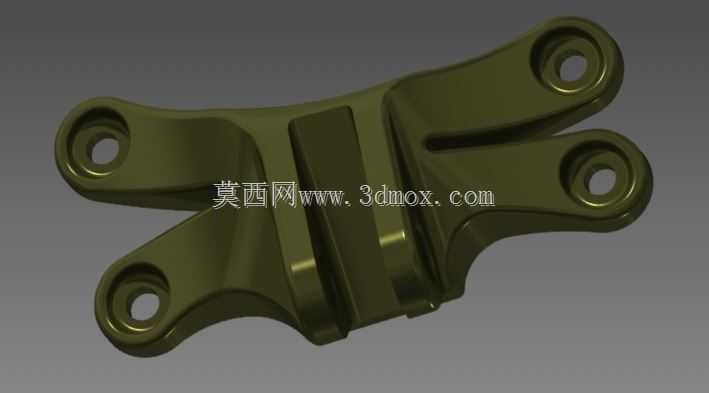

这款支架类构件主要应用在通用电气相关设备的连接承载场景中，作为设备内部或外部的受力转接部件，承担分散载荷、固定连接相邻组件的作用，在电气柜配套安装、工业电气设备组件固定、输配电配套构件连接等场景中都能适配使用。从结构设计来看，构件采用多耳片分布的构型，四个带通孔的连接耳分别朝向不同角度延伸，能够同时对接四个不同方向的安装点位，避免多组件连接时需要额外增加转接件的问题，减少装配环节的零件数量，提升整体连接结构的可靠性。中间的主体承力段做了加厚的凸筋结构，在不额外增加整体壁厚的前提下提升了截面的抗弯模量，能够在承受交变载荷时降低应力集中的风险，耳片与主体衔接的位置做了圆弧过渡处理，避免直角位置在长期受力下出现疲劳裂纹，这也是这类承力支架设计中需要重点关注的细节，毕竟这类构件一旦出现断裂失效，会直接影响相连电气组件的固定稳定性，甚至引发设备运行故障。从安装边界来看，四个安装孔的同轴度、孔位间距都做了公差适配设计，能够匹配常用的螺栓连接规格，安装时不需要对构件做二次加工即可直接对位装配，耳片的厚度经过受力核算，既能够满足额定载荷下的强度要求，也不会因为冗余设计导致整体重量过大。在设计思路上，这款构件没有采用复杂的异形曲面，整体构型适合采用铸造或者模锻工艺批量生产，后续的机加工工序仅需要处理四个安装孔的端面和内孔即可，加工工序少，量产成本可控。实际使用中，这类支架往往处于设备的受力传递路径上，需要同时承受静态的承重载荷和设备运行时产生的振动载荷，因此在结构设计时特意对薄弱位置做了加强处理，通过拓扑优化的思路去除了非承力区域的多余材料，在保证结构强度的前提下尽可能控制构件自重，避免给相连的安装基座带来额外的负重负担。构件表面的平整区域也可以作为标识铭牌的粘贴位置，方便现场安装时做点位标记，减少装配出错的概率。不同方向的耳片角度经过精准测算，安装后相邻组件不会出现空间干涉，能够在紧凑的设备安装空间内完成多组件的连接固定，适配电气设备内部空间紧凑、安装点位密集的使用特点。
