赛车发动机排气系统管路结构设计

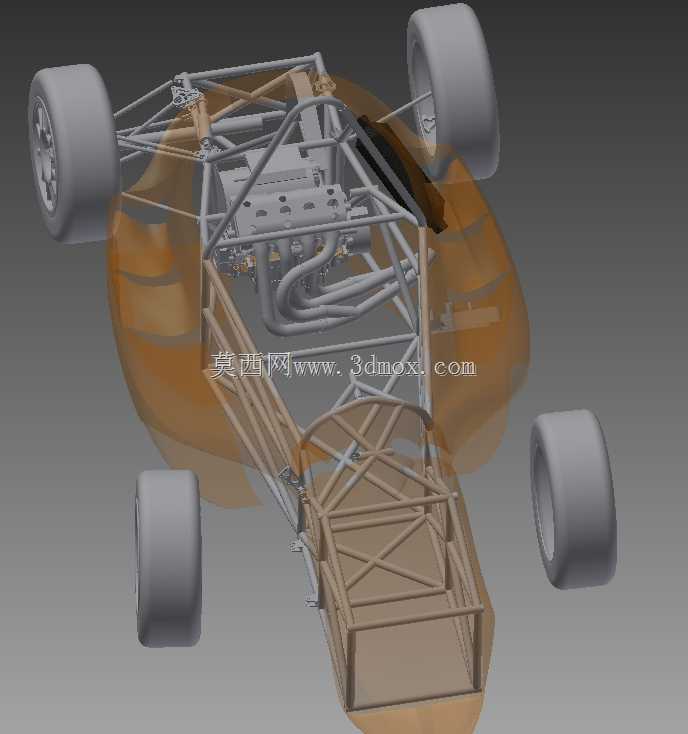

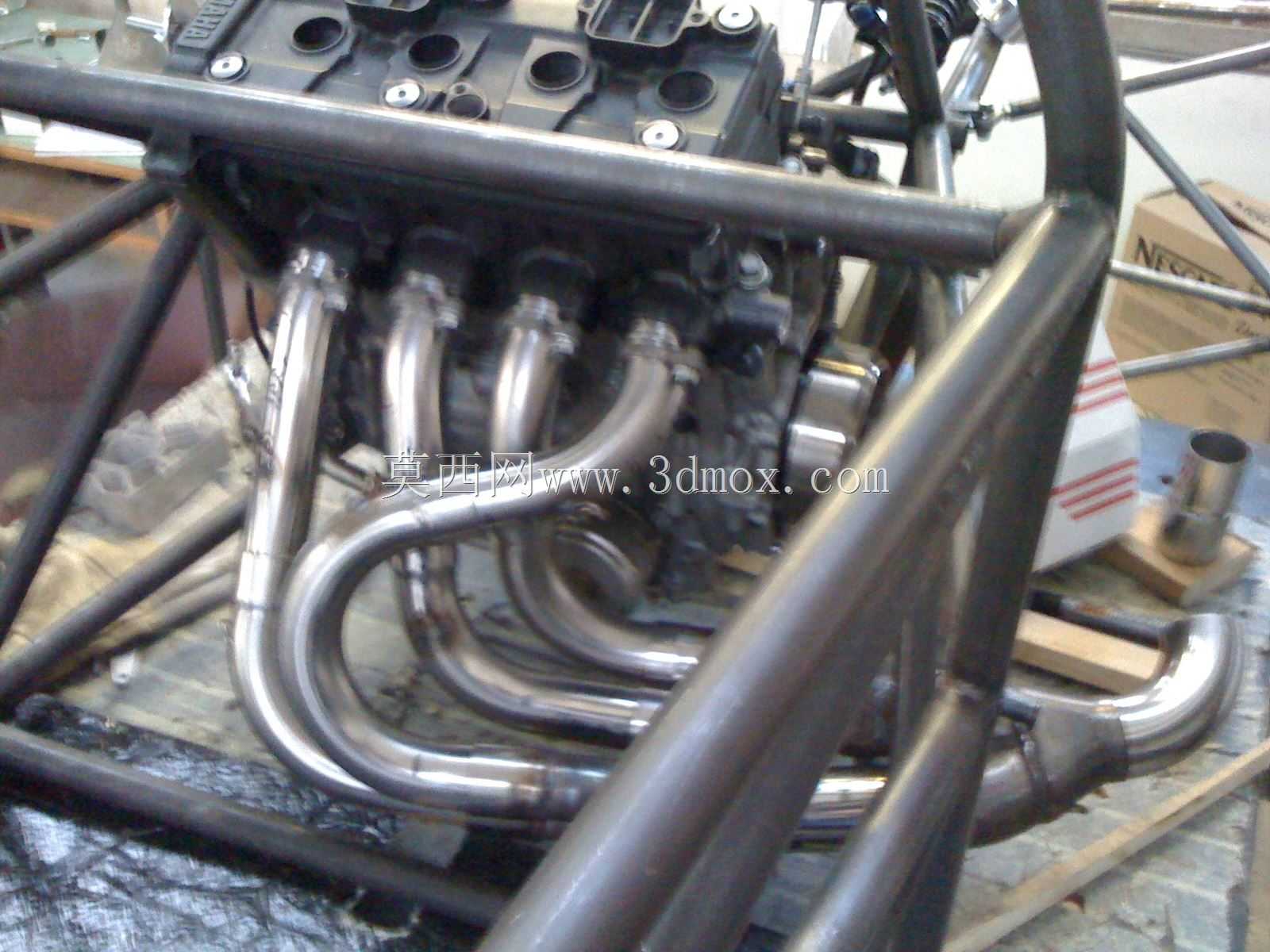

　　这套排气系统结构针对小排量高转赛车动力单元开发，核心应用场景聚焦于大学生方程式赛车、业余场地竞速赛车这类对动力响应、重量控制有严苛要求的轻量化竞速车辆，区别于民用乘用车排气兼顾静音、排放与低扭的设计取向，整套结构从管路走向、管径匹配到支撑固定都完全围绕高转速区间的排气效率优化展开。从实际装车边界来看，整套排气直接对接直列四缸发动机的缸盖排气侧接口，每缸对应独立的等长歧管段，歧管弯曲段全部采用大曲率冷弯成型工艺，避免管路内壁出现褶皱导致的排气紊流，四个独立歧管在发动机侧下方完成汇流，汇流腔的容积经过反复匹配，既保证各缸排气脉冲不会互相干扰，又能利用排气脉冲的抽吸效应提升气缸扫气效率，这对于高转工况下的进气填充率提升有直接作用。

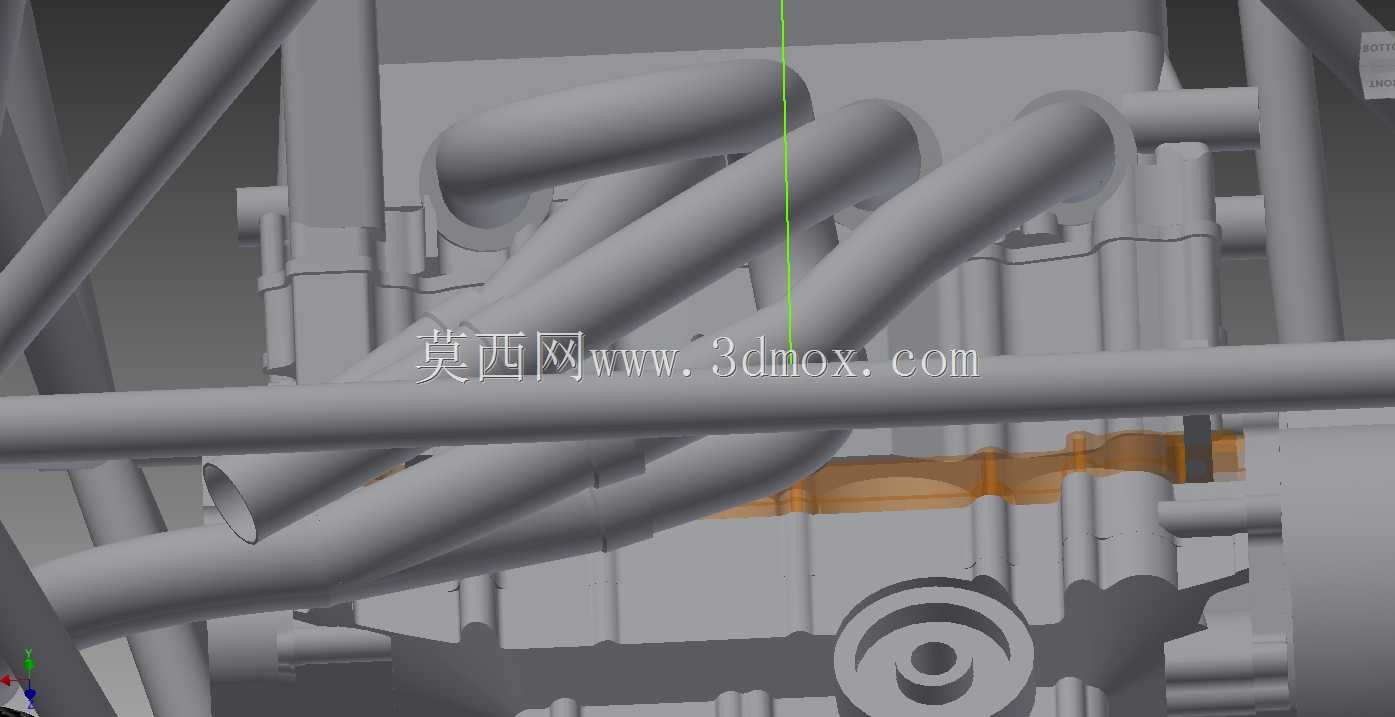

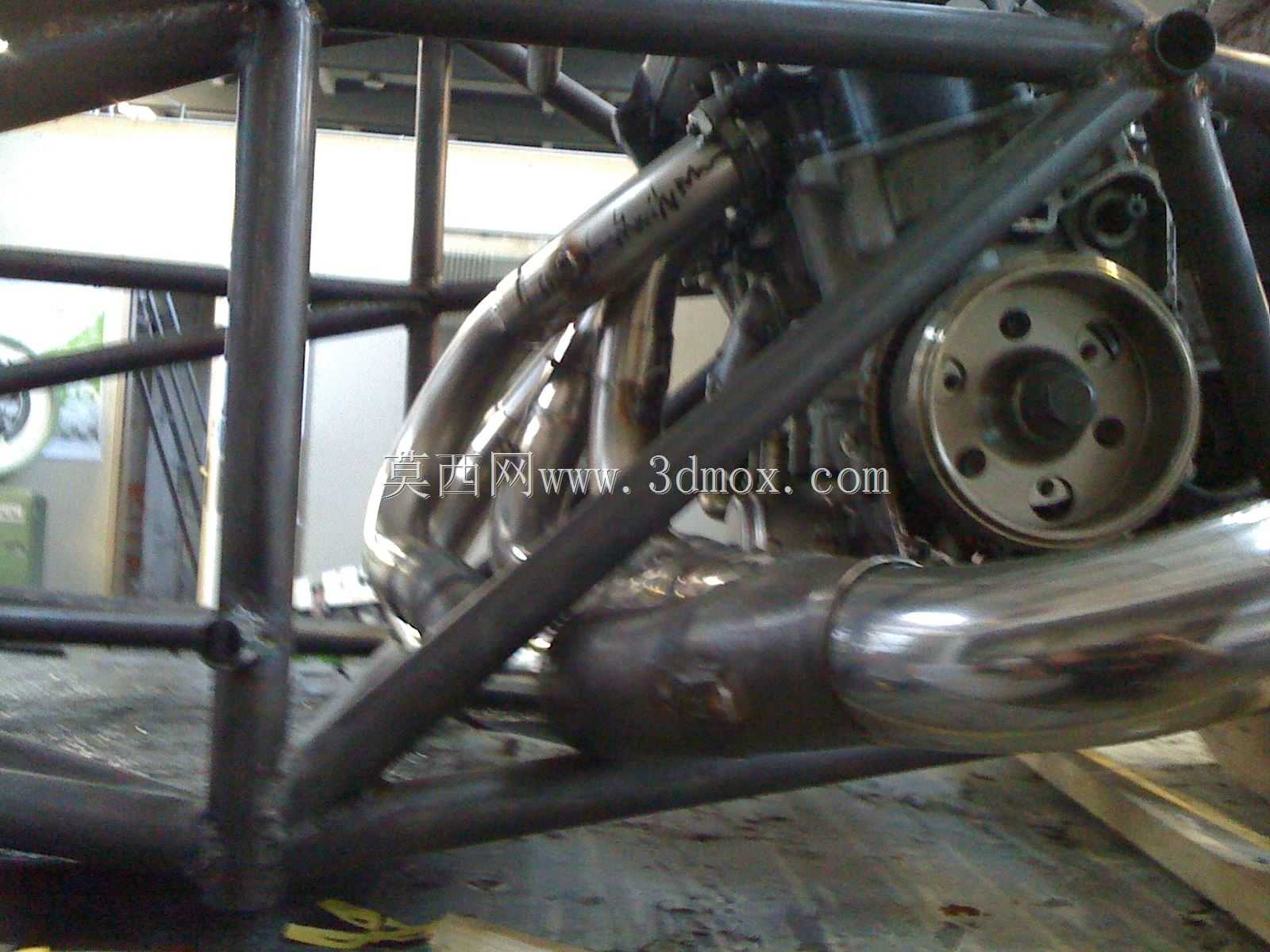

　　设计过程中首先要规避的就是与周边车架钢管、发动机悬置结构的干涉问题，从装车实物能看到，车架的主防滚架斜撑管从排气歧管侧方穿过，设计时特意调整了第三、第四缸歧管的弯曲角度，让管路与车架管之间预留了至少15mm的间隙，既满足后期包裹隔热层的空间需求，也避免车辆行驶过程中车架振动与排气系统产生硬接触摩擦。管路的固定点全部采用带橡胶减震衬套的吊耳结构，分别在歧管汇流段、尾段入口处设置两个固定点，固定点的位置特意选在排气系统振动节点上，能最大程度降低发动机振动传递到车架的幅度，避免长时间高负荷运行后吊耳出现疲劳断裂。从功能特性上看，这套排气没有设置民用车辆常见的三元催化、消音鼓等结构，整个管路从缸盖出口到最终排气出口的内壁都保持光滑过渡，

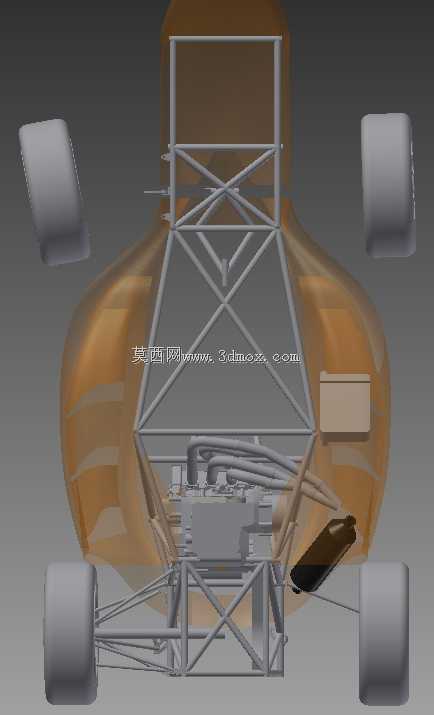

　　尽可能降低排气背压，实测在发动机转速达到12000rpm的额定工况下，整套系统的排气背压能控制在15kPa以内，相比同排量民用车辆排气降低了近60%，能让发动机的高转功率输出提升8%左右。设计时还特意考虑了材料的选用，所有歧管段都采用304不锈钢薄壁管材，管壁厚度控制在1.2mm，在满足高温强度要求的前提下尽可能降低结构重量，整套排气系统的总重量控制在3.8kg，比同规格铸铁排气轻了近7kg，对于轻量化要求极高的赛车来说，这部分减重对前后轴荷分配的优化也有实际帮助。另外在管路走向设计时，特意让排气出口避开了后悬架的摆臂运动行程，也避开了后方的散热器进风区域，避免高温排气直接吹向散热器影响散热效率，同时排气出口的朝向略微向下倾斜，

　　能避免车辆行驶过程中排气气流卷起地面的尘土附着在后方的传动部件上。在安装边界的匹配上，歧管与缸盖的连接法兰采用6mm厚的不锈钢钢板激光切割成型，法兰上的螺栓孔位置完全匹配缸盖排气侧的原厂螺纹孔，不需要对缸盖做任何改装就能直接安装，法兰密封面经过平面度精铣处理，保证高温工况下不会出现排气泄漏的问题。汇流段之后的管路直径从38mm逐步扩张到51mm，管径的扩张角度控制在7度以内，避免管径突变导致的排气涡流产生，这个角度是经过多次流体仿真验证的最优值，既能实现排气的顺畅扩容，又不会因为扩张角度过大导致气流分离。整套结构的设计过程中没有采用复杂的异形腔体结构，所有弯曲段的曲率半径都保持在管径的2.5倍以上，既方便弯管设备的加工成型，也能减少加工过程中的管壁减薄问题，保证每个管路段的结构强度一致性。
