通用电气类传感器安装固定载座结构

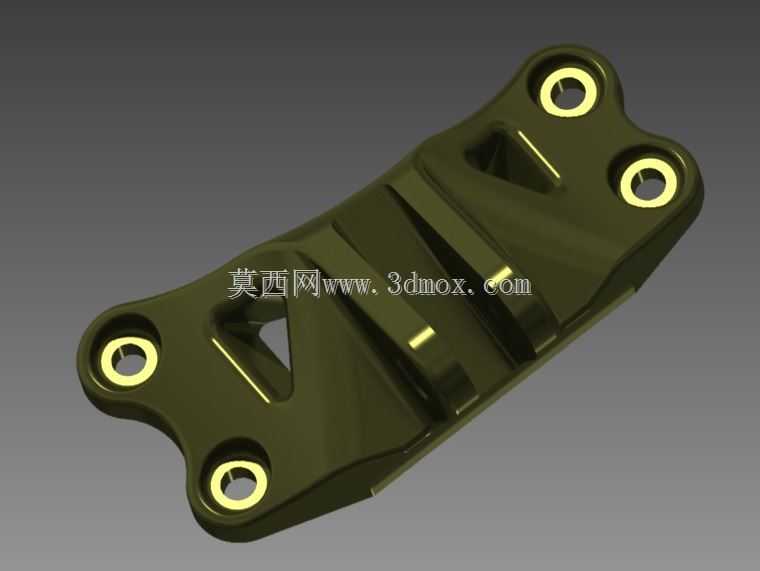

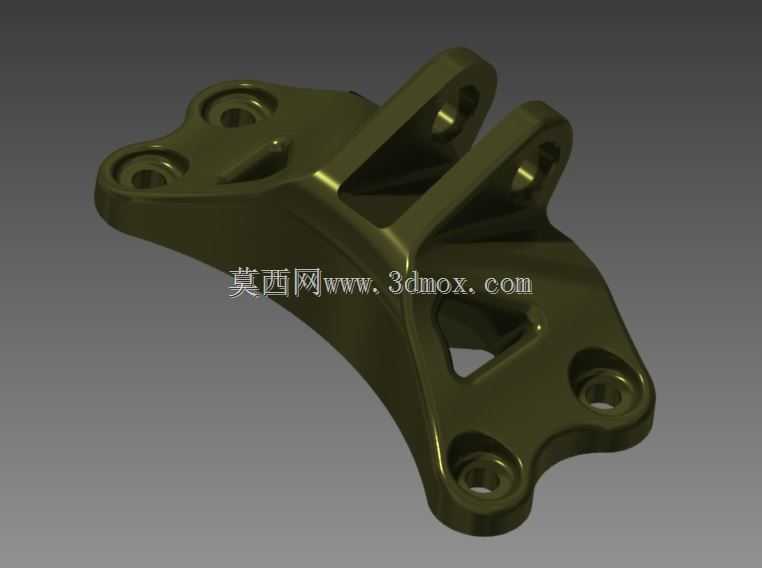

　　该载座结构主要应用于工业传感检测场景下的传感器安装承载环节，常见于自动化生产线、工业设备状态监测点位、电气控制柜内部传感模块固定等工况，核心作用是为传感检测元件提供稳定的安装基准，隔绝设备运行过程中产生的多余振动干扰，保证传感检测数据的采集精度，同时兼顾安装点位的结构强度需求，避免长期运行过程中固定结构出现形变偏移导致检测失准。从结构功能特性来看，该载座采用一体化成型的承载结构设计，四个角位设置带衬套的安装孔位，孔位内嵌的金属衬套能够有效分散螺栓锁紧时的压应力，避免塑料或轻质合金基体在反复拆装、长期受振过程中出现孔位开裂、滑牙等失效问题；载座主体设置多道加强筋结构，在中部开设三角形减重镂空，

　　在不降低整体结构刚度的前提下尽可能削减自身重量，适配对安装负载有严格限制的轻量化设备场景。设计过程中优先考虑了安装边界的适配性，四个安装孔采用对称式布局，孔位间距遵循通用电气传感元件的安装孔距标准，能够直接适配市面多数同规格通用类传感器的安装需求，不需要额外加工转接板；载座中部的定位卡槽与传感元件的底部定位凸台完全契合，安装时能够快速完成对位，减少现场装配的调整时间，卡槽两侧设置的限位挡边能够限制传感元件在横向、纵向的窜动，即使设备存在持续的小幅振动，传感元件也不会出现位置偏移。从刚度匹配的设计思路来看，该载座没有盲目追求极致的轻量化，而是针对承载场景做了刚度优化：由于这类载座多用于封闭的设备腔体内部，

　　日常运行中不会受到直接的外力冲击，但会持续受到设备运行传递的振动载荷，如果梁体刚度不足，会导致载座随振动产生谐振，直接影响传感器的检测精度，因此设计时在载座的受力弯折处做了加厚处理，加强筋的走向完全贴合应力传递路径，将安装孔位承受的锁紧力、振动载荷均匀分散到整个载座基体上，避免局部应力集中导致的结构断裂。外形尺寸方面，载座整体为不规则对称板状结构，整体厚度控制在适配常规安装空间的范围内，四个安装孔的中心距严格匹配通用安装标准，安装后载座底部与安装基面完全贴合，不会出现悬空翘边的问题；载座边缘全部做了圆角过渡处理，避免装配过程中锐边划伤操作人员或者损坏相邻的线缆、元器件。实际选型应用时，

　　需要注意安装基面的平面度误差不能超过常规机械安装的允许范围，如果基面存在明显的凹凸不平，强行锁紧螺栓会导致载座产生内应力，长期运行下可能出现形变开裂；由于载座的减重镂空设计兼顾了散热需求，安装在发热较大的传感模块下方时，镂空区域能够形成空气对流通道，带走传感模块工作产生的部分热量，延长元件的使用寿命。在装配流程上，该载座不需要特殊的安装工具，使用常规内六角螺栓即可完成固定，安装时先将载座通过卡槽与传感元件预固定，再对准安装基面的螺纹孔逐步锁紧对角螺栓，保证每个孔位的锁紧力矩均匀，避免单侧受力过大导致载座变形。这类载座结构看似简单，实则在细节处兼顾了承载、定位、减振、减重、散热多重需求，没有多余的冗余结构，每一处结构设计都对应实际工况下的具体需求，是工业传感安装场景中非常典型的实用型承载结构，能够为同类型安装固定件的结构设计提供参考，建模过程中需要重点关注安装孔位的位置度公差、加强筋的厚度过渡、卡槽的尺寸精度，这些细节直接决定了成品的装配适配性与实际使用寿命。
