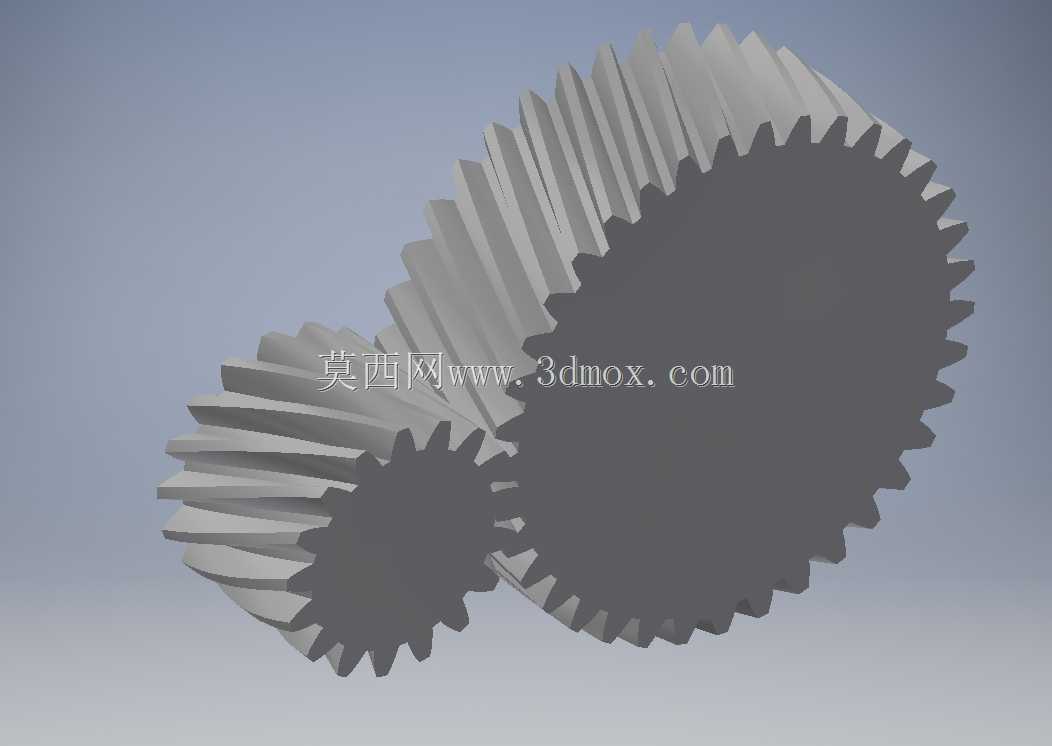

这套螺旋齿轮副的设计,核心是解决交错轴之间的回转运动传递需求,在实际工业场景里,这类传动结构常出现在精密仪表的进给机构、小型动力传输单元、轻工设备的分动模块中,区别于直齿圆柱齿轮只能平行轴传动的局限,螺旋齿轮可以实现空间交错轴之间的动力输送,适配很多紧凑布局下的传动路径转向需求。从结构特性来看,两个齿轮的轮齿都呈螺旋状排布,啮合过程中轮齿是逐步进入接触再逐步脱离的,不会像直齿轮那样整齿突然冲击啮合,所以传动过程的平稳性更好,运行时的噪音和振动控制表现更优,适合对传动平顺性有一定要求的中低速、轻载传动场景。设计这类齿轮副的时候,首先要匹配交错轴的夹角参数,常规应用里多采用90度交错的布局,但也可以根据设备内部的轴系排布调整轴交角,
轮齿的螺旋角是核心参数之一,两个配对齿轮的螺旋角需要根据轴交角匹配,既要保证啮合时的齿面接触面积足够,避免局部应力集中导致齿面过早磨损,也要控制轴向力的大小——螺旋齿轮传动过程中会产生轴向分力,设计时需要给配套的轴承预留轴向承载的安装空间,轴系的定位结构也要考虑轴向力的方向,避免运行过程中出现轴窜动影响传动精度。从外形和安装边界来看,这套齿轮副采用的是两齿轮外啮合的布局,大齿轮和小齿轮的中心距需要严格按照模数、螺旋角、齿数参数计算确定,安装时两个齿轮的轴线空间位置度要控制在公差范围内,否则容易出现轮齿偏载、啮合间隙不均的问题,轻则加剧齿面磨损,重则出现卡滞断齿的故障。齿宽的设计也结合了承载需求做了匹配,
既保证足够的齿面接触长度来传递额定扭矩,也不会因为齿宽过大导致轴向尺寸冗余,占用过多设备内部的安装空间。在实际选型应用时,这类螺旋齿轮副不适合大扭矩重载的传动场景,因为其啮合属于点接触逐步扩展为线接触的形式,接触应力相比平行轴斜齿轮要高,重载下容易出现齿面点蚀的问题,多用于仪表、小型自动化设备、办公机械这类载荷不大但对传动平稳性、布局紧凑度有要求的场合。设计建模过程中,轮齿的螺旋线导程需要和螺旋角精准匹配,齿廓采用渐开线齿形,保证啮合过程中传动比恒定,两个齿轮的配对侧隙也要根据使用场景调整,精密传动场景下侧隙要控制在较小范围,减少回程误差,有正反转需求的场景还要考虑侧隙对换向冲击的影响,必要时可以采用消隙结构配合使用。
安装轴的轴伸尺寸要和齿轮的轮毂孔径匹配,键槽的位置要和轮齿的相位做对应,方便装配时调整啮合位置,齿轮的端面要和安装轴的轴线保持垂直,避免运行时出现轮齿轴向错位的问题。另外这类齿轮的润滑也需要在设计时提前考虑,因为交错轴啮合的齿面相对滑动速度比平行轴齿轮高,润滑不充分容易出现齿面胶合的失效形式,中低速场景可以采用脂润滑,转速稍高的场景要预留油润滑的通道,保证啮合区有足够的润滑剂覆盖。
