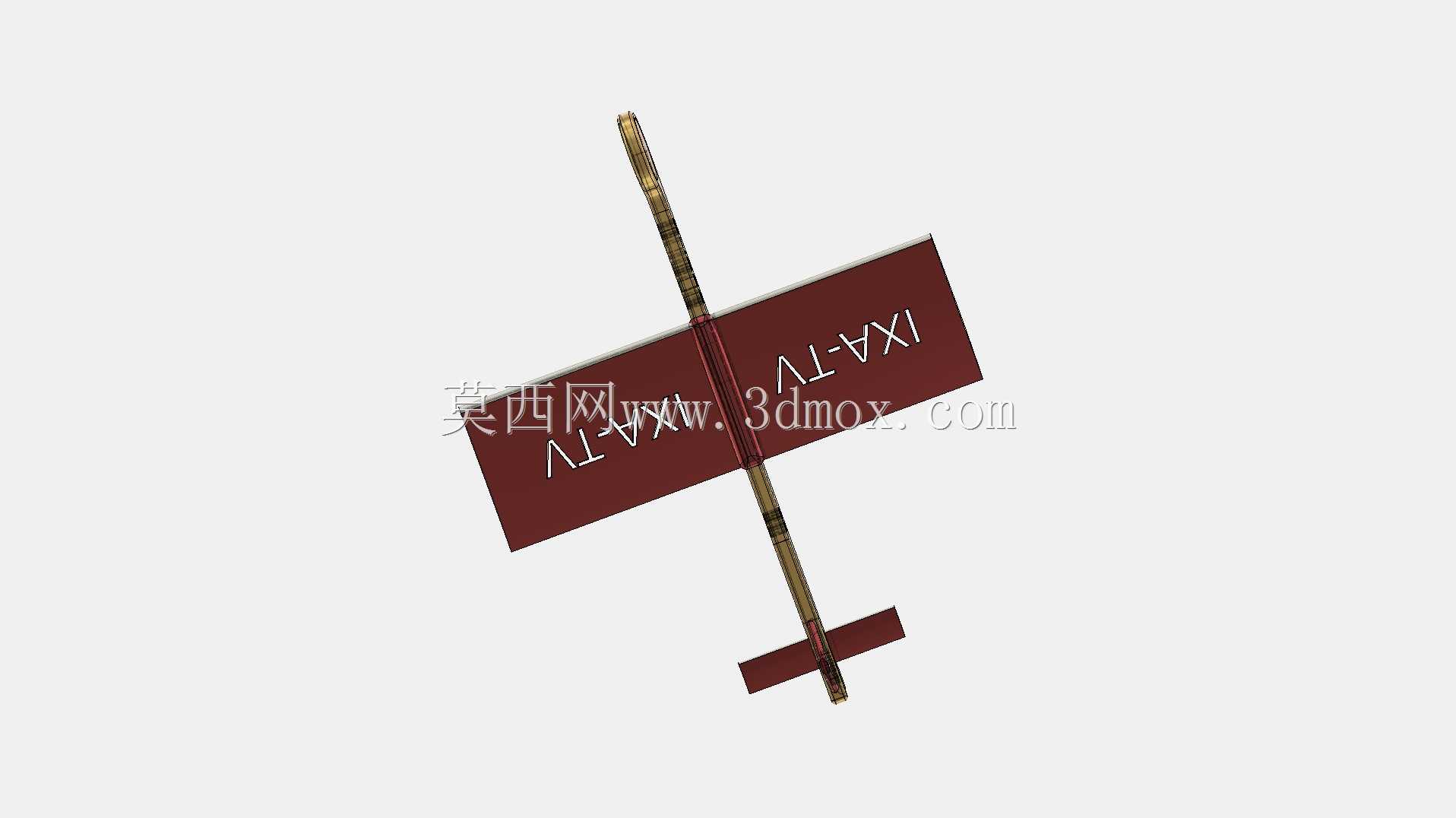

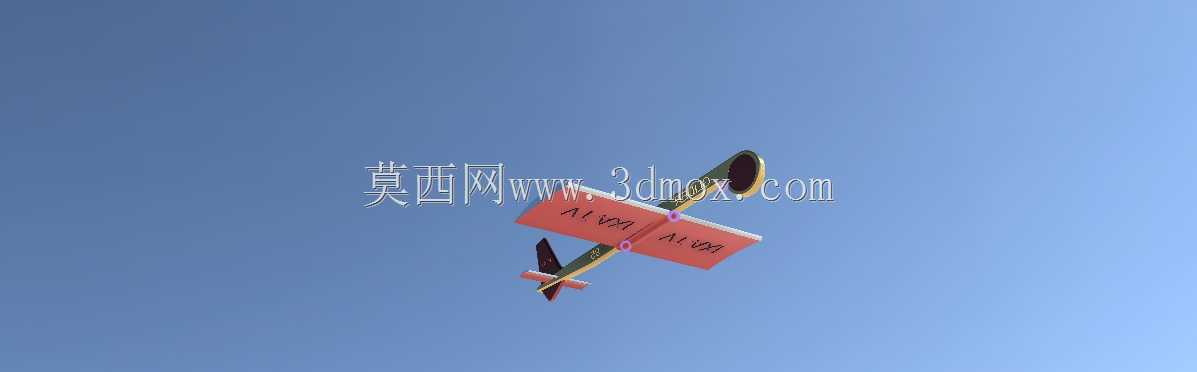

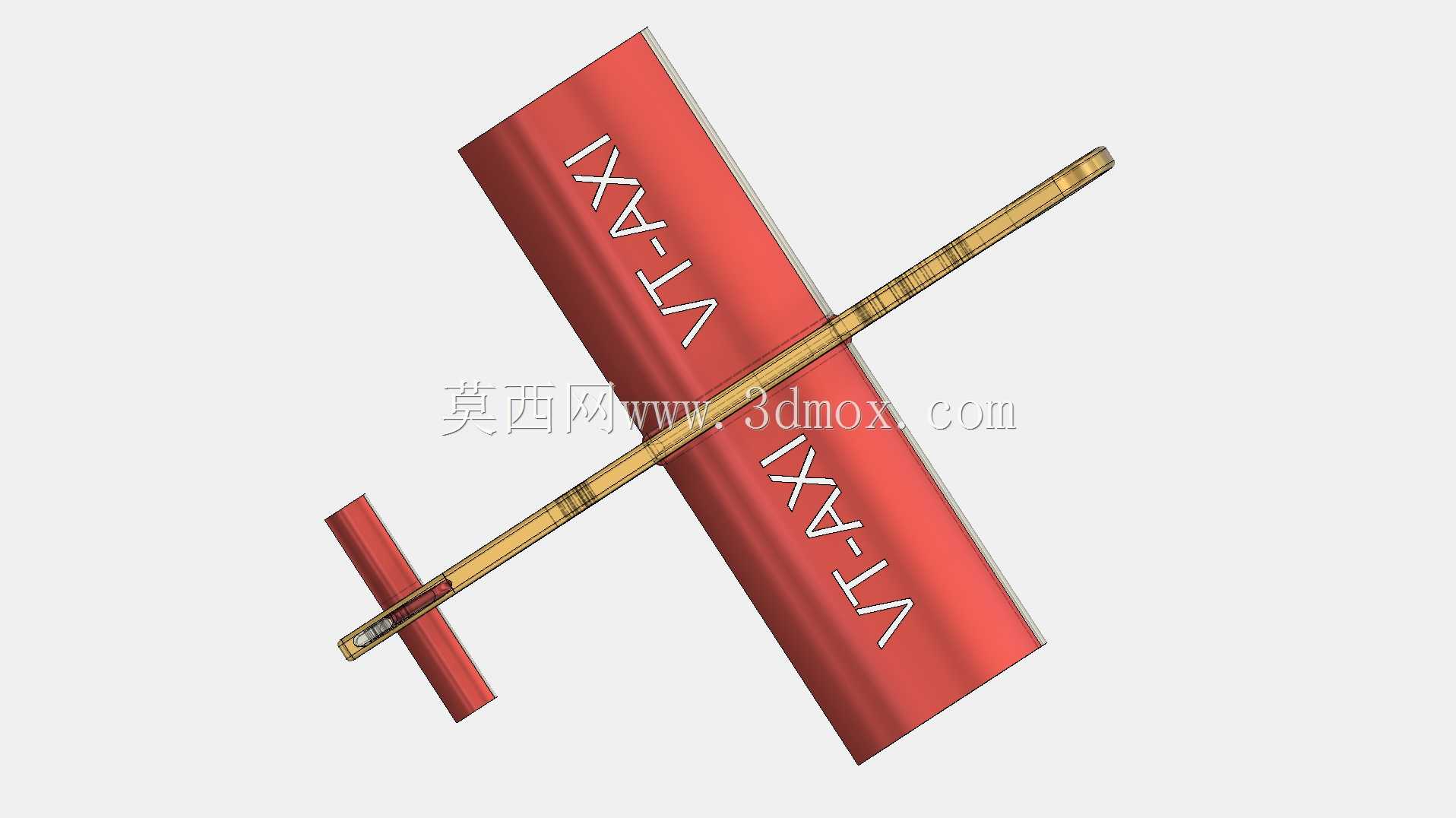

小型手掷滑翔飞行器结构设计方案

这款手掷滑翔飞行器的设计，核心面向青少年航空科普教学、户外休闲航模体验以及基础空气动力学教学演示场景，区别于动力航模，它完全依靠初始投掷动能结合空气升力完成滑翔飞行，无需额外动力组件，整体结构做了极致轻量化处理，适配无动力滑翔的气动需求。从功能特性来看，整机采用上单翼布局，机翼设置了轻微上反角，能够在滑翔过程中自动修正滚转偏差，提升飞行稳定性，即便投掷力度与角度存在小幅偏差，也能维持平稳的滑翔姿态，降低新手操作门槛。尾翼部分包含垂直安定面与水平安定面，垂直尾翼负责航向稳定，避免飞行过程中出现偏航打转的问题，水平尾翼则用于调整俯仰力矩，可通过微调尾翼角度适配不同投掷力度下的滑翔姿态，兼顾滑翔距离与滞空时间。设计思路上，首先围绕低雷诺数下的气动效率做优化，机翼采用平凸翼型，在低速飞行状态下能够获得较高的升阻比，减少滑翔过程中的动能损耗，拉长滑翔距离。机身主体采用细长杆状结构，在保证结构强度的前提下尽可能缩小迎风截面积，降低飞行过程中的压差阻力，机翼与机身的连接位置做了圆角过渡处理，避免连接处产生气流分离影响升力表现。整机的重心位置设置在机翼弦长的三分之一处，这一位置是低速滑翔飞行器的最优重心区间，既不会因为重心过前导致滑翔时快速低头坠地，也不会因为重心过后出现抬头失速的问题。从安装边界与尺寸适配来看，整机翼展控制在适合单手握持投掷的区间，机身长度与翼展的比例经过多轮迭代调整，能够适配普通人手掷的发力习惯，投掷时握持机身中段即可完成发力，无需额外的发射装置。机翼与机身的连接采用嵌入式卡扣结构，无需额外粘接紧固件，既可以快速拆装收纳，也能在发生轻微碰撞时通过结构卸力避免部件断裂，提升户外使用的耐用性。机翼表面做了轻微的扭转设计，能够延缓翼尖失速的出现，即便在滑翔末段速度降低的状态下，也能维持机翼的升力输出，避免突然失速坠落。在实际应用中，这款滑翔机既可以作为航空科普教学的实操教具，让学习者通过调整尾翼角度、投掷力度直观感受空气动力学的基本原理，也可以作为户外休闲的轻量化玩具，对起降场地没有特殊要求，开阔的草坪、平整的开阔场地都可以完成投掷滑翔，整体结构没有尖锐突出部件，使用过程中的安全性也有充足保障。设计过程中还针对不同重量的配重做了适配预留，可根据使用场景的风力大小调整机头配重，在微风环境下适当减轻配重提升滑翔滞空时间，在风力稍大的场景下适当增加机头配重提升抗风稳定性，拓宽了产品的适用场景范围。
