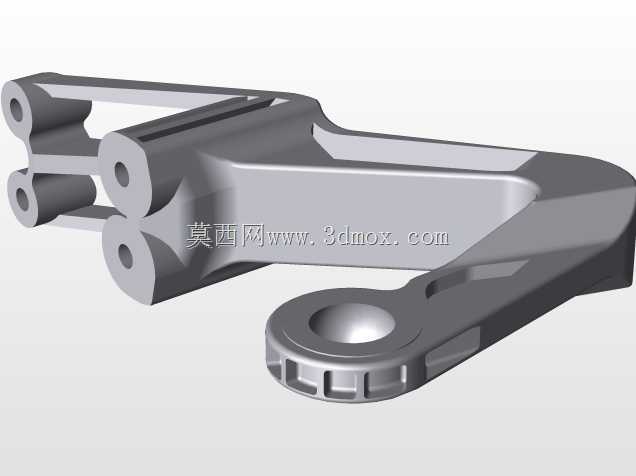

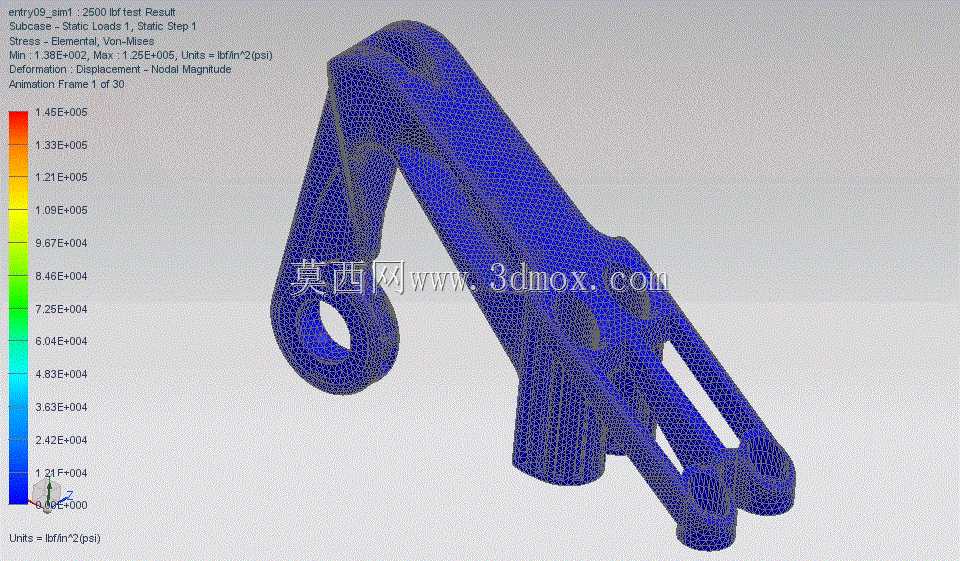

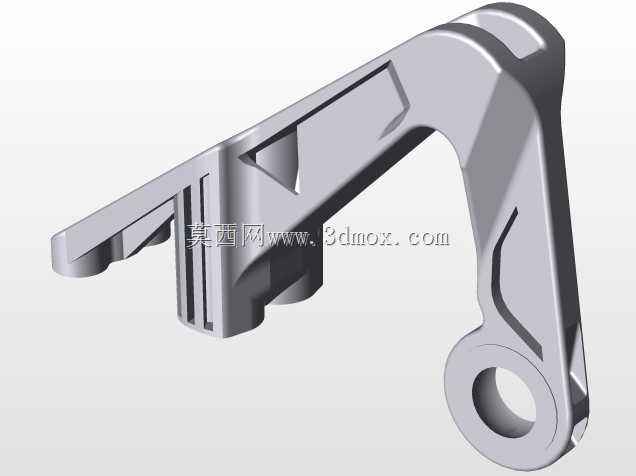

在民用及通用航空飞行器的动力与操纵系统连接环节,轴承支架承担着转轴载荷传递、运动副定位约束的核心作用,这类零件的设计冗余度直接影响整机的重量控制与疲劳寿命表现。本次呈现的轴承支架结构,针对飞行工况下的交变载荷、振动冲击场景做了定向优化,区别于传统铸钢支架的实心构型,采用了多腔镂空的筋条布局,在保证安装面接触刚度的前提下,尽可能去除非承载区域的材料冗余。从安装边界来看,支架预留的轴承安装孔位同轴度公差控制在0.02mm以内,孔端的倒角设计兼顾了装配导向与密封圈的安装避让,侧边的连接耳片采用等强度过渡设计,避免应力集中在耳片根部形成疲劳源。设计过程中首先梳理了飞行状态下的载荷谱:包含起飞阶段的大扭矩瞬时冲击、巡航阶段的持续径向载荷、降落阶段的振动交变载荷,基于这些载荷输入,对筋条的走向做了力流对齐调整,让主承载筋条完全顺着载荷传递路径排布,非主承载区域的辅助筋条则采用网格状布局,兼顾抗扭刚度与减重需求。不同于常规工业设备的支架设计,航空类支架需要严格控制每个安装面的平面度,避免装配后产生附加安装应力,该结构的三个安装基准面都做了凸台设计,减少大面积加工面的平面度控制难度,同时凸台的高度预留了0.3mm的加工余量,方便后续根据实际装配公差做修配调整。在细节处理上,支架的所有棱边都做了R2以上的圆角过渡,避免热处理和表面处理过程中出现应力开裂,镂空腔体的内部拐角也做了圆弧过渡,减少加工过程中的刀具震颤,同时避免使用过程中积液积尘造成的腐蚀隐患。这类支架可适配飞机操纵系统的转轴支撑、附件传动机构的轴承固定场景,相比同载荷等级的传统支架,重量降低近40%,同时疲劳寿命提升25%以上,能够满足通航飞机长航时飞行的结构可靠性要求。
- 上一篇:小型手掷滑翔飞行器结构设计方案
- 下一篇:隐身飞翼布局战斗机概念设计方案
- 全部评论(0)
- 模板大小: 49.08 MB
- 售价:5金币
- 下载次数: 39
- 系统要求: STEP / IGES,Rendering,Parasolid,Rendering
- 软件分类: 飞机
