三针微型传感器连接线缆组件结构设计

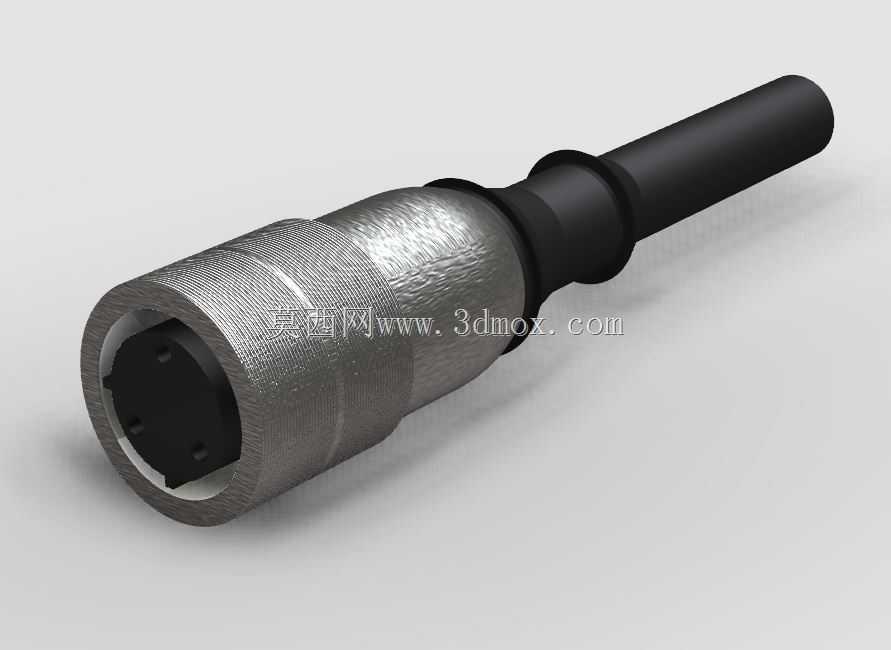

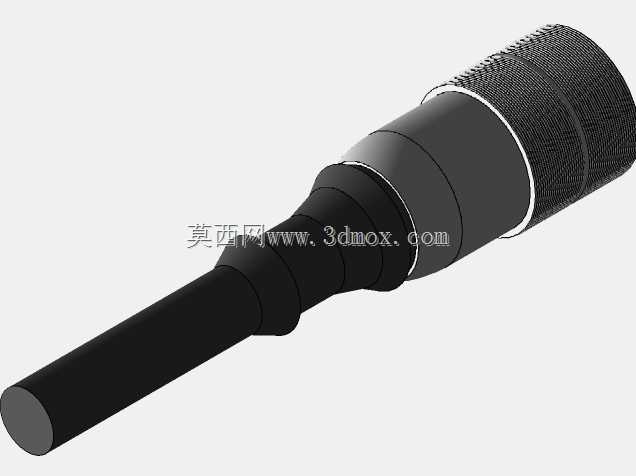

这类三针微型线缆组件主要适配工业场景下的小型传感器信号传输需求，常见于自动化产线的接近开关、光电传感器、小型压力检测元件的接线环节，在紧凑安装空间的设备内部走线场景中应用广泛，比如半导体分拣设备的工位检测端、小型装配机械的限位信号采集端，都需要这类小体积接插件来完成传感器与控制模块的电气连接，避免大尺寸接头占用过多安装空间，干扰周边运动部件的运行轨迹。从结构设计来看，接头端采用金属外壳滚花处理，既可以提升插拔操作时的摩擦力，方便操作人员在设备狭小缝隙内完成盲插操作，也能为内部插针提供足够的结构防护，抵御车间内常见的轻微磕碰、油污侵蚀，金属外壳的屏蔽结构还能减少周边伺服电机、动力线缆产生的电磁干扰，保证传感器微弱信号传输的稳定性。线缆与接头衔接位置做了阶梯式的应力释放结构，橡胶护套从接头端向线缆方向逐步收窄，能够缓冲设备运行时线缆反复弯折产生的应力，避免线缆芯线在接头根部出现断裂，适配设备运动工位上传感器随部件小幅往复移动的使用场景，延长接线组件的实际使用寿命。内部插针采用三针等距排布，对应传感器的电源正、信号输出、电源负三个接线点位，插针外围的黑色绝缘基座采用耐温工程塑料材质，能够隔绝相邻插针之间的信号串扰，同时适配工业现场常见的-20℃到80℃的工作温度范围，不会因为车间温度变化出现绝缘材质脆化、变形的问题。在安装边界上，接头金属外壳的外径控制在适配M8规格安装螺纹的尺寸范围内，线缆外径匹配常规的传感器护套线规格，安装时不需要额外扩孔或者定制特殊固定件，可直接兼容现有工业传感器的标准安装位，接头插入配对插座后的外露长度较短，不会在设备内壁、走线槽内形成突出的结构剐点，方便走线时将线缆顺着设备钣金内壁排布固定，减少走线空间的占用。建模过程中还原了接头表面的滚花纹理、橡胶护套的阶梯形变径结构、插针端的绝缘基座轮廓，能够直接用于设备走线布局的干涉检查、传感器安装工位的装配模拟，帮助设计人员在整机设计阶段提前验证接线空间是否充足，避免后期装配时出现接头与周边结构件干涉、线缆弯折半径不足的问题。
