涡轮增压用液体CO2冷却中冷器结构设计

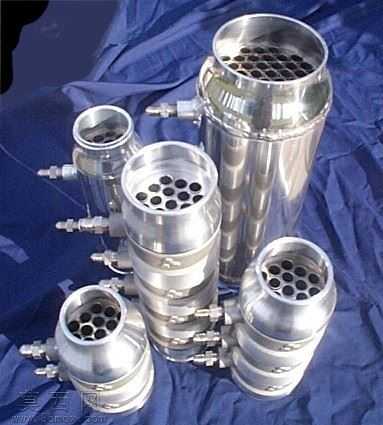

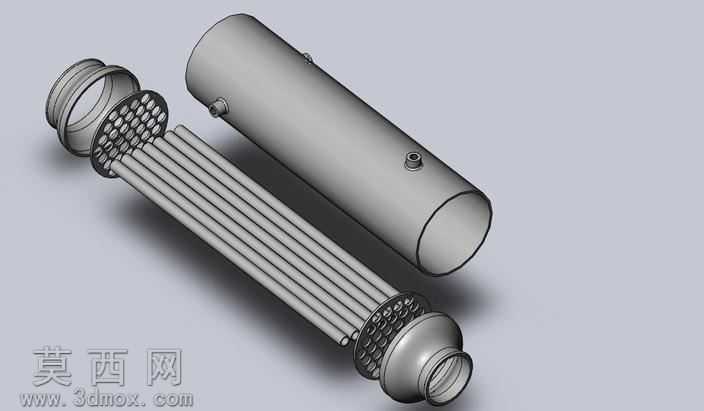

本作品为适配涡轮增压系统的液体CO2冷中冷器三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于涡轮增压系统的进气冷却需求确定核心筒体的尺寸参数，以卧式圆柱形承压筒体作为主体结构，建模过程中严格遵循压力容器的壁厚设计规范，对筒体两端的端盖密封结构、侧壁的介质接管接口做了精准的特征建模，其中进气端采用多孔布气结构设计，通过阵列特征完成进气孔的均匀排布，保证进入筒体的高温增压气体能够均匀分布，与冷却介质充分接触。渲染阶段采用金属材质赋予筒体外壳，调整材质的粗糙度与反射参数，还原金属壳体的哑光金属质感，对筒体表面的小尺寸接管、测温测压接口做了细节材质区分，采用稍亮的金属材质突出接口结构，同时添加柔和的环境光与定向光源，投射出自然的软阴影，清晰呈现筒体的整体轮廓与各接口的位置分布，让模型的结构辨识度大幅提升。结构设计上，该中冷器采用管内走高温增压气体、壳程通液体CO2的换热形式，筒体侧壁设置的多个小接口分别对应冷却介质的进出、温度压力检测功能，端盖采用快装密封结构，兼顾密封性能与后期维护的便捷性，进气端的多孔结构能够有效打散高速进入的增压气流，避免气流偏流导致的换热效率下降。设计思路围绕涡轮增压系统的进气降温需求展开，利用液体CO2的汽化潜热实现高效冷却，相比传统风冷中冷器能够大幅降低增压后的进气温度，提升发动机的充气效率，建模过程中对各部件的装配间隙做了合理预留，所有接口的尺寸均符合通用管路连接标准，保证模型具备实际生产参考价值，整体结构紧凑，卧式布局能够适配多数车型的发动机舱安装空间，在保证换热面积充足的前提下尽可能缩小整体体积，减少安装占用空间。
