埃斯特雷拉星型多缸动力机构

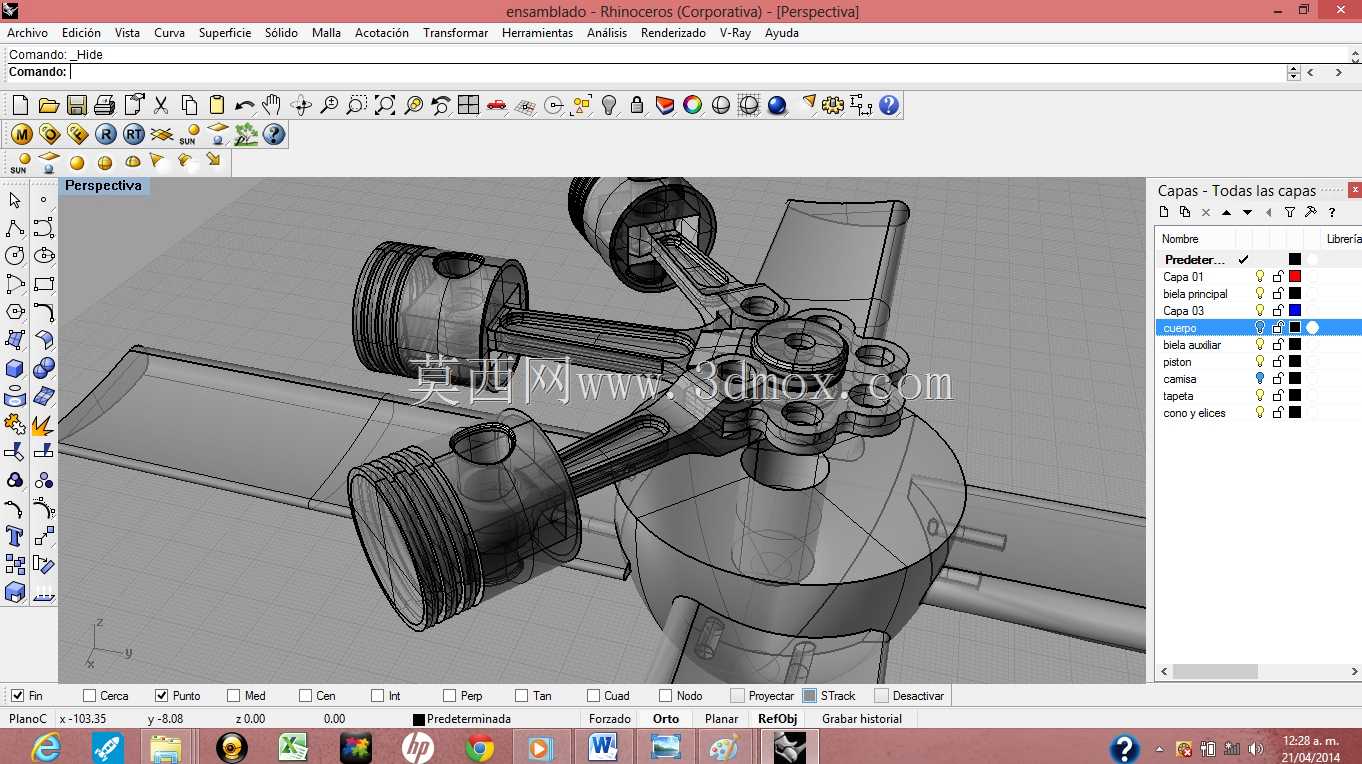

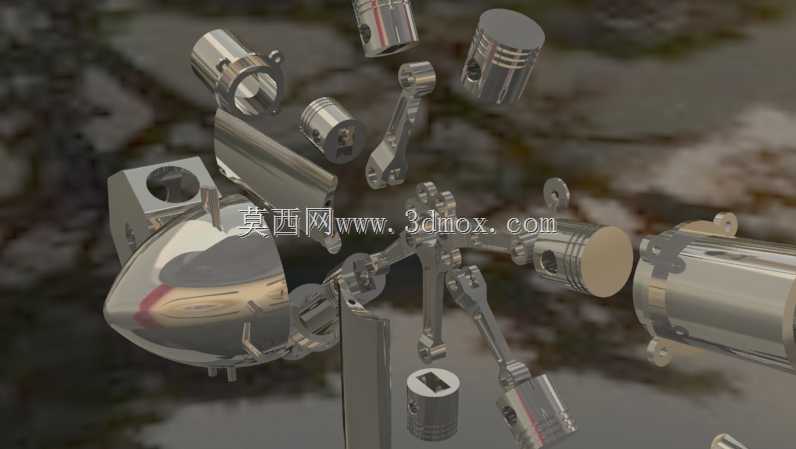

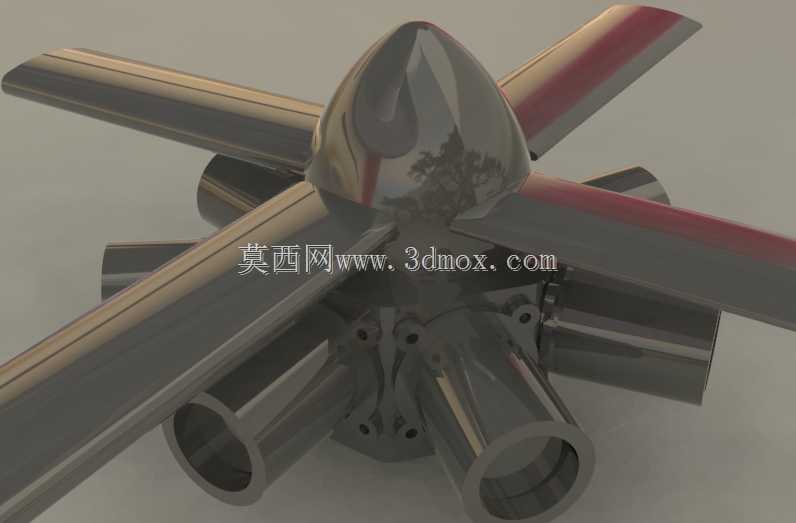

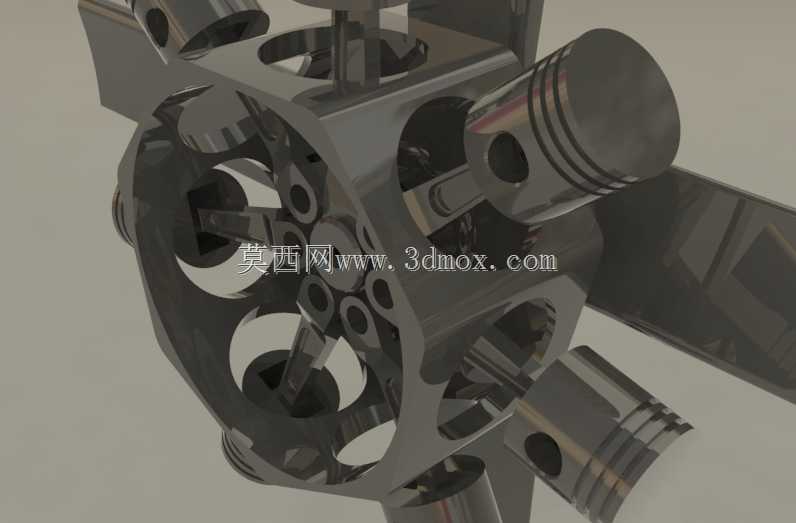

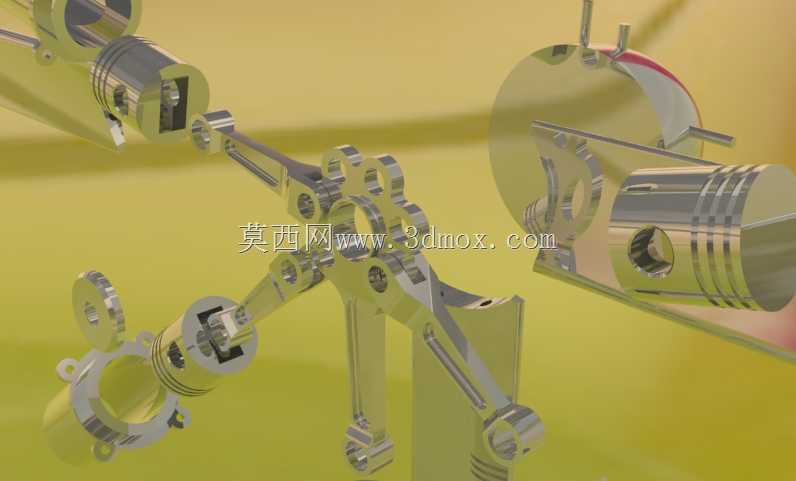

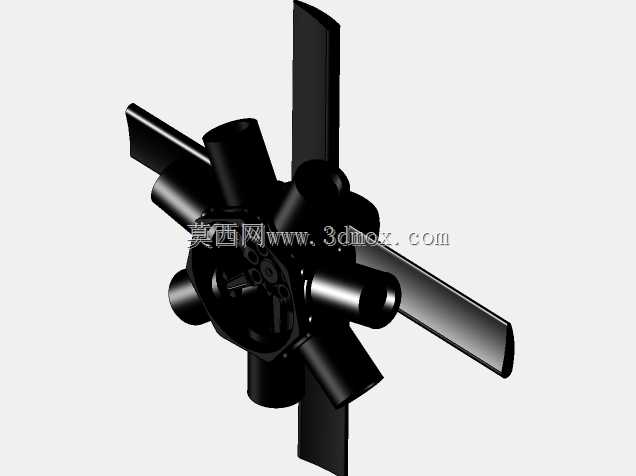

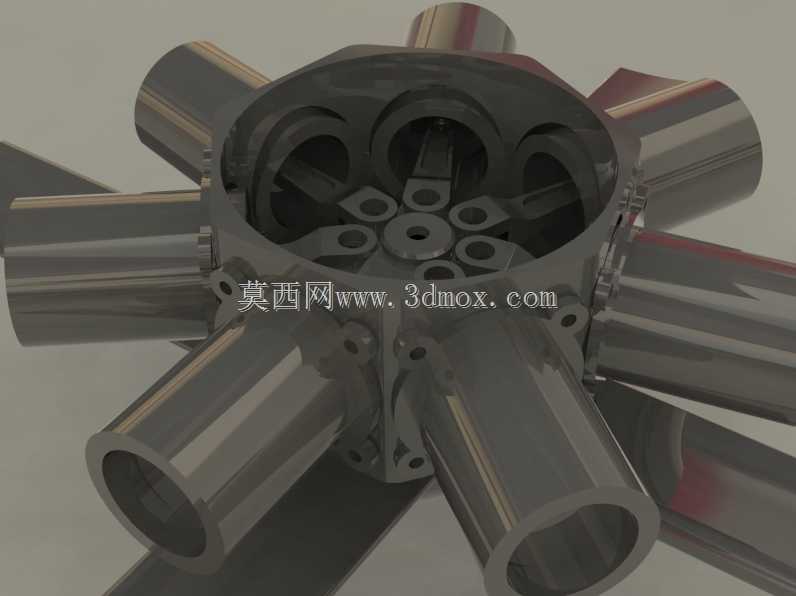

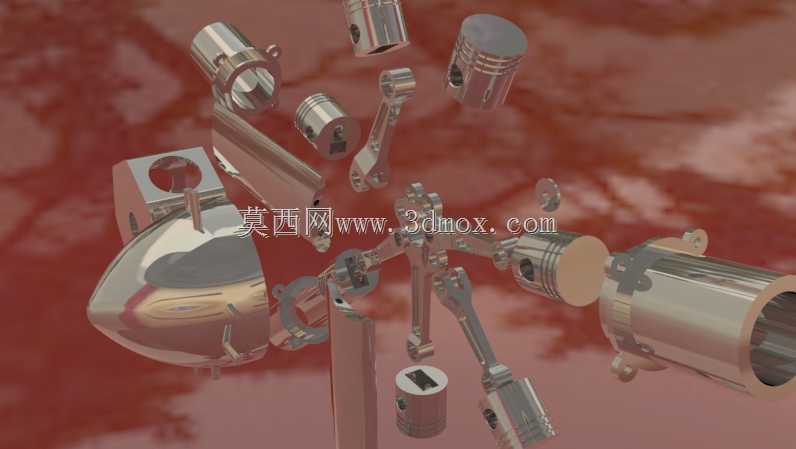

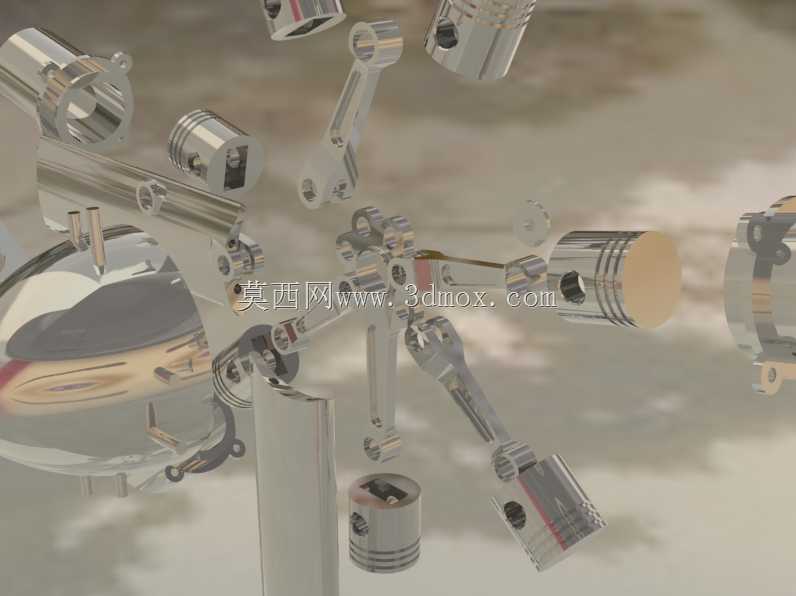

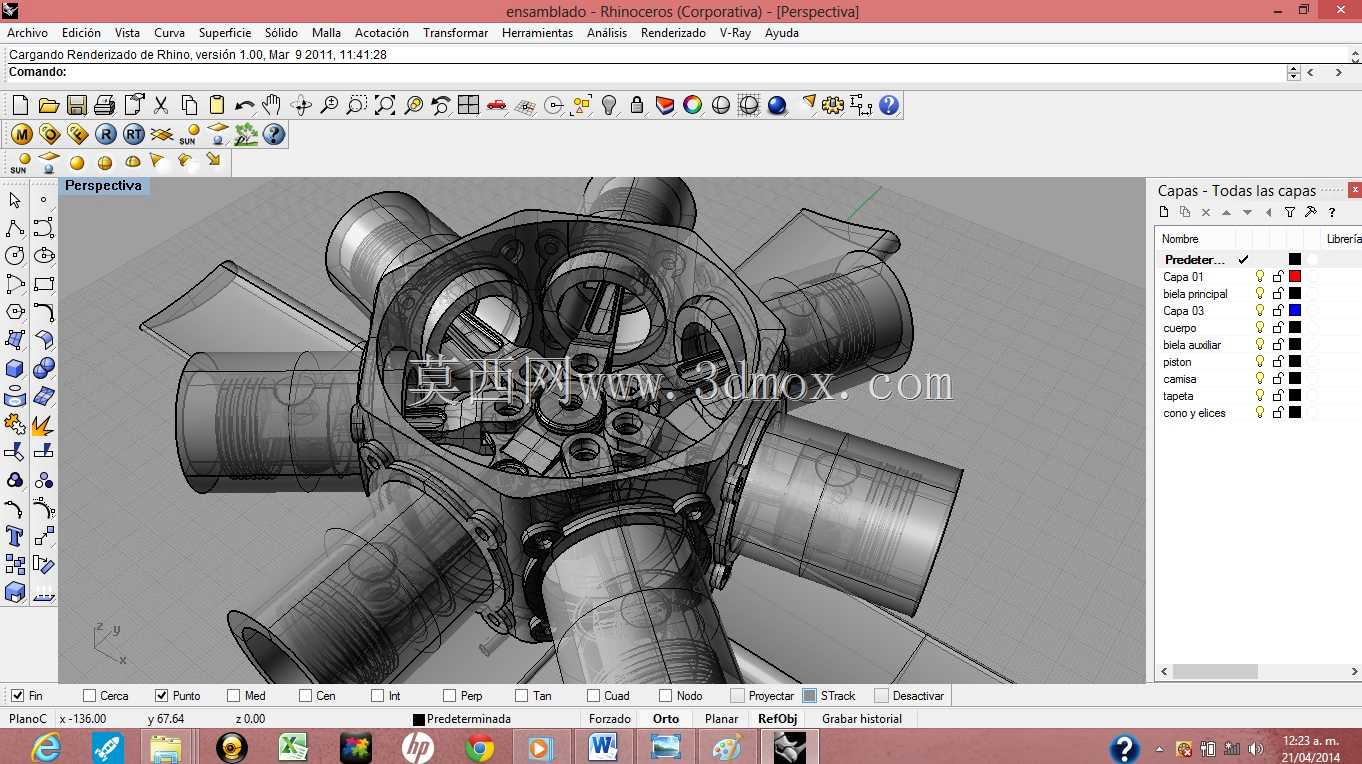

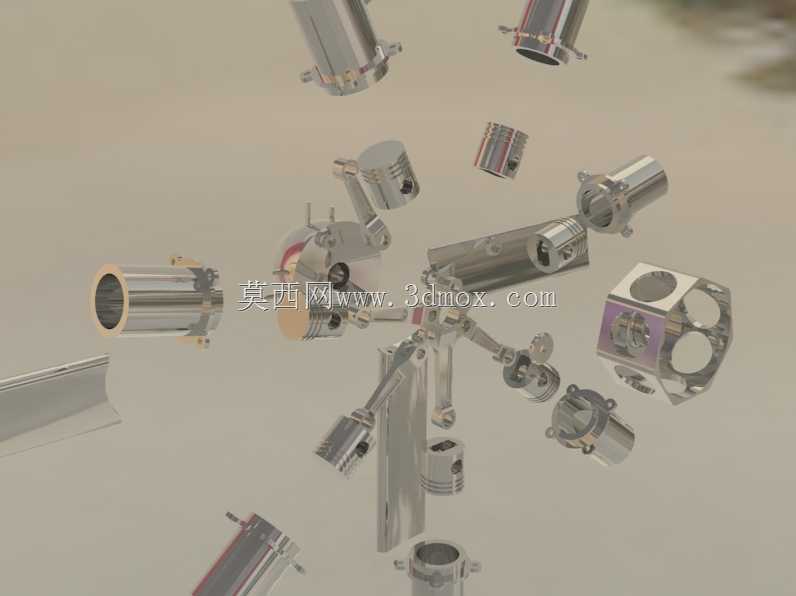

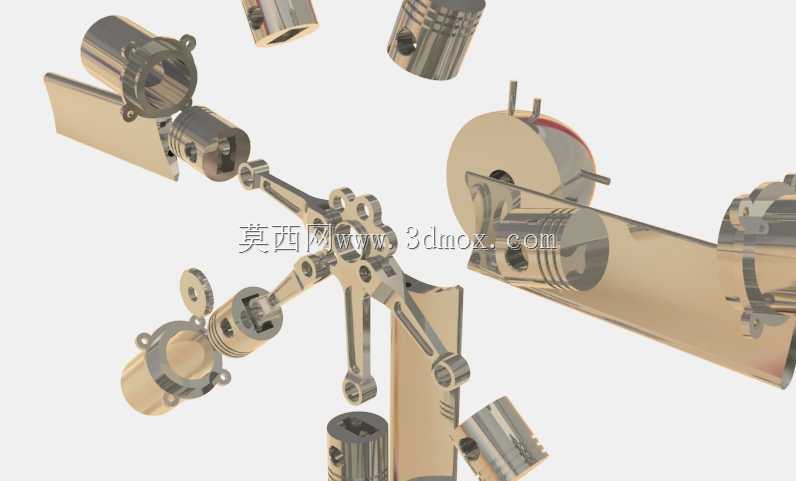

该动力机构采用星型气缸排布结构，多组活塞沿曲轴中心呈放射状均匀布置，这类布局最早广泛应用于航空活塞动力场景，凭借紧凑的径向尺寸、优异的风冷散热效率，在早期轻型飞行器、小型特种作业动力设备中占据了很长时间的应用席位，即便在当下，部分复刻类轻型运动飞行器、定制化特种动力装置中，仍会采用这类成熟的结构方案。从实际功能逻辑来看，各缸活塞通过连杆共同连接到中心曲轴的曲柄销上，做功行程沿圆周方向依次错开，能够在较小的整机体积下实现更大的排量输出，同时曲轴的受力分布更均匀，动力输出的平顺性优于同排量的直列排布结构，不需要额外加装大尺寸的平衡轴来抵消一阶二阶往复惯性力，能进一步压缩整机的重量占比。设计过程中，首先要确定各气缸的中心夹角，需要结合缸数匹配做功间隔角，保证每一行程都有气缸处于做功阶段，避免动力输出出现断档；其次要核算连杆的摆动角度范围，活塞在上止点、下止点位置时，连杆不能与气缸内壁、相邻连杆组件发生运动干涉，所有运动部件的包络轨迹都要预留足够的安全间隙，尤其是高速运转状态下，金属部件受热膨胀后的间隙补偿值，需要在建模阶段就提前纳入尺寸链核算。安装边界方面，这类星型结构的轴向尺寸远小于同排量直列、V型排布的动力机构，径向尺寸的控制核心在于气缸的缸径与冲程配比，安装法兰通常布置在曲轴输出端的壳体端面上，定位止口与曲轴保持严格同轴，安装时需要保证输出轴与被驱动部件的输入轴同轴度误差控制在允许范围内，避免额外的径向力加剧轴承磨损。活塞组件的环槽结构、活塞销的配合公差，都需要结合润滑路径做匹配设计，星型结构的下部气缸更容易出现润滑油积存问题，建模时需要在气缸壁对应位置设计合理的回油通道，避免机油窜入燃烧室引发异常燃烧。连杆组件采用分体式大头设计，方便装配时与曲柄销的连接，大头轴瓦的油槽需要与曲轴内部的油道精准对齐，保证压力润滑的路径通畅，不会在高转速工况下出现干摩擦问题。
