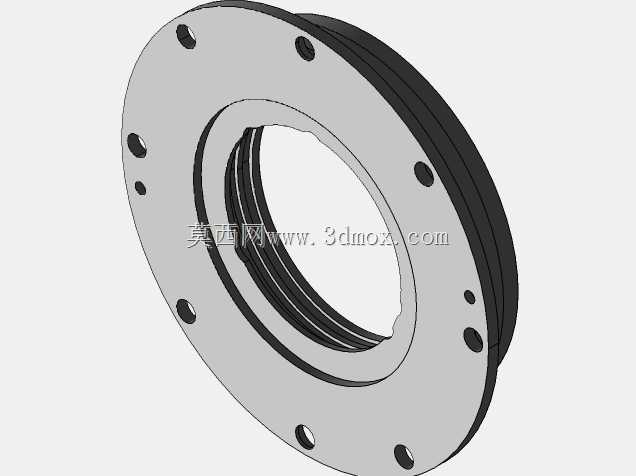

T53涡轮发动机法兰式轴承箱结构

这款轴承箱是配套T53系列涡轮发动机使用的核心承力部件，在涡轴动力总成里承担着支撑转子轴系、隔绝轴承腔与外部气流、传递径向与轴向载荷的关键作用，常见于UH-1系列通用直升机的动力段布局中，是发动机转子系统稳定运行的基础结构件。从实际装机场景来看，该部件安装在发动机压气机段与涡轮段的衔接位置，外圈法兰通过周向均布的螺栓孔与发动机机匣端面紧固贴合，安装时需要保证法兰端面的平面度公差，避免装配后出现轴系偏斜引发的振动超限问题。设计阶段优先考虑了轴承腔的密封需求，法兰侧的多层环槽结构用于安装密封圈与挡圈，既可以阻挡外部沙尘、水汽进入轴承润滑腔，也能防止腔内润滑脂在高速运转时甩出，适配高转速、高振动的机载工况。从结构特性来看，该轴承箱采用分体式法兰盘与筒身结合的构型，内孔的多级台阶结构分别对应轴承外圈定位、挡圈卡槽、密封件安装位，每一级台阶的同轴度公差都严格匹配转子轴系的跳动要求，避免轴承运转时出现偏载磨损。周向布置的螺栓孔采用大小孔交错排布的方式，大孔用于主承力螺栓的穿装，小孔用于定位销与辅助紧固件安装，这种排布方式既可以保证法兰连接的均匀预紧，也能在装配时快速实现周向定位，减少装机调试的对位时间。建模过程中完全参照实物的安装边界进行还原，法兰外圆尺寸、内孔各台阶的深度与直径、螺栓孔的位置度都与实物保持一致，没有做多余的简化处理，内孔的轴承安装位预留了标准的配合公差区间，可直接用于后续的装配仿真、干涉检查工作。对于从事航空动力结构设计、直升机维修建模的从业者来说，这个模型可以直接用于动力段的装配干涉验证，也可以作为同类承力壳体结构设计的参考样件，其法兰连接、多级密封槽、轴承定位台阶的组合设计思路，也能为其他高速旋转设备的轴承支撑结构设计提供参考。需要注意的是，该部件作为发动机的承力构件，建模时还原了所有的圆角过渡特征，这些圆角并非工艺冗余结构，而是为了降低应力集中，避免在长期交变振动载荷下出现疲劳裂纹，实际生产中这些位置的圆角半径也有严格的公差要求，不能随意简化为直角结构。
