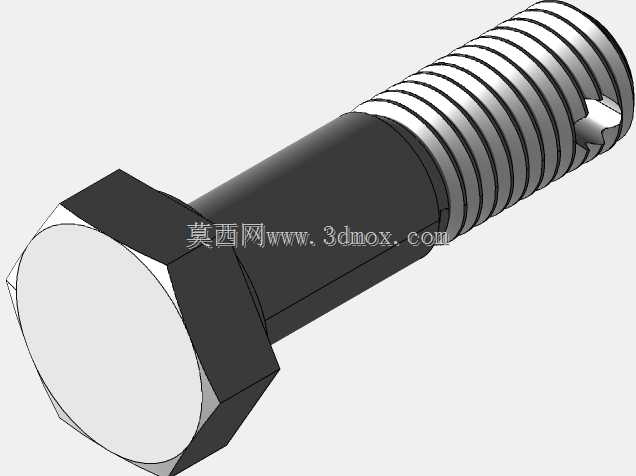

航空用外六角带孔AN5螺栓结构设计

在航空装配领域，螺栓作为最基础的受力连接件，其结构合理性直接决定整机结构的连接可靠性，AN系列航空螺栓是轻型飞机、通用航空飞行器结构装配中应用极广的紧固件类型，这款AN5螺栓的设计完全贴合航空装配的实际工况需求。从实际使用场景来看，这类螺栓主要用于飞机机身蒙皮与框架连接、翼面结构件拼接、机载设备安装支座固定等位置，服役过程中需要承受交变振动载荷、一定的剪切力与轴向拉力，同时还要满足航空装备轻量化、高可靠性的装配要求。设计过程中，首先确定了六角头的结构形式，六角头的对边尺寸符合航空标准紧固件的通用安装边界，能够适配常规航空装配用开口扳手、套筒工具的操作空间，避免安装过程中出现工具干涉问题；螺杆部分采用半螺纹设计，光杆段的直径与螺纹公称尺寸保持一致，光杆段主要承受装配后的剪切载荷，避免螺纹牙型位置受剪出现应力集中导致的断裂问题，螺纹段长度经过匹配计算，能够满足不同厚度连接件的叠装需求，装配后螺纹露出螺母的长度控制在2-3牙的合理范围，既保证螺纹啮合的连接强度，也不会因为螺纹过长增加多余的结构重量。螺栓末端设计有径向开孔，这个结构是专门为航空保险锁丝预留的安装位置，当螺栓与螺母拧紧到位后，可通过穿入保险丝将相邻螺栓或者螺栓与周边结构件进行保险锁定，避免飞行器长期飞行过程中受振动影响出现螺栓松动回转的问题，这也是航空紧固件区别于普通民用螺栓的核心结构特征。从安装边界来看，这款螺栓的头部支承面采用平整的机加工面，装配时不需要额外加装厚垫圈即可保证足够的承压面积，降低被连接件表面的压应力，避免软质铝合金结构件在拧紧过程中出现表面压溃损伤；螺纹部分采用通用的航空标准螺纹牙型，牙侧角经过精度控制，啮合过程中受力均匀，能够在反复拆装维护后依然保持稳定的连接性能。在结构细节处理上，螺栓头部与螺杆的过渡位置设计有合理的圆角，避免直角过渡带来的应力集中问题，在承受交变载荷的工况下，这个圆角结构能够大幅降低疲劳裂纹萌生的概率，提升螺栓的疲劳使用寿命；螺杆末端的倒角设计能够让螺栓顺利穿入安装孔，同时方便螺母的旋入对位，提升现场装配的效率。不同于普通民用螺栓，这款航空螺栓的所有结构尺寸都严格匹配航空装配的通用公差要求，安装孔的适配间隙控制在极小的范围内，既保证装配时的穿装便利性，也能减少装配后的结构旷量，避免飞行过程中连接件之间出现相对微动磨损。
