航空用AN4六角头螺栓结构设计

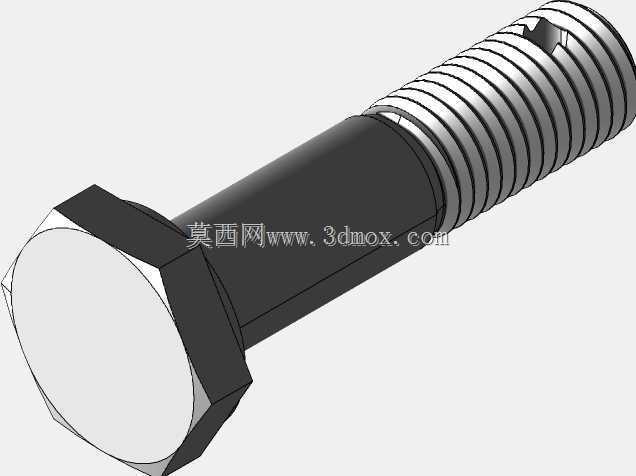

　　在航空装配领域，紧固件的可靠性直接决定整机结构的疲劳寿命与飞行安全，AN系列螺栓作为航空领域沿用多年的标准紧固元件，其设计细节经过数十年迭代验证，每一处结构参数都对应明确的载荷工况与装配要求。这款AN4飞机螺栓的建模过程，完全遵循航空标准件的实际尺寸公差要求，从六角头的对边宽度、头部厚度到螺杆光杆段与螺纹段的长度配比，都严格匹配实际装机零件的测量数据，没有随意简化或夸张的结构设计。

　　从实际应用场景来看，这类螺栓主要用于飞机机身蒙皮与框架的连接、机载设备支架的固定、操纵系统连杆的铰接部位装配，区别于普通民用螺栓，航空螺栓需要承受交变振动载荷、温度骤变带来的应力变化，还要满足轻量化的严苛要求，因此在结构设计上做了多处针对性优化。首先看头部结构，采用标准外六角构型，既可以适配普通开口扳手、套筒扳手的拧紧作业，也能在狭小装配空间内使用棘轮扳手完成操作，头部与螺杆衔接的位置做了精准的圆角过渡，这个圆角的半径并非随意设定，而是经过应力仿真验证，能够避免拧紧时头部与螺杆交接处出现应力集中，防止长期振动下从该位置发生断裂失效。

　　螺杆部分分为光杆段与螺纹段两个区域，光杆段的直径公差控制在过渡配合范围内，装配时光杆段会穿过被连接件的安装孔，起到径向定位的作用，避免连接副出现横向窜动；螺纹段采用航空标准的统一螺纹牙型，牙侧角、牙底圆弧都经过优化，相比普通螺纹拥有更好的抗疲劳性能，螺纹末端的倒角设计能够顺畅拧入螺母或者内螺纹孔，不会刮伤螺纹牙型，也能减少装配时的卡滞问题。很多新手建模时容易忽略螺栓头部下方的支承面细节，这款模型里完整还原了支承面的平面度要求，实际装配时该面会与垫圈或者被连接件表面完全贴合，保证拧紧时的压力均匀分布，不会出现偏载导致的预紧力流失。

　　从安装边界来看，这款螺栓的六角头对边尺寸、头部高度决定了装配时的扳手空间需求，设计人员在做整机结构排布时，需要根据这个尺寸预留足够的操作间隙，避免出现扳手无法伸入、拧紧角度不足的问题；光杆段的长度需要匹配被连接件的总厚度，保证拧紧后螺纹段露出螺母的长度在2-3牙的标准范围内，既不会因为露出过长增加重量，也不会因为啮合长度不足导致连接失效。在做装配仿真时，这款模型的所有配合面都做了精准的公差匹配，能够直接导入装配体中完成干涉检查，验证安装路径是否合理，提前发现结构设计中存在的装配冲突问题。

　　不同于普通设备上使用的螺栓，航空螺栓的每一个尺寸参数都有明确的标准依据，比如螺杆上的螺纹长度，是根据常见的被连接件叠层厚度设定的，能够覆盖大部分机身结构的连接需求，不需要现场裁切螺杆长度，避免破坏螺纹的表面处理层影响防腐性能。建模过程中特意保留了螺纹的完整牙型细节，而不是用贴图代替螺纹结构，这样在做有限元分析时，可以直接对螺纹副进行网格划分，模拟不同预紧力下的应力分布情况，验证连接结构的强度是否满足设计要求。另外，螺栓头部的棱角处做了微小的倒钝处理，这也是实际零件的真实细节，既可以避免装配时划伤操作人员，也能减少尖锐棱角带来的应力集中问题，在长期振动环境下不会从棱角位置萌生疲劳裂纹。

　　在航空维修与装配场景中，这类标准螺栓的互换性非常重要，因此模型的所有尺寸都严格对应标准规范，不同厂家生产的同型号螺栓都可以完全互换，不需要额外修配就能完成装配。很多结构设计人员在做航空设备设计时，往往会忽略紧固件的细节建模，直接调用简化的螺栓模型，导致后续做装配干涉检查、工装设计时出现尺寸偏差，这款精准建模的AN4螺栓，可以直接用于整机的数字样机搭建，保证紧固件相关的所有结构设计都符合实际装配要求，减少后续试制阶段的设计变更。
