机械设备用金属滑轮构件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:246281
  • 机械设备用金属滑轮构件结构设计
  • 机械设备用金属滑轮构件结构设计
  • 机械设备用金属滑轮构件结构设计
  • 机械设备用金属滑轮构件结构设计
  • 机械设备用金属滑轮构件结构设计

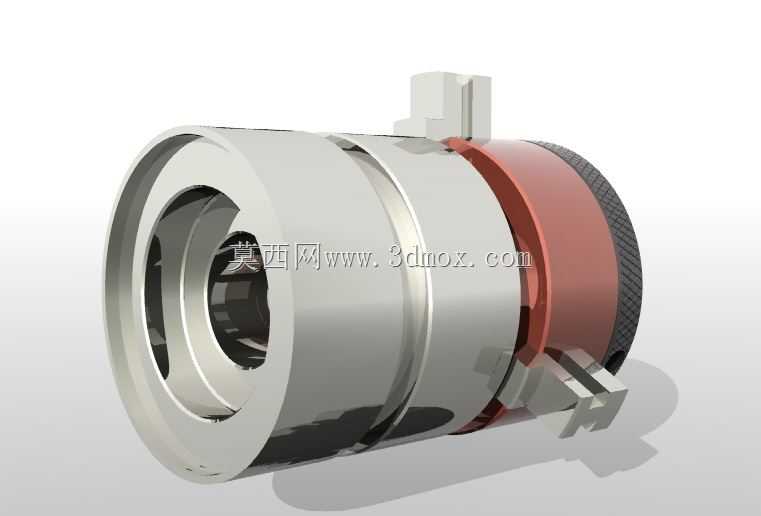

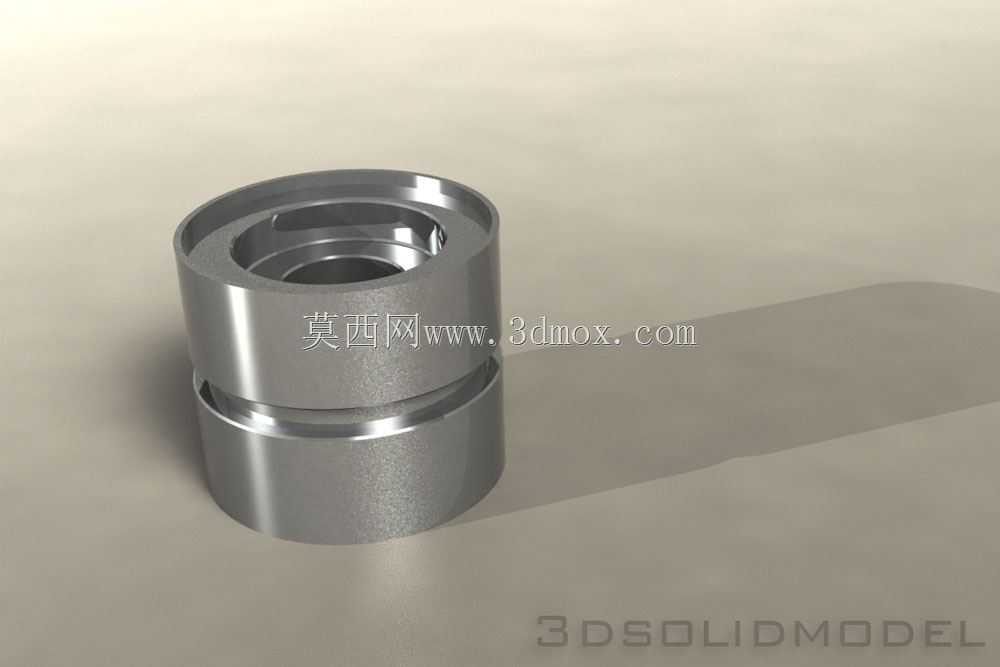

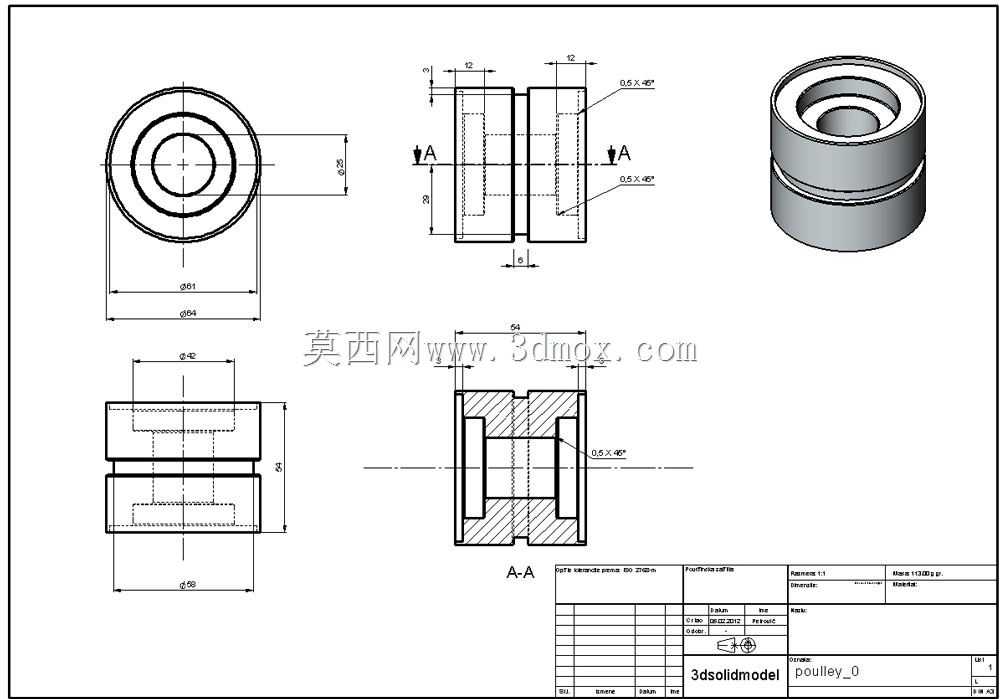

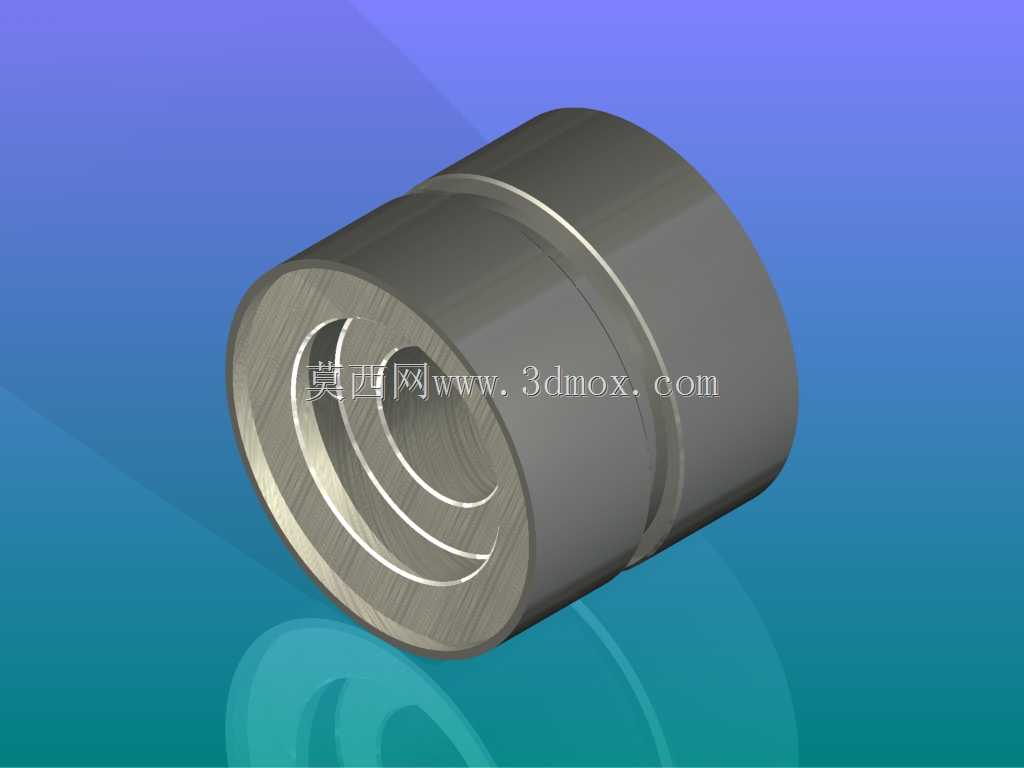

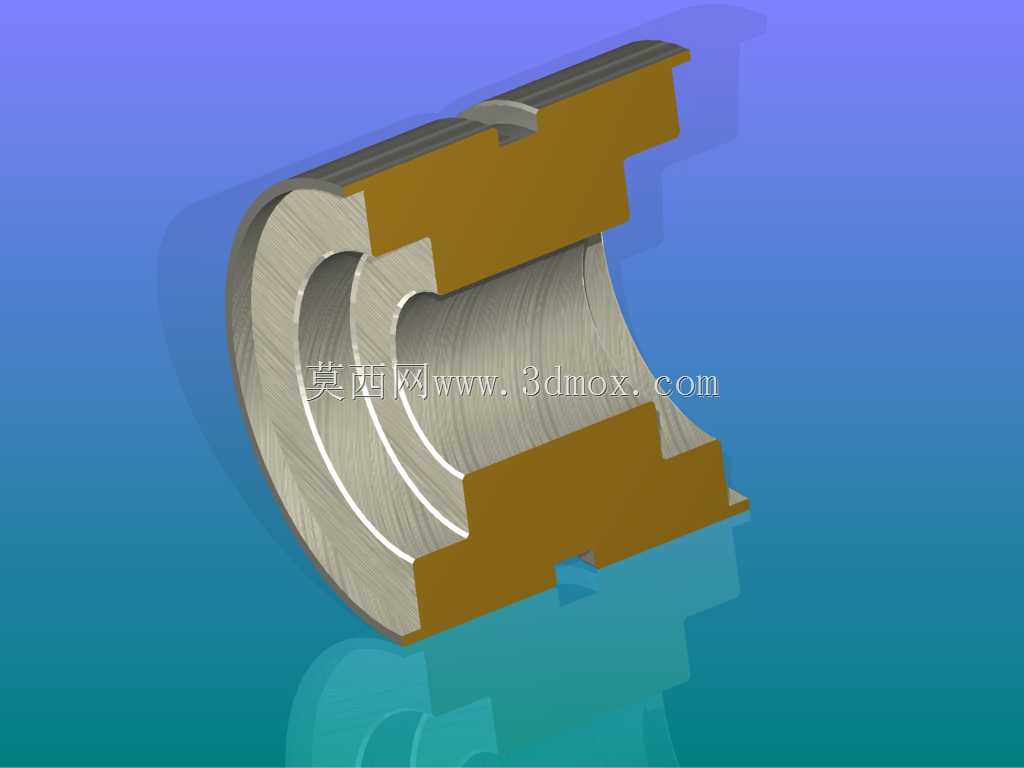

这类带阶梯槽的金属滑轮构件,在轻载传动、线缆导向、小型输送机构中应用十分广泛,日常接触的自动化送料机构、小型起重辅助装置、纺织机械走线系统里,都能见到同结构构件的身影。从结构设计逻辑来看,该构件采用同轴双阶梯圆柱结构,中间的环形凹槽是核心功能区,主要作用是约束绳索、传动带或者细钢缆的运动轨迹,避免运行过程中出现脱槽、跑偏的问题,上下两段等径圆柱凸台则是安装定位基准,装配时可直接嵌入对应安装座的预留孔位,不需要额外加装定位套就能保证轮体的同轴度,减少装配环节的调整工作量。

从实际使用场景出发,这类滑轮的轮体表面做了光滑金属处理,没有尖锐棱角,和柔性传动件接触时不会出现割伤缆线、加剧皮带磨损的问题,轮体内部预留的中心通孔是穿装转轴的位置,设计时通孔与转轴的配合公差一般选H7/g6间隙配合,既保证轮体转动时无卡滞,又不会因为间隙过大出现径向窜动。安装边界方面,轮体的最大外径决定了导向时的最小转弯半径,选型时需要匹配所用缆线或传动带的弯曲半径要求,避免柔性件因为弯折半径过小出现提前疲劳断裂;上下凸台的高度则对应安装座的支撑板厚度,装配后凸台端面要和安装座表面保留0.2到0.5毫米的间隙,防止轮体转动时和安装座发生摩擦损耗。

设计这类构件时,首先要根据实际负载确定轮体的材质和壁厚,轻载场景下用普通碳钢做表面镀锌处理即可满足防锈和强度要求,如果是有耐腐蚀需求的工况,可以更换为不锈钢或者硬质铝合金材质。环形凹槽的截面尺寸要完全匹配所配合的传动件尺寸,比如配用圆截面钢缆时凹槽做圆弧底,配用平皮带时凹槽做平底,保证传动件和槽面的接触面积足够,减少单位面积的接触压强,延长双方的使用寿命。另外轮体的所有加工面都做了倒角处理,除了去除加工毛刺避免装配割手之外,也能在压装轴承或者穿装转轴时起到导向作用,提升装配效率。这类构件虽然结构简单,但在整套传动系统里属于直接影响运行稳定性的基础零件,设计时如果忽略了槽位尺寸公差、安装配合间隙这些细节,很容易在设备运行时出现缆线脱槽、轮体卡滞、异常磨损等问题,反而增加后期的设备维护成本。
