飞机起落架缓冲承载结构三维设计

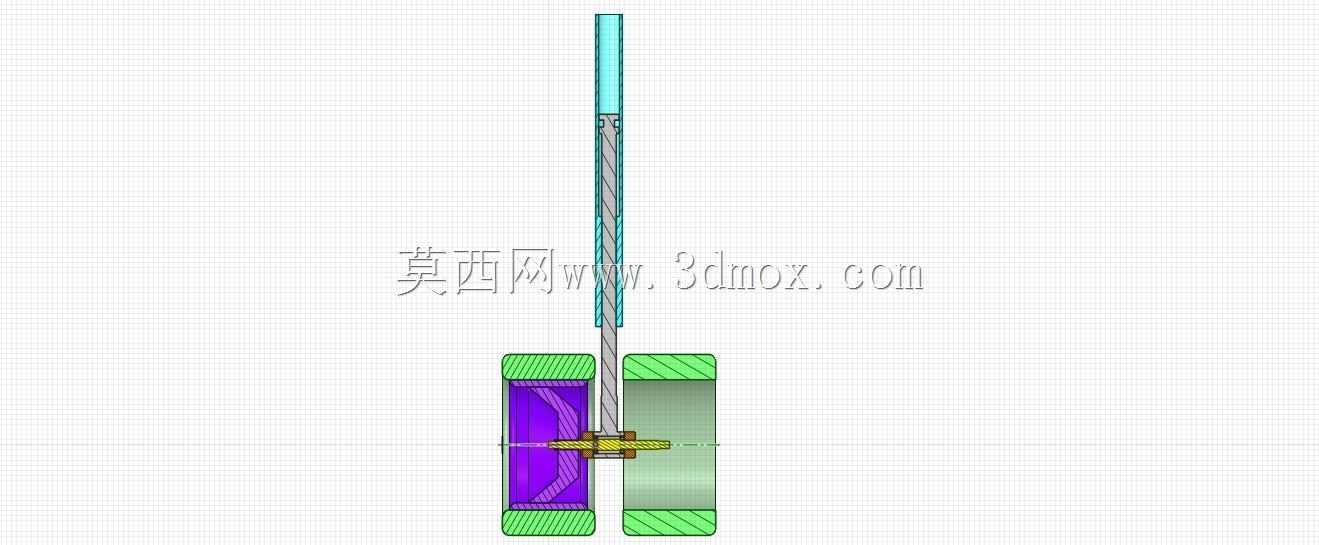

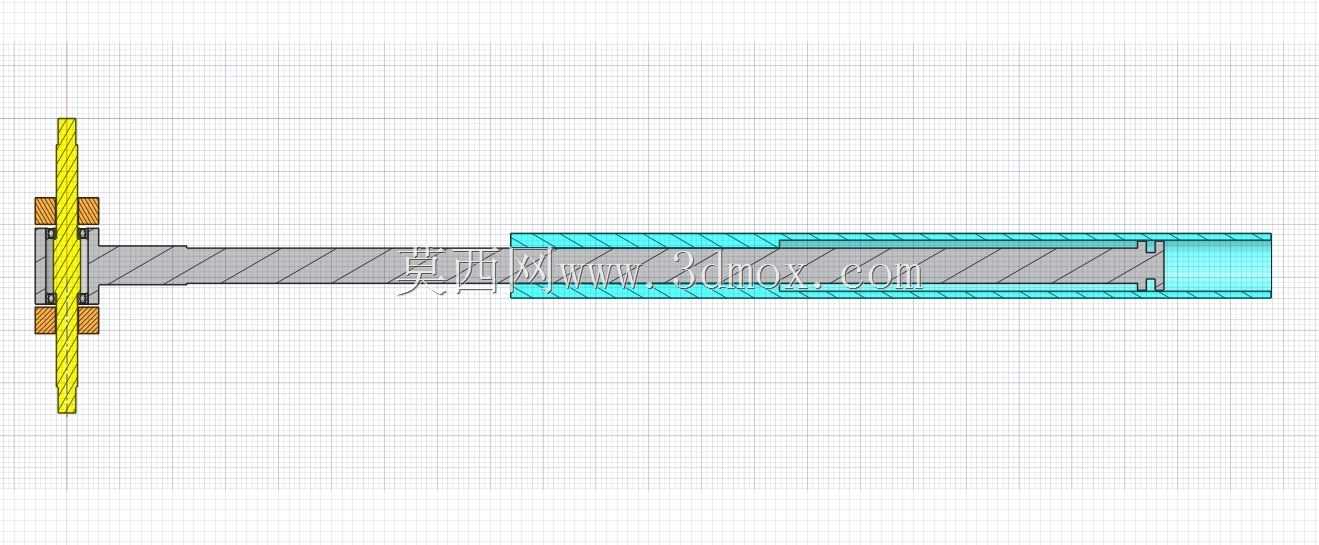

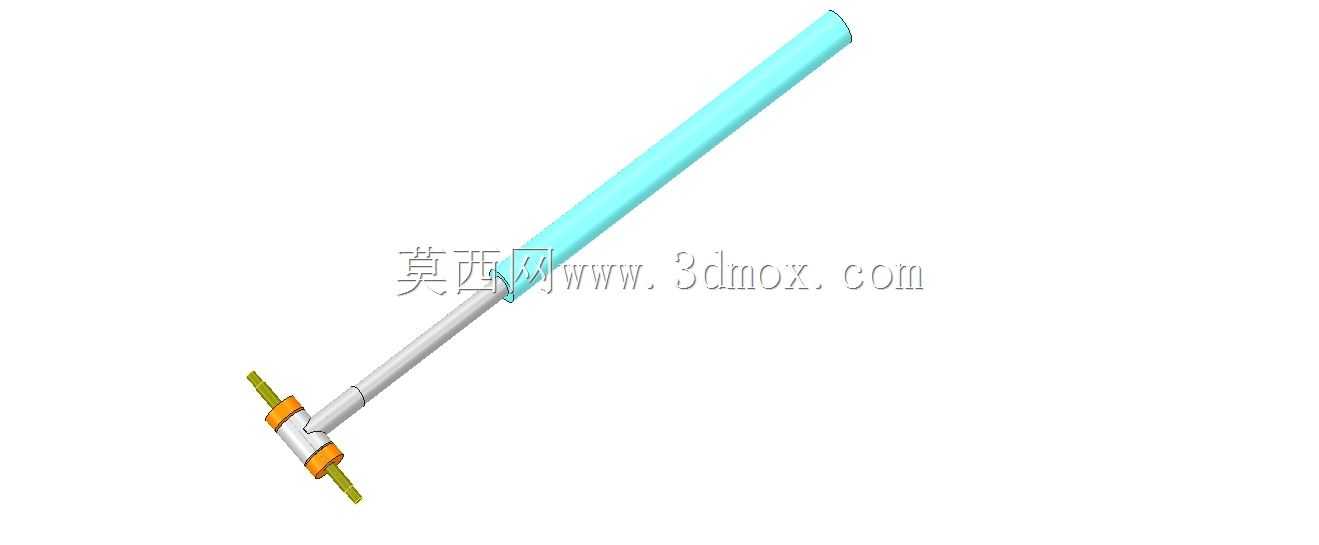

该结构对应航空飞行器起降阶段的核心承载部件，主要应用于固定翼飞机的下部承力位置，承担飞机滑跑、着陆、地面滑行全过程的载荷传递与冲击缓冲功能，是保障飞机地面运行安全的关键结构单元。从实际工况出发，设计时首先考虑着陆瞬间的垂直冲击载荷吸收，结构中设置的长杆类缓冲支柱集成了油气缓冲的核心腔道，外部套筒与内部活塞杆的配合段预留了足够的伸缩行程，可将着陆瞬间的峰值冲击载荷通过腔体内介质的阻尼作用逐步耗散，避免刚性冲击直接传递至机身主结构。轮组部分采用双轮并列布局，单轮与支柱之间通过轮轴实现铰接固定，轮轴与支柱下端的承力接头采用过盈配合加横向锁销的固定形式，可承受地面滑跑过程中的侧向弯矩与刹车扭矩，双轮布局能够有效分散单轮承载压力，降低对跑道面的压强要求，适配不同等级的机场跑道起降条件。结构上部的连接端预留了与机身承力框对接的安装接口，接口位置的安装孔位按照同轴度公差要求排布，可保证起落架收放过程中绕转轴的转动顺畅度，收放作动筒的连接耳片设置在支柱中部的加强位置，避免作动力直接作用在薄壁套筒段引发结构变形。从安装边界来看，缓冲支柱完全伸出状态下的总长度匹配机身下部到地面的设计高度，完全压缩状态下的剩余行程满足最大着陆重量下的缓冲余量要求，双轮的横向轮距符合机身下部的安装空间限制，不会在收放过程中与机身舱门、相邻结构发生运动干涉。设计过程中对支柱外筒的壁厚做了梯度变化处理，下部受弯矩较大的区域壁厚适当增加，上部与机身连接的区域设置了加强筋结构，在保证整体结构强度的前提下尽可能控制结构自重，符合航空构件轻量化的设计要求。轮组外侧的轮毂结构预留了刹车组件的安装空间，可适配盘式刹车结构的装配需求，支柱表面的导向段做了耐磨处理，能够承受长期伸缩过程中的摩擦损耗，减少维护频次。
