MS33601B工业导向轨道结构设计

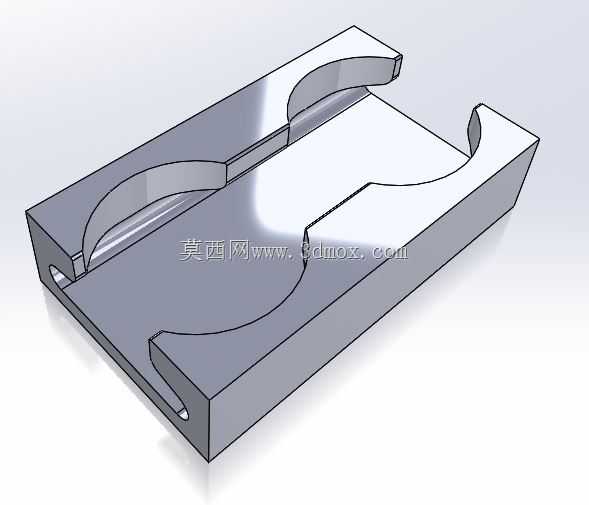

这款MS33601B轨道属于滑动导向类基础支撑构件，主要应用在需要实现部件直线往复滑移的工业设备场景中，常见于小型自动化装配工位的滑台导向、检测设备的探头进给导轨、工装夹具的换位滑动支撑等位置，承担承载滑动部件重量、约束运动路径、抵消侧向偏载的核心作用。从结构设计来看，整体采用一体式铣削成型的基体结构，基体为矩形块状，底部为平整安装面，可通过沉头螺栓直接固定在设备安装基板上，安装时需保证安装面平面度公差不超过0.02mm，避免轨道安装后出现形变导致滑动卡滞。轨道的导向工作面设置在基体上部，两侧对称布置内凹的弧形导向槽，槽型轮廓匹配配套滑动件的凸缘结构，这种弧形槽设计相比传统直角槽，能够在滑动过程中自动补偿微小的安装同轴度误差，减少滑动面的硬摩擦，同时槽边设置的微小倒角可以避免装配时刮伤滑动件的配合面，也能在长期运行中减少应力集中导致的槽边崩裂问题。轨道中部设置的通长让位槽，一方面是为了减轻整体构件重量，降低材料成本，另一方面可以容纳滑动件上附带的管线、定位销等附属结构，避免滑动过程中出现结构干涉，让位槽的内壁同样做了去毛刺处理，防止运行过程中剐蹭管线外层防护。在实际选型适配时，需要注意该轨道的安装边界尺寸，基体长度方向的两端预留了足够的螺栓安装空间，安装孔位间距符合常规小型工业设备的安装孔系标准，不需要额外对安装基板进行非标打孔改造；导向槽的有效滑动行程覆盖基体长度的85%，能够满足多数短行程滑移工位的行程需求，不需要额外拼接轨道。设计过程中针对滑动面的耐磨需求，对导向槽工作面做了表面硬化处理思路预留，实际加工时可根据使用场景的负载等级，选择表面淬火、镀硬铬等处理方式，提升轨道的使用寿命，降低长期运行的维护更换频率。该轨道的侧向承载能力经过结构优化，两侧导向壁的厚度经过受力校核，能够承受额定负载下15%的侧向偏载而不发生塑性形变，适配多数存在微小偏载的工业滑动场景，不需要额外增加侧向辅助支撑结构，能够简化整体设备的结构设计，减少装配环节的工作量。
