Phidget高速编码器快装保护外壳结构设计

　　这款外壳针对Phidget 1057 V2型编码器设计，核心应用场景覆盖桌面级运动控制实验平台、小型自动化设备位置反馈模块、创客类DIY运动装置的编码器防护需求，日常使用中编码器多裸露安装在设备机架侧方，易受车间粉尘、切削液飞溅、接线拉扯等影响出现接口松动、电路板积灰故障，这款壳体的设计初衷就是在不改动编码器原有安装孔位、不遮挡信号传输路径的前提下，为核心电路板与接口提供物理防护。从结构设计思路来看，壳体采用上下扣合的分体式结构，无需额外螺丝固定，扣合边做了0.2mm的过盈配合卡扣，装配时对准侧边定位槽按压即可完成闭合，后期维护拆解也只需用平口螺丝刀撬动侧边预留的拆解缺口即可分开，不会损伤壳体表面。

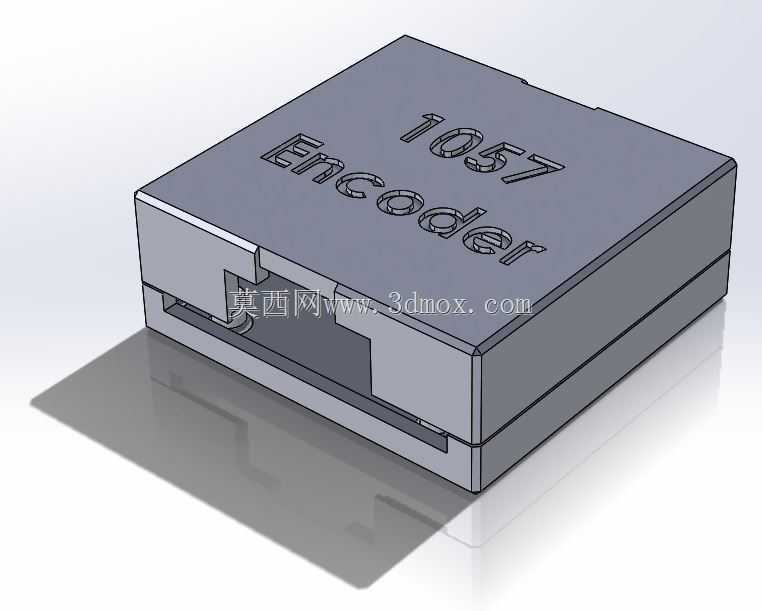

　　壳体上表面做了下沉式的字符蚀刻区域，直接模压出编码器型号标识，避免后期粘贴标签脱落导致的配件辨识错误，字符深度控制在0.3mm，既不会削弱壳体顶面结构强度，也能在日常擦拭清洁时留存清晰标识。安装边界方面，壳体整体外形完全贴合编码器电路板的外轮廓，单边预留0.15mm的装配间隙，不会额外增加编码器的安装占用空间，适配原有编码器的所有安装孔位，壳体侧边对应编码器的USB接口位置做了精准的开口避让，开口边缘做了R0.5的圆角处理，避免插拔数据线时刮伤线材外被，同时开口尺寸与接口外围做了限位贴合，能减少数据线晃动时对接口焊盘的拉扯应力。壳体底部对应编码器的定位柱位置做了对应的沉孔，安装时可以直接卡在原有编码器的定位柱上，

　　不会出现壳体移位的情况，内壁对应电路板上的较高元器件做了对应的避空槽，避免合壳时挤压元器件造成虚焊。在实际设备适配场景中，这款壳体可以直接替换编码器原有裸露安装状态，不需要重新设计设备上的编码器安装位，适配教学实验台的小型运动轴位置反馈、3D打印机改装的额外位置检测模块、小型传送带的转速反馈单元等多种使用场景，壳体壁厚均匀控制在1.2mm，既满足日常防护的结构强度需求，也适配常规注塑加工的工艺要求，不会出现缩痕、填充不足等注塑缺陷，壳体边缘全部做了倒角处理，装配和日常维护时不会划伤操作人员手部。
