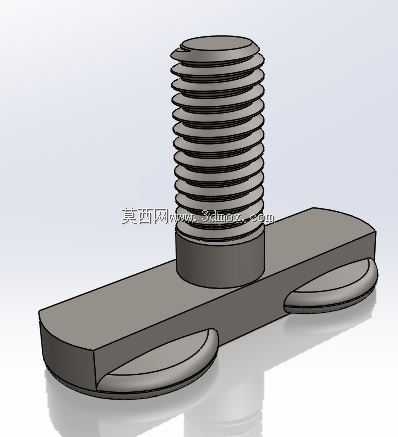

适配MS33601B导轨的T型焊接螺柱结构

这款螺柱主要适配对应规格的线性导轨副使用，常见于工业自动化生产线的导轨安装工位、输送线导向机构的辅助定位场景，也可用于工装夹具的快换连接部位，承担导轨与安装基座之间的螺纹锁紧、位置限位功能，避免导轨在设备运行过程中受往复载荷出现横向窜动。从结构设计来看，底部采用长圆形的扁式焊接底座，区别于常规圆形焊接螺柱，长圆形底座能够贴合导轨安装槽的窄长型截面，增大与安装面的接触面积，焊接固定后抗扭、抗剪切性能更优，可承受设备启停、往复运动带来的交变载荷，不会轻易出现焊缝开裂、螺柱歪斜的问题。上部的螺纹段采用3/8-16统一螺纹规格，匹配标准六角螺母即可完成锁紧，螺纹段长度经过适配性调整，既能够满足导轨压板、锁紧垫片的叠装厚度需求，又不会因螺纹过长导致安装后螺母超出安装边界，干涉导轨上滑块的正常往复运动。设计过程中充分考虑了现场安装的操作空间，底座的厚度控制在合理范围，焊接时不需要在安装基座上加工沉孔，直接贴合导轨安装槽底面即可完成点焊固定，降低现场安装的加工工作量；螺纹段与底座的衔接处做了小圆弧过渡，避免应力集中导致螺柱受冲击载荷时从根部断裂，同时螺纹收尾处做了退刀结构，保证螺母能够拧到底部，实现锁紧面完全贴合。在安装边界上，底座的长度、宽度完全适配对应导轨的安装槽内部尺寸，安装后底座不会突出导轨安装槽的上表面，不会影响导轨自身的安装平面度；螺纹段的外径与导轨安装槽的预留过孔间隙匹配，安装时可快速对中，不需要额外调整位置，焊接固定后螺纹段的垂直度能够得到保证，避免后续安装螺母时出现别劲、滑牙的问题。实际应用中，这类螺柱常配合弹簧垫片、平垫使用，在有振动的设备工况下，能够保持稳定的锁紧力，不需要频繁停机复紧，可大幅降低设备的日常维护工作量，尤其适合长行程线性导轨的多点固定场景，相比普通螺栓从基座底部穿装的固定方式，这种焊接螺柱从上方锁紧的结构，不需要在基座下方预留操作空间，能够压缩设备整体的安装高度，优化设备的结构布局。
