雪佛兰地铁车型车窗操控把手结构设计

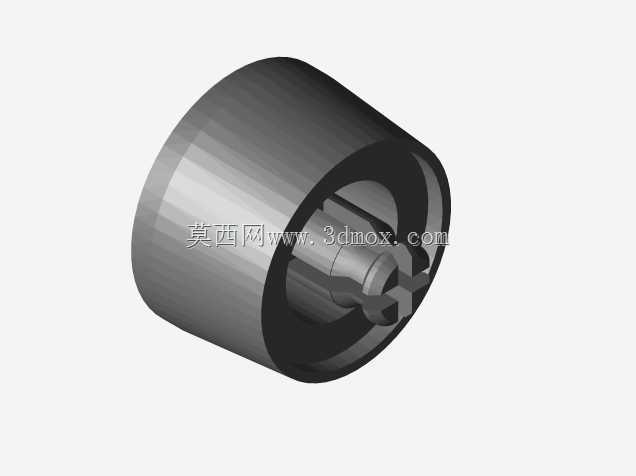

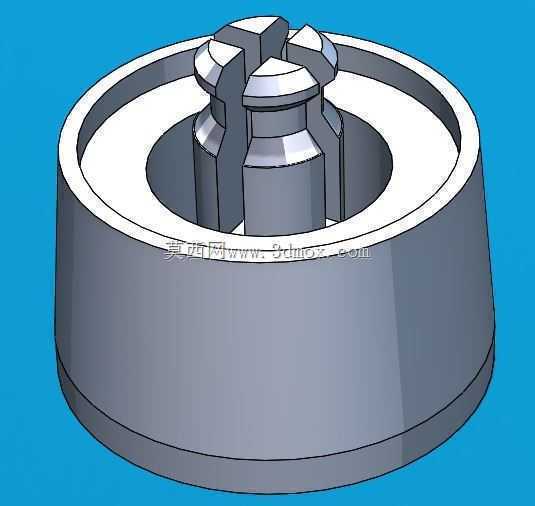

　　这款车窗操控把手主要适配雪佛兰地铁车型的车窗操控机构，用于替换原车因长期使用出现磨损、断裂失效的原厂操控部件，覆盖驾驶位与乘客位的车窗操控点位安装需求。从实际装车场景来看，该部件属于乘员舱内饰操控类易损件，日常使用中需要频繁承受手指施加的旋转扭矩，原厂件在长期反复受力、内饰环境温湿度变化影响下，中心卡接结构容易出现崩裂、滑牙问题，直接导致车窗升降操控失效，这款替换件正是针对该失效点位做了结构优化。设计过程中首先还原了原车安装位的边界尺寸，外圈采用环形薄壁结构，外径与原车内饰面板的安装沉槽完全匹配，安装后可与周边内饰面齐平，无突出或凹陷的装配间隙，避免出现卡滞内饰面板、影响周边按键操作的问题。中心的驱动卡接结构采用多瓣式凸台设计，

　　凸台的轮廓、角度与车窗升降机构的驱动凹槽完全契合，旋转时可均匀传递扭矩，不会出现滑转、空程的问题，相比原厂件的薄壁卡爪结构，该设计适当增加了卡接根部的圆角过渡，降低应力集中系数，提升反复扭转下的结构强度。整体结构采用一体化设计，无额外装配组件，安装时直接对准驱动槽按压到位即可完成装配，不需要额外的紧固件或粘接工序，替换操作便捷，普通用户参照内饰拆卸说明即可完成更换。部件的高度尺寸严格匹配原车安装腔的内部深度，不会出现装配后顶触内部机构、或高度不足导致卡接不到位的问题，外表面的环形边缘做了微小的倒角处理，既避免安装时划伤内饰面板，也能在旋转操作时给手指提供舒适的触感支撑，不会出现锐边硌手的问题。中心凸台的顶部做了弧面过渡，

　　在按压装配时可以起到导向作用，降低对位难度，即使安装时存在微小的角度偏差，也能顺着弧面滑入对应的驱动凹槽内，提升装配容错率。从受力角度分析，该部件的主要受力点集中在中心卡接凸台的根部与外圈的握持部位，设计时通过调整壁厚分布，在不增加整体重量与安装空间占用的前提下，强化了受力集中区域的结构强度，可承受日常使用中的常规操作扭矩，不会出现正常使用下的断裂失效问题，适配日常通勤场景下的高频车窗操控需求。
