法兰安装式双油口液压油缸三维结构

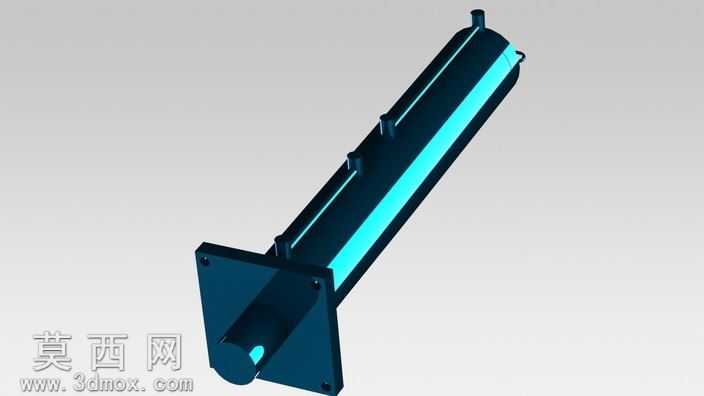

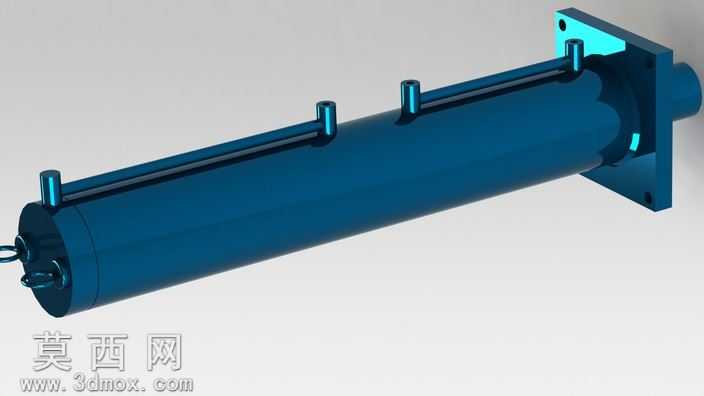

本作品为法兰安装式液压油缸的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循液压元件的实际工程设计规范，完整还原了该类液压执行元件的全部结构细节。建模初期首先梳理液压油缸的工作逻辑与结构组成，明确该油缸为法兰端固定安装的双作用结构，依次完成缸筒、端盖法兰、进出油口接头、活塞杆端连接结构、外置油道防护管等核心部件的参数化建模，所有尺寸均参考同规格工程用液压油缸的实际参数设定，保证各部件的装配间隙、配合公差符合液压元件的设计要求。材质与渲染环节，针对缸筒主体采用金属钢材的材质设定，调整材质的反射度、粗糙度参数还原液压缸筒表面精加工后的金属光泽，法兰安装端做了发黑处理的材质区分，进出油口接头采用与缸筒一致的金属材质，渲染时采用柔和的工业产品打光方案，突出缸体的圆柱曲面形态与各部件的装配层次，清晰展现油缸的外部结构特征。结构设计上，该油缸采用方形法兰作为固定安装端，法兰上预留安装定位孔，可直接与设备安装面通过螺栓紧固；缸筒侧面等距布置三个进出油口接头，搭配外置的通油连接管实现油路的连通，可适配多油路控制的液压回路需求；缸筒远离法兰的一端为活塞杆伸出端，端部设置连接吊环结构，可与负载部件实现铰接连接，满足直线往复驱动的使用需求。建模过程中对所有部件做了干涉检查，确保各装配部件之间无结构冲突，油口接头与缸筒的连接位置、法兰与缸筒的衔接位置都做了贴合处理，还原实际产品的焊接或螺纹连接的结构形态，整体模型结构完整，细节清晰，可用于液压系统原理演示、设备装配模拟、液压相关的教学展示等场景，能够直观展现法兰式液压油缸的外部构造与安装形式，为液压系统的设计选型、结构认知提供直观的三维参考。
