可动关节人形素体三维建模作品

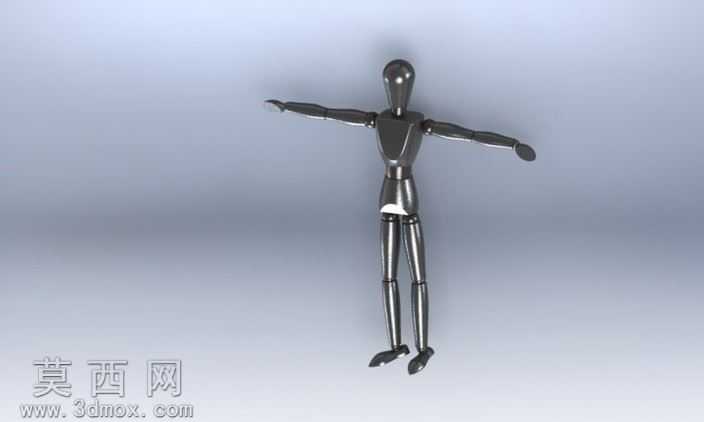

本作品为可动关节人形素体的三维建模成果，建模过程以SolidWorks为核心工具，从人体比例基准搭建开始，严格参照标准成年人体的头身比、肢体分段比例确定各部分基础轮廓，首先绘制头部、躯干、上臂、前臂、手部、大腿、小腿、足部的独立草图，通过拉伸、旋转等基础特征生成各部件的初始实体，重点处理关节衔接部位的结构设计。在关节结构设计上，采用球铰连接的仿生结构逻辑，肩部、髋部设置球形关节窝与对应关节头，预留合理的装配间隙保证肢体可实现多方向转动，肘部、膝部设计为单轴转动结构，匹配真实人体的肢体活动角度范围，手腕、脚踝部位增设小型转动副，还原人体末端肢体的小幅度活动能力，所有关节的配合公差经过反复调整，既保证活动时无卡顿干涉，也避免间隙过大导致的装配松垮。材质与渲染环节，为模型赋予哑光金属材质效果，调整材质的反射率、粗糙度参数，模拟磨砂金属的细腻质感，渲染时采用三点布光方案，主光源从侧上方投射形成自然的明暗交界线，辅助光源补充暗部细节避免死黑，背光源勾勒模型轮廓增强立体感，最终呈现出金属人偶的精致质感。设计思路上，该模型定位为曲面建模练习与装配体设计的学习案例，建模过程中重点练习复杂曲面的顺滑过渡处理，比如躯干部分的胸腰曲面衔接、肢体部位的圆柱面与关节端面的过渡，都采用放样、边界凸台等曲面特征工具实现，保证曲面无折痕、曲率连续，同时通过多部件的装配配合练习，掌握装配体环境下的配合约束添加、干涉检查操作，完成建模后对所有活动关节进行运动仿真验证，确认各肢体在最大活动角度下不会出现部件碰撞，整体结构完整可用于后续的动作调整、二次设计，也可作为曲面建模、装配设计的教学参考案例，帮助初学者掌握从基础草图到复杂装配体的完整建模流程，理解仿生可动结构的设计逻辑与公差控制要点。
