米格15喷气式歼击机外观曲面造型

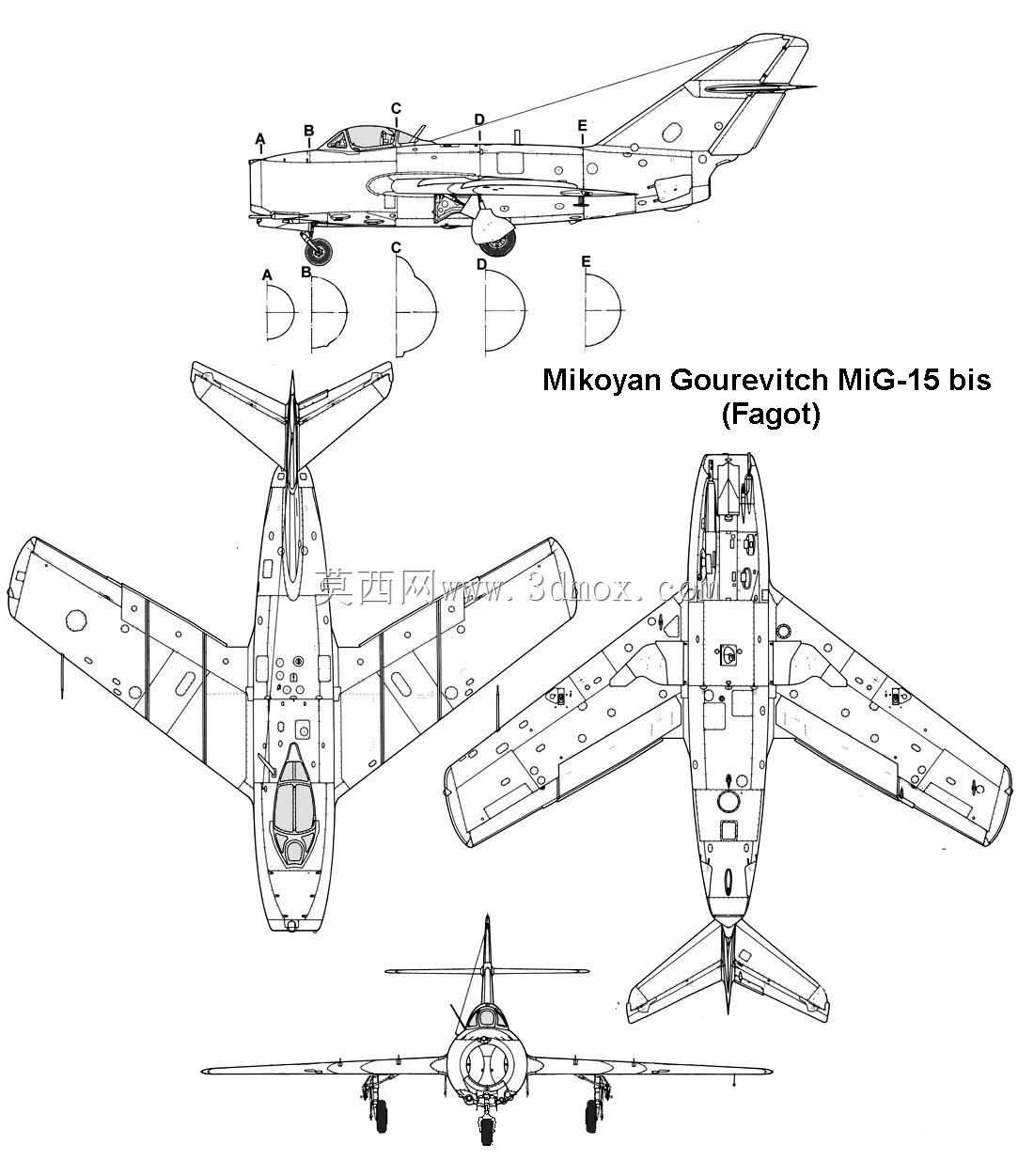

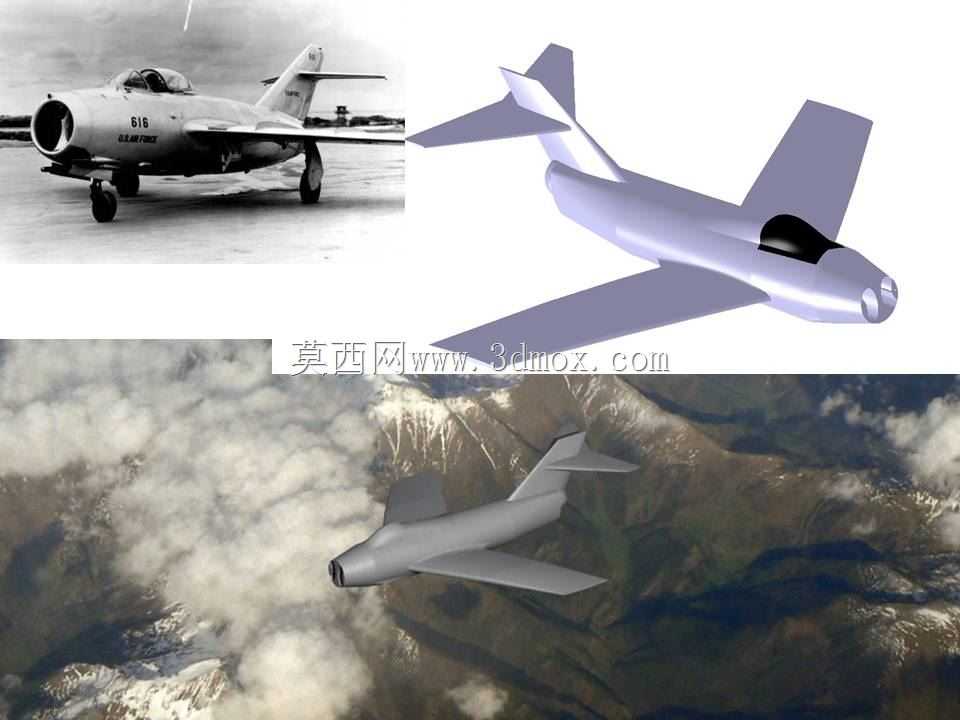

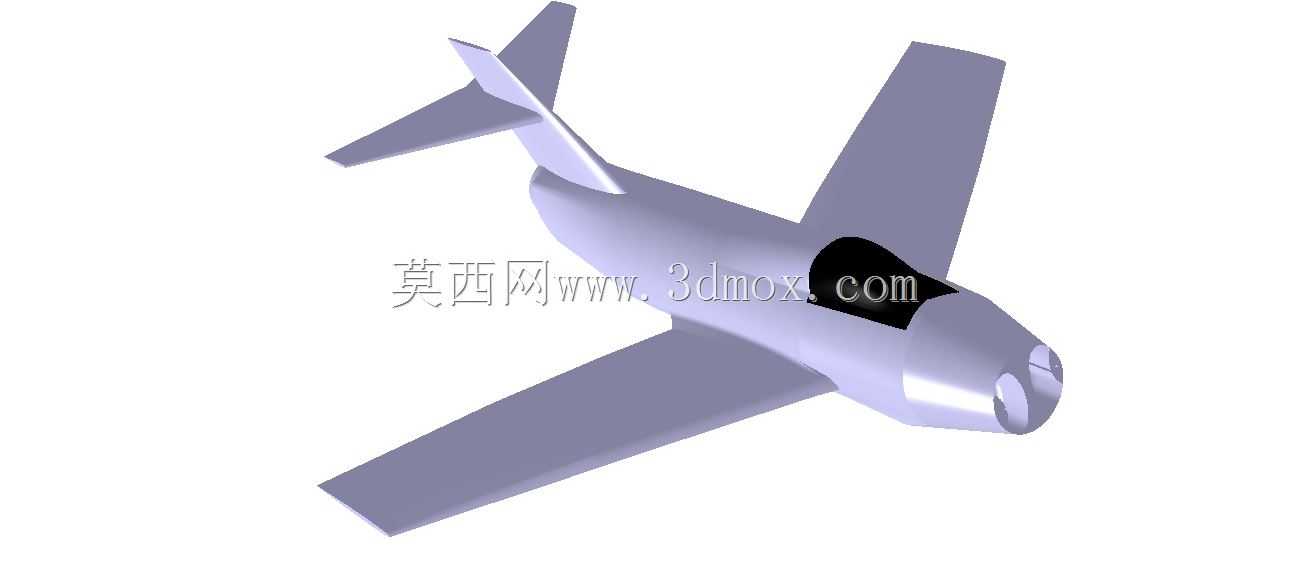

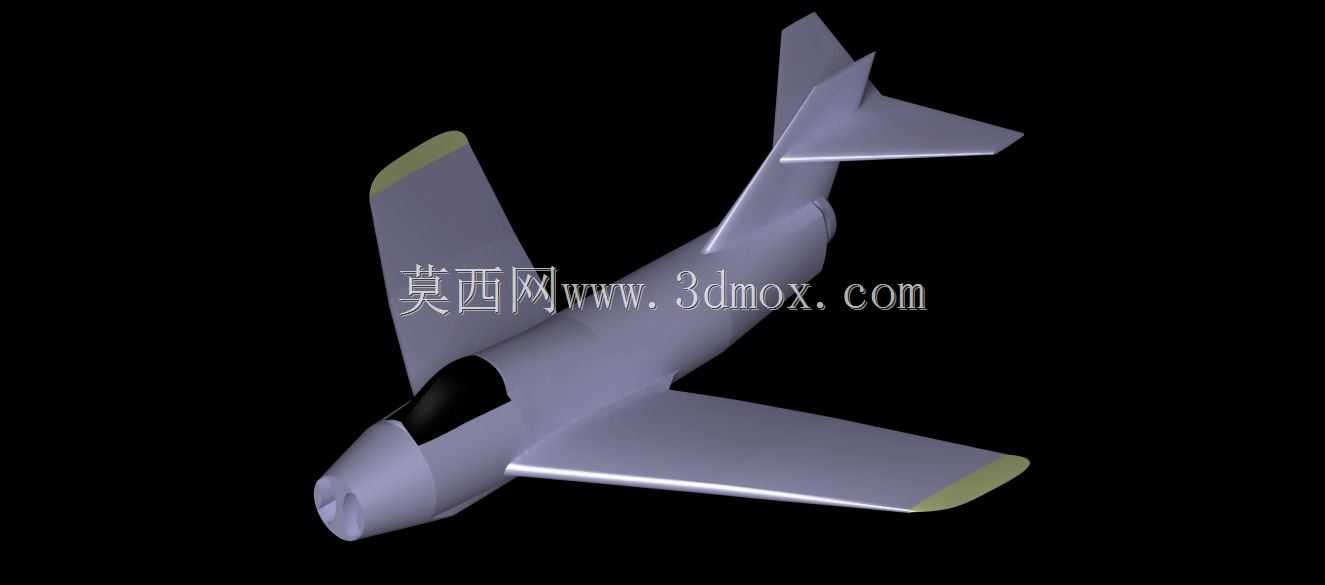

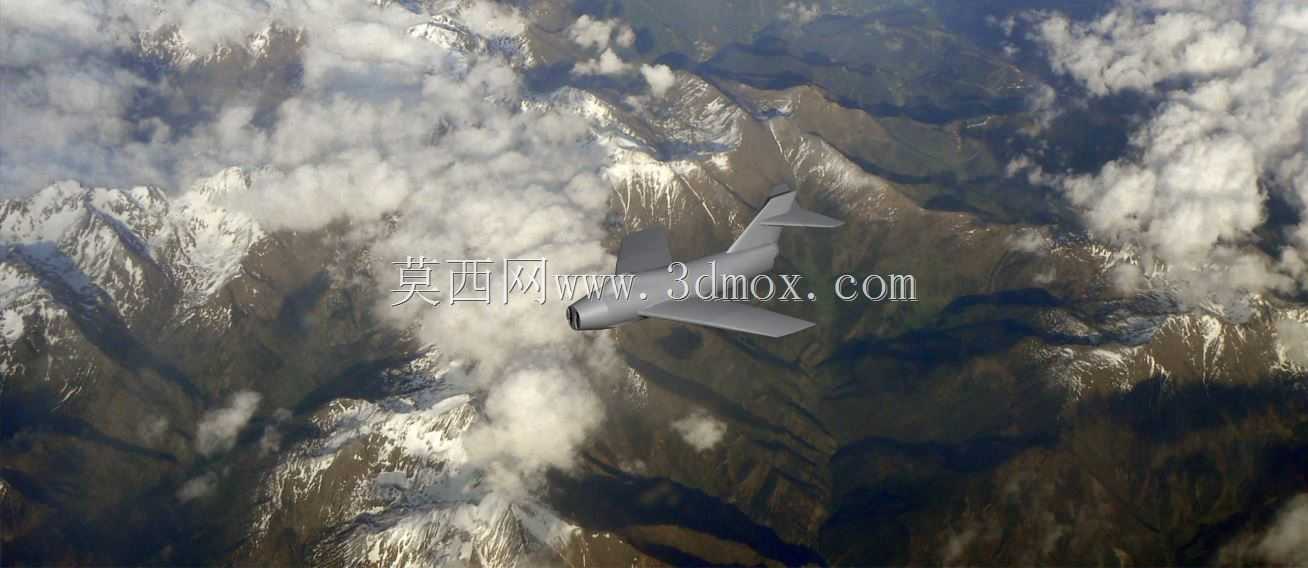

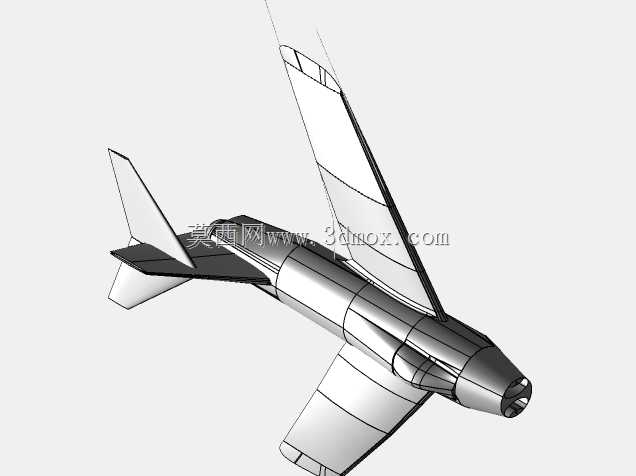

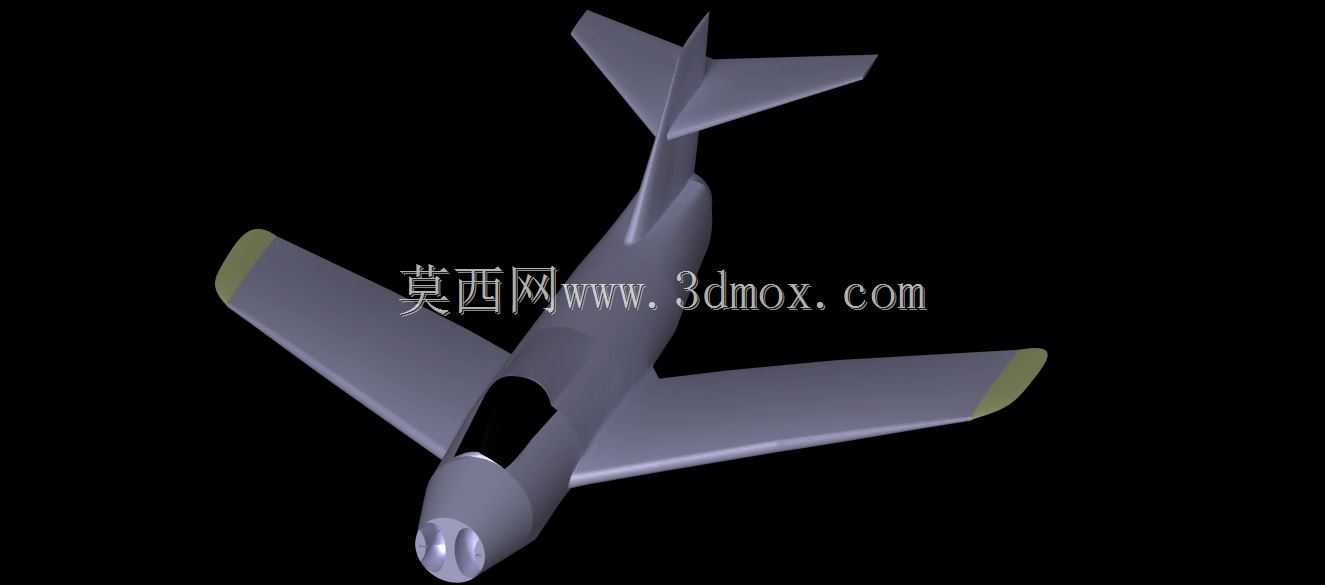

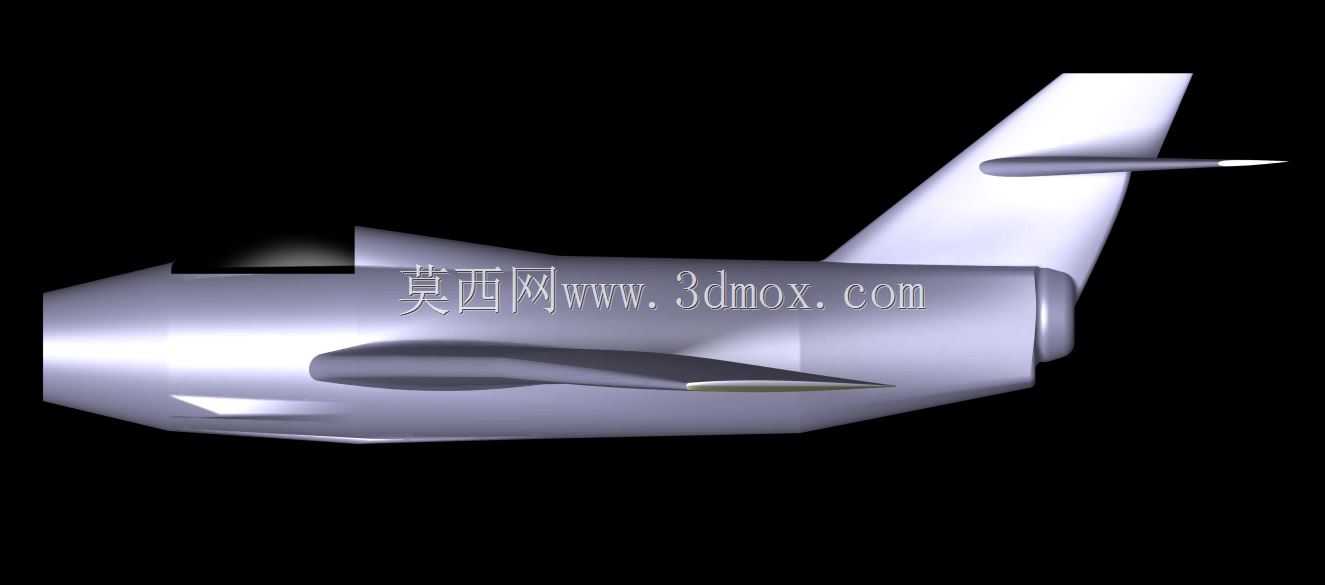

该造型还原的米格15是战后第一代喷气式歼击机的典型代表，在航空装备发展历程中占据重要位置，其曲面造型可用于航空科普教具开发、国防教育展陈模型制作、空战模拟场景搭建、航空题材文创产品结构设计等多个场景。从实际用途来看，该机型最初承担前线制空争夺、要地防空拦截、近距空中支援等任务，对应的三维曲面造型可支撑航模产品的结构开模参考、影视动画领域的载具资产制作、航空教学中的机身气动外形演示等工作。在功能特性的还原上，造型重点呈现了机头进气的气动布局特征，清晰勾勒出后掠中单翼的翼面角度、垂直尾翼与水平尾翼的相对位置关系，座舱部位的曲面过渡贴合真机的水泡式座舱盖轮廓，机身截面从进气口到机尾的收腰曲线符合跨音速飞行的减阻设计逻辑，机翼与机身的衔接处做了顺滑的曲面过渡处理，还原了真机翼身融合区域的气动修形特征。设计思路上优先保证气动外形的曲面连续性，采用GSD曲面建模思路搭建整体外形，先通过机身纵向、横向的关键截面线搭建主曲面框架，再对翼面、尾翼、座舱等独立部件做分块曲面构建，最后完成各部件衔接处的倒角与曲面匹配，保证整体外观的顺滑度，避免出现曲面褶皱、曲率突变的问题，符合真机的气动外形设计逻辑。从外形尺寸与安装边界来看，该造型按照真机比例等比例缩放构建，机身总长、翼展、机高的比例关系严格匹配真机参数，机翼后掠角保持35度的设计特征，水平尾翼后掠角与主翼匹配，垂直尾翼的高度与机身长度的比例符合真机设计，机身最大直径位置对应座舱后方的机身段，进气口直径与机头截面的比例协调，尾喷口位置的截面收窄比例符合真机的尾部设计，各翼面的安装角、上反角均在造型中做了对应还原，可直接用于等比例缩放的实体模型制作，无需额外调整部件间的位置干涉问题，适配3D打印、注塑开模等不同加工方式的前期外形验证需求，也能为航空爱好者的航模改装提供准确的外形参考依据。
