高精度手动自紧式钻夹头三维结构设计

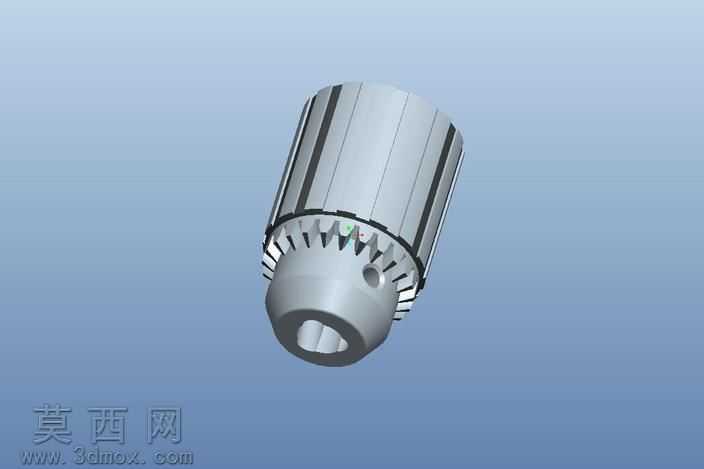

本钻夹头三维模型采用Pro/Engineer Wildfire平台完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，从基础回转体特征出发，通过旋转、拉伸、阵列、切除等核心建模命令完成各部件的结构搭建，确保模型各尺寸参数符合通用钻夹头的行业通用规格，可直接用于后续的工程图导出、装配干涉校验以及运动仿真分析。模型外观渲染阶段采用金属哑光材质模拟夹头主体的合金钢材质质感，对夹头外壁的防滑竖纹、端部的棘轮调节齿结构、中心的钻具夹持孔都做了精细化的细节还原，防滑竖纹采用圆周阵列命令均匀排布，齿形角度与实际量产产品保持一致，保证视觉呈现与实物的高度契合。结构设计上，该钻夹头为手动自紧式结构，包含外套筒、内夹爪、调节齿圈、中心定位孔等核心功能部件，夹爪采用三瓣式均布设计，建模时通过参数化关联实现夹爪的同步开合动作模拟，能够直观展示钻夹头在装夹不同直径钻头时的工作状态，各部件之间的配合间隙按照实际装配公差设置，避免出现结构干涉的问题。设计思路围绕钻夹头在钻孔作业中的核心功能展开，重点还原其作为钻机核心夹持部件的结构特性，既保证外观细节的还原度，也兼顾内部传动结构的合理性，模型可用于机械设计教学演示、机床附件选型参考、工装夹具设计参考等场景，所有特征均保留建模历史参数，方便使用者根据实际需求调整夹持范围、整体外径、连接螺纹规格等核心参数，适配不同型号的钻孔设备使用需求。
