带句柄操作结构的卡车冷却锁定装置

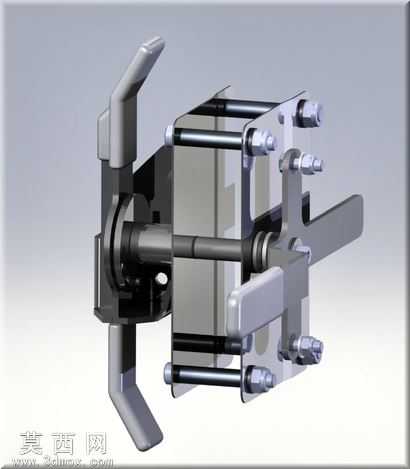

本作品为卡车配套的冷却器处理与锁定系统三维模型，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对装置的核心功能进行拆解，将整体结构划分为操作句柄组件、传动杆系、冷却器安装基座、锁定压合模块四个核心部分，逐一完成单个零件的草图绘制、特征拉伸与倒角处理，确保所有零件的尺寸公差符合车用机械配件的装配匹配要求。渲染阶段针对不同零件的材质属性进行了精细化参数调整：操作句柄采用哑光磨砂工程塑料材质，模拟车用操作件的防滑耐磨质感，调整漫反射粗糙度参数至0.75，添加细微的颗粒纹理提升真实感；金属传动杆、紧固螺栓采用镀锌钢材材质，设置金属度参数为0.9，反射光泽度为0.8，还原金属件的冷硬光泽与加工后的细微表面纹理；冷却器主体的透明视窗部分采用半透明聚碳酸酯材质，调整折射参数为1.58，透明度设置为0.6，既能够展现内部的管路排布结构，又保留了透明材质的厚度折射效果。结构设计上充分考虑卡车使用场景的可靠性需求，双侧对称布置的操作句柄通过横向传动杆实现联动，扳动句柄时可带动压合板沿导向光轴做直线往复运动，完成冷却器的压紧锁定与松脱解锁动作，四根平行布置的导向光轴搭配端部锁紧螺栓，保证压合动作的同轴度与结构稳定性，避免长期使用后出现偏移卡滞问题。设计思路围绕车用部件的易操作性与耐用性展开，句柄的握持角度经过人机工程优化，扳动行程控制在舒适操作范围内，所有活动连接部位预留了合理的装配间隙，同时避免间隙过大导致的晃动问题，整体装配体添加了全局干涉检查，确认所有运动部件在动作全程无硬干涉，模型保留了完整的特征树与装配配合关系，可直接用于结构验证、运动仿真以及后续的工程图纸导出工作，能够直观展现该冷却锁定装置的工作原理与装配逻辑。
