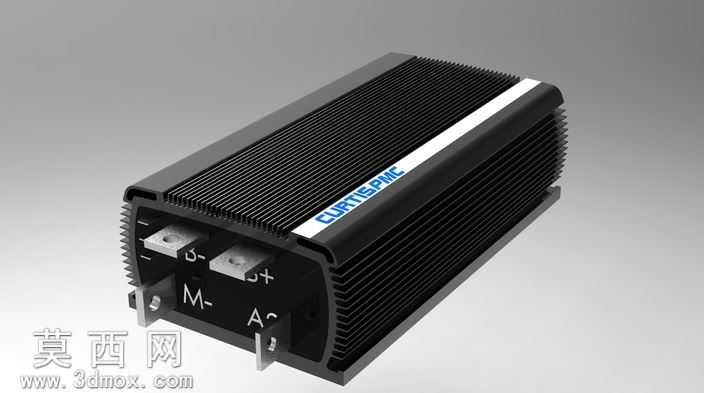

电动汽车柯蒂斯1231C-8601控制器三维模型

本模型为电动汽车配套的柯蒂斯1231C-8601直流电机控制器，建模过程严格参照实物尺寸比例开展，首先通过测绘获取控制器外壳的长宽高、安装脚位间距、接线端子排布位置等核心参数，在三维建模软件中先搭建整体轮廓基准，优先完成外壳主体的拉伸建模，还原外壳表面平行排布的散热鳍片结构，每一片鳍片的厚度、间距、倾斜角度都与实物保持一致，保证模型还原出控制器依靠鳍片增大散热面积的结构特性。建模过程中对壳体侧面的品牌标识区域做了精准的曲面贴合处理，标识文字与壳体表面的弧度完全匹配，没有出现错位或拉伸变形的问题。接线端子部分单独拆分建模，还原了B+、B-、M-、A2四个主接线柱的结构形态，包括接线柱的固定底座、螺栓安装位、金属端子的倒角细节，同时还原了端子旁的字符标识，清晰区分不同接线端口的功能。壳体两端的端盖结构做了细节刻画，还原端盖与主体壳体的卡扣装配结构、安装固定孔位的位置与尺寸，安装支脚的弯折角度、安装孔的沉头结构都按照实物结构还原，可直接用于整车电控系统的装配干涉校验。材质渲染阶段，主体外壳赋予黑色磨砂铝合金材质，调整材质的粗糙度与金属度参数，还原压铸铝壳体表面的哑光磨砂质感，散热鳍片的缝隙处做了轻微的阴影处理，凸显鳍片的层次感；接线端子赋予亮面金属铜材质，调整反光参数还原金属接线柱的导电件质感；侧面的品牌标识做了分色处理，蓝色标识与白色条带和黑色壳体形成清晰的色彩区分，还原实物的外观标识特征。模型整体为装配体结构，各个部件拆分清晰，可单独导出零件用于结构拆解展示，也可导入整车装配环境中完成电控系统的布局模拟，建模过程中对所有棱角做了符合实物的圆角处理，避免出现尖锐的不合理结构，整体模型比例协调，细节完整，既可以用于电动汽车电控系统的教学演示，也可作为整车三维布线、安装布局设计的参考模型，还原了该款控制器96-144VDC、500安培规格产品的完整外观与结构特征。
