起重用标准弧形吊钩三维结构设计

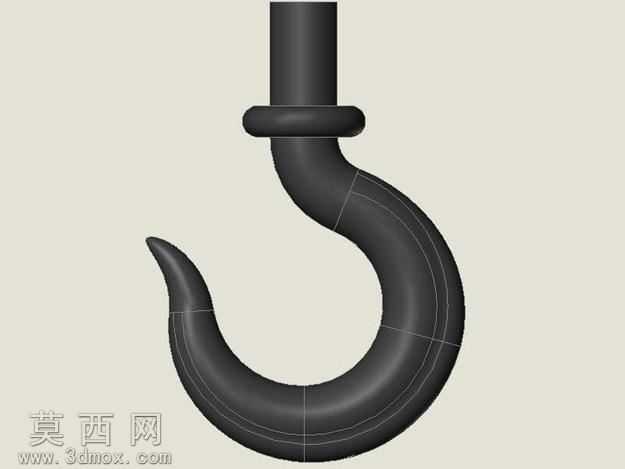

本吊钩模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循起重吊具的力学设计逻辑，从顶部直杆连接段开始逐步构建各部分特征：首先绘制顶部直杆的圆柱基体，在直杆与钩身衔接位置设计凸起的限位挡圈结构，该挡圈用于匹配吊索、卸扣等配套连接件的限位需求，防止起吊过程中连接件出现滑脱偏移。钩身部分采用平滑过渡的大曲率弧形结构，建模时通过多段相切的样条曲线拟合钩身的轮廓路径，再通过扫掠特征生成钩身实体，全程保证曲面曲率连续无突兀折角，避免应力集中问题影响结构强度。钩尖部分做了收窄钝化处理，既保证挂钩作业时可以顺畅穿入吊环、绳索等吊具，又避免过于尖锐的边缘造成割绳、磕碰损伤的问题。材质渲染阶段选用哑光黑色金属材质，模拟锻造合金钢吊钩的表面质感，通过调整材质的粗糙度、金属度参数还原工业级起重吊钩的真实外观，同时在模型表面添加了淡淡的结构参考线，清晰展示各段曲面的拼接逻辑与结构分界。整体结构设计充分考虑吊钩的实际使用场景，各段截面尺寸按照承重需求做了梯度变化：直杆段截面均匀保证连接强度，钩身弧形段从与直杆衔接处到钩尖位置逐步做截面收窄，在保证承重能力的前提下合理控制整体重量，限位挡圈的直径、厚度参数均匹配常规起重连接件的通用尺寸，可直接用于起重设备配套结构的设计参考、装配模拟等场景。建模过程中对所有特征做了参数化关联，后续可根据不同的承重吨位需求，直接调整对应参数快速生成不同规格的吊钩模型，无需重新搭建整体结构，大幅提升同系列零件的设计效率。
