航空涡轮喷气式发动机进气端结构展示

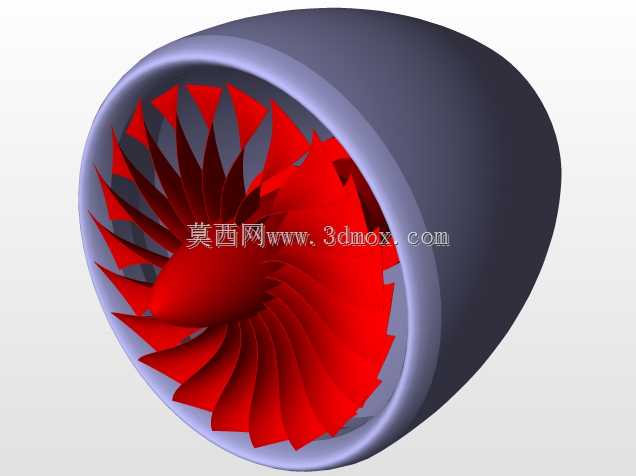

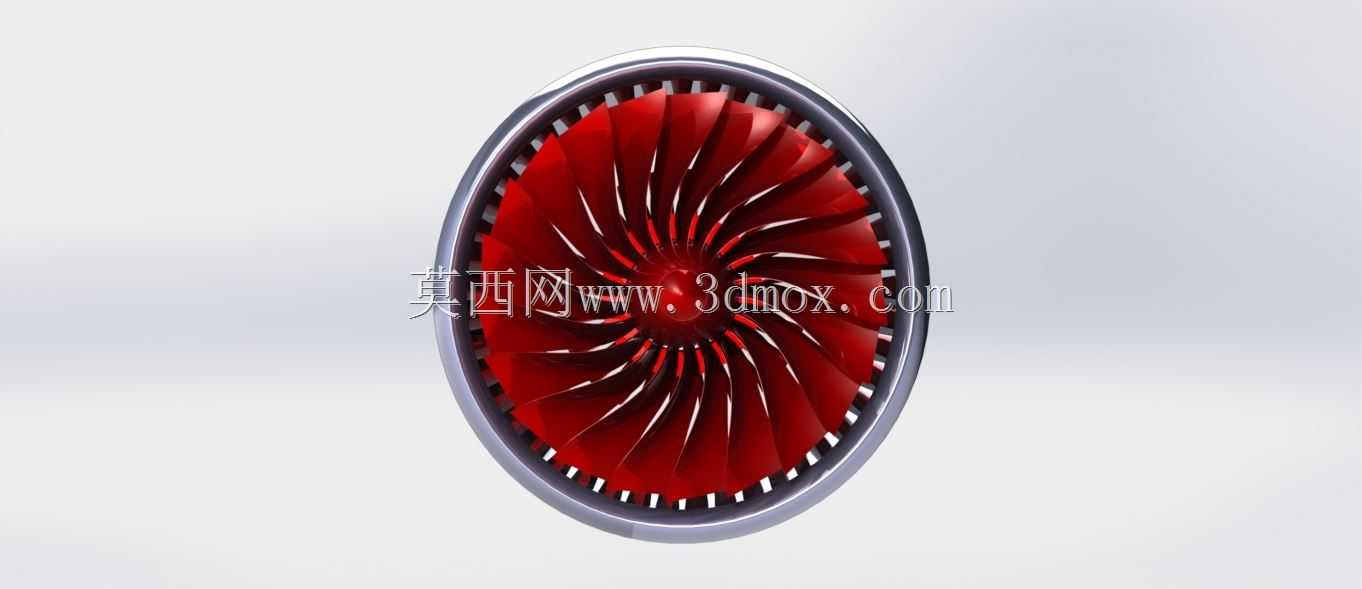

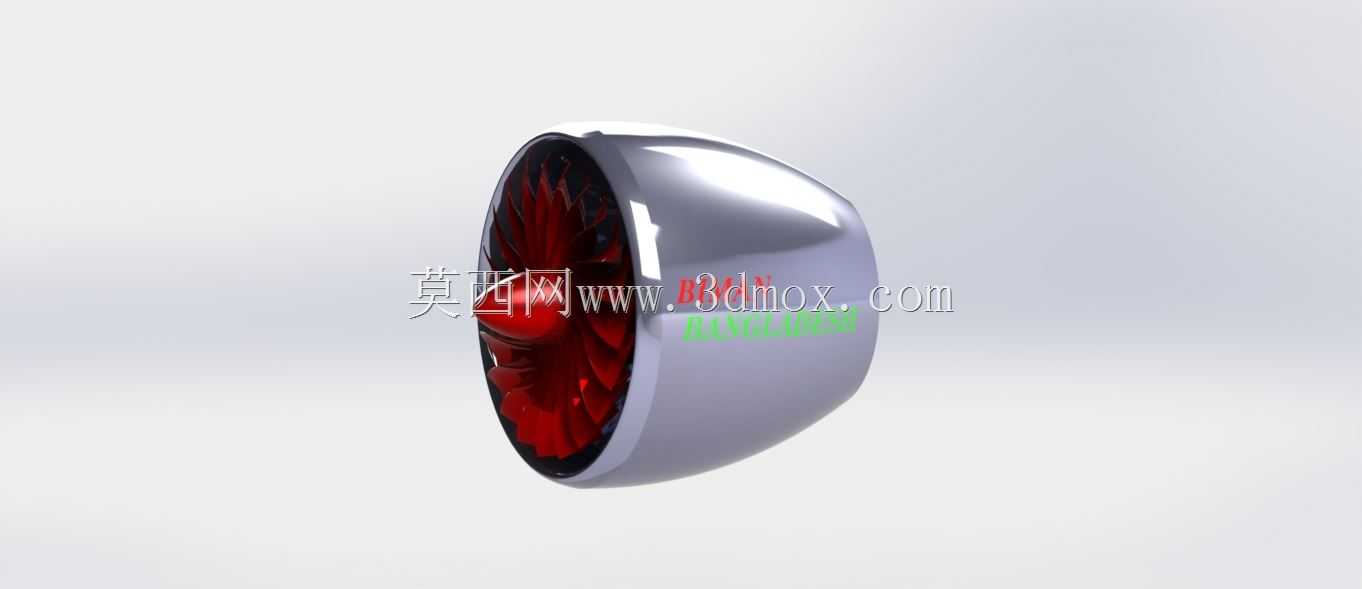

该结构对应航空喷气发动机的进气整流与前端涡轮段，在实际航空装备体系中，主要承担来流梳理、进气增压预压缩、核心压气机前端气流导向的功能，是亚音速、跨音速固定翼航空飞行器动力系统的前端核心组成部分。从实际工况适配来看，该段结构的外形曲面完全遵循气动优化逻辑，外整流罩采用连续顺滑的椭球收敛曲面，能够在飞行包线内的不同来流角度下，将紊乱的来流整理为均匀轴向气流，避免进气道内出现气流分离、紊流脉动等问题，降低压气机段的工作喘振风险。内部可见的红色叶片结构为前端风扇/低压压气机叶片，叶型采用了适配大流量进气的宽弦设计，叶片前缘做了圆弧钝化处理，能够在砂石、雨滴等异物吸入场景下降低叶片前缘损伤概率，同时叶身的扭角分布沿径向做了精准匹配，保证不同半径位置的气流攻角处于最优区间，提升整段的进气效率。从安装边界来看，该段结构的后端预留了与压气机机匣对接的环形安装边，安装边上的连接孔位沿周向均布，能够保证装配后的同轴度要求，避免运转过程中出现转子碰磨问题；外整流罩的最大外径尺寸匹配对应量级发动机的机身安装尺寸，不会与机身蒙皮、进气道调节机构产生运动干涉。设计过程中优先考虑了气动效率与结构可靠性的平衡，整流罩壳体采用薄壁结构设计，在保证曲面刚度的前提下尽可能降低结构重量，内部叶片与轮盘的连接采用了榫头榫槽的经典连接结构，能够承受高转速下的离心载荷，同时方便后续维护过程中的单叶片更换。在实际工程应用场景中，该类结构不仅用于有人驾驶固定翼作战飞机、民航支线客机的动力系统，也可适配中小型长航时无人机的动力配置，不同应用场景下可通过调整叶片数量、整流罩长径比来适配不同的推力需求与飞行速度区间。建模过程中对叶片的型面精度做了重点还原，每一片叶片的叶型曲线都沿积叠轴做了连续过渡，能够直接用于后续的气动仿真分析、结构强度校核工作，也可作为航空类教学演示的具象化模型，帮助从业者理解喷气发动机前端的气流走向与结构组成逻辑。
