四歧管发动机进气歧管结构设计

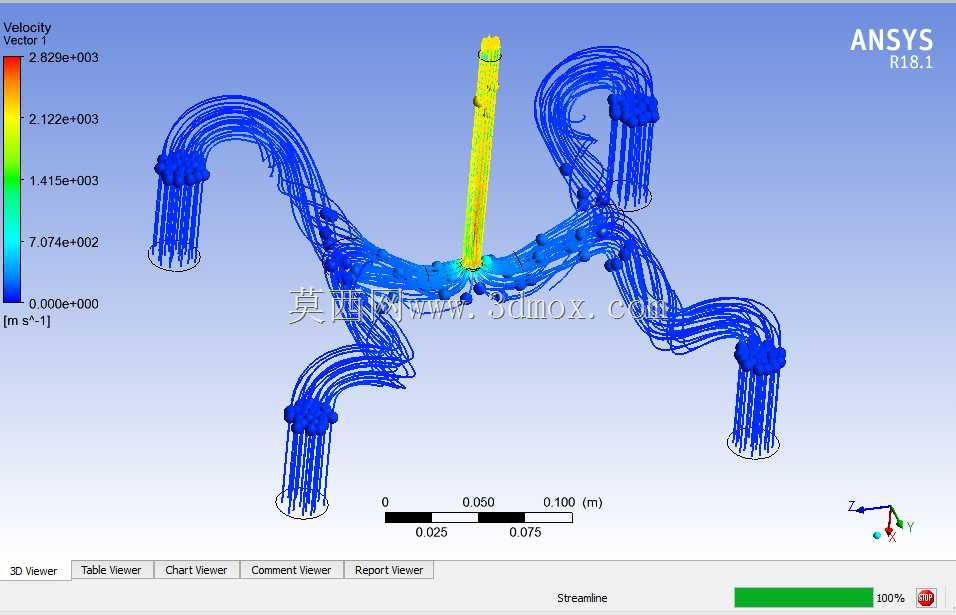

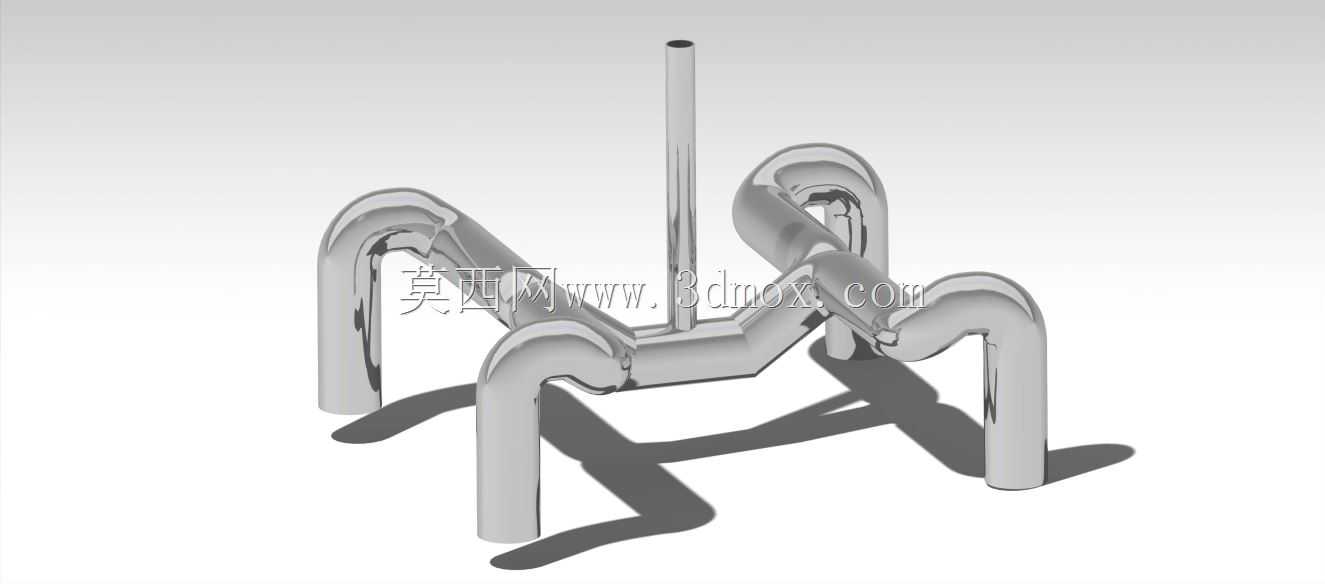

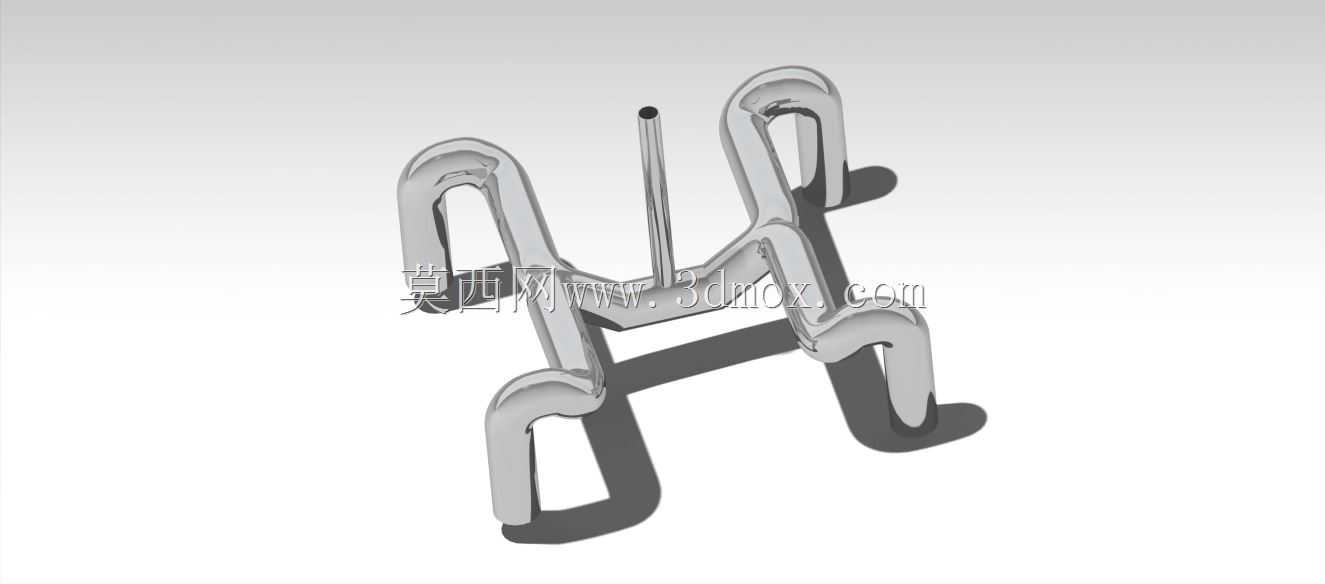

这款歧管结构主要适配小排量四缸内燃机的进气端布局，在乘用车、小型工程机械的动力系统中，这类多入口单出口的歧管承担着将稳压腔来的进气均匀分配至各气缸的核心作用，直接影响发动机的充气效率与各缸工作一致性。设计初期先梳理了安装边界：歧管整体需避让缸盖上部的火花塞安装位、气门室盖紧固螺栓点位，同时要预留出与喷油嘴轨、进气温度压力传感器的安装接口，四个入口的中心距严格匹配缸盖进气道的孔位坐标，出口端的法兰面平面度公差控制在0.1mm以内，保证密封性能避免漏气。结构造型上采用了等长度流道设计，每段弯曲管路的曲率半径经过反复调整，避免出现直角弯折造成的进气阻力陡增，管壁厚度统一设定为3mm，兼顾结构强度与轻量化需求，管路过渡位置做了圆角顺滑处理，减少气流在弯折处的涡流损失。在功能特性层面，该歧管的流道走向经过流体仿真验证，四个入口的进气流量差控制在2%以内，能保证各缸的空燃比一致性，降低发动机工作时的抖动风险，同时管路的固有频率经过校核，避开了发动机常用转速区间的共振频率，避免长期工作出现疲劳开裂。实际应用中，这类歧管除了适配原厂动力配置，也可作为小排量发动机改装升级的参考结构，调整流道长度可适配不同的动力输出取向，较短的流道偏向高转速功率输出，较长流道可提升低转速扭矩表现。建模过程中先搭建各接口的基准坐标，再通过扫掠命令生成基础流道曲面，对拼接位置做曲率连续处理，最后抽壳生成实体结构，后续的流体仿真可直接基于模型内腔提取流体域，划分网格后开展流速、压力分布的计算，验证结构设计的合理性，安装时需在法兰面搭配对应厚度的密封垫片，按照对角顺序紧固连接螺栓，保证密封压力均匀分布。
