带槽轴承结构风扇安装固定支架

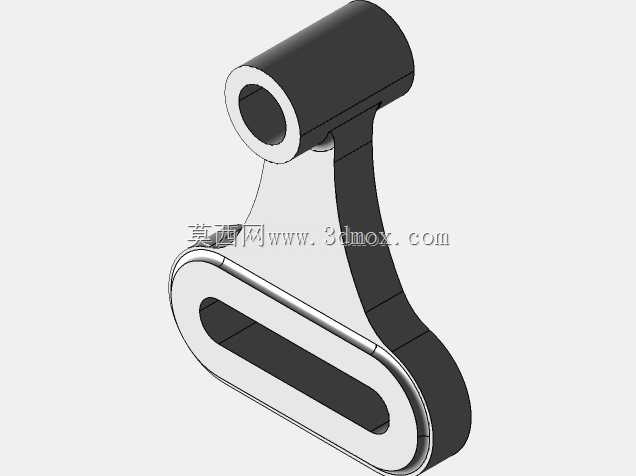

这款风扇支架主要应用在工业散热风机、小型通风设备、电子机柜散热模组的安装固定场景中，承担风扇本体与设备基体之间的连接承载作用，同时兼顾安装位置的微调需求，适配不同装配间隙下的风扇对位要求。从结构设计来看，支架上部为带内孔的圆柱筒结构，内孔用于匹配对应规格的轴承外圈，筒壁厚度经过受力校核，能够承受风扇运行时产生的径向振动载荷，避免长期运行出现轴承外圈跑圈、支架开裂的问题；下部为长圆形带通槽的安装底座，通槽的长度方向预留了足够的调节余量，安装时可以顺着槽长方向调整支架的固定位置，抵消设备基体安装孔的加工位置误差，降低装配时的对位难度，不需要额外扩孔或者加工调整垫片就能完成装配。设计过程中优先考虑了受力传递路径，上部轴承安装位的载荷通过中间的弧形过渡肋板传递到底部安装面，过渡位置没有采用直角突变结构，而是用大圆角平滑过渡，减少应力集中系数，在承受风扇启停的冲击载荷时，不会在转角位置出现应力断裂的情况。外形尺寸方面，上部轴承安装筒的外径与内孔的配合公差按照基轴制过渡配合设计，保证轴承压入后不会出现松脱，同时压装力控制在合理区间，避免压装时损坏轴承保持架；底部安装槽的宽度适配常用的M4、M5规格安装螺栓，槽边到支架边缘的距离满足螺栓拧紧时的扳手空间要求，不需要额外预留操作空位就能完成螺栓紧固。支架的整体高度根据常用轴流风扇的安装中心高设计，安装后风扇扇叶与设备壁面的间隙保持在安全范围内，不会出现扇叶擦碰壁面的问题，同时支架的侧面做了减重处理，在不降低结构强度的前提下减少了材料用量，降低自身重量带来的附加载荷。实际使用时，轴承压入上部筒孔后，风扇转轴穿入轴承内圈，底部通过螺栓穿过通槽将支架固定在设备基体上，调整好风扇的对中位置后拧紧螺栓即可完成安装，后期维护时只需要松开底部螺栓就能顺着通槽微调风扇位置，不需要完全拆卸支架，大幅降低维护调整的工作量。
