伺服驱动液压转向单元结构三维设计

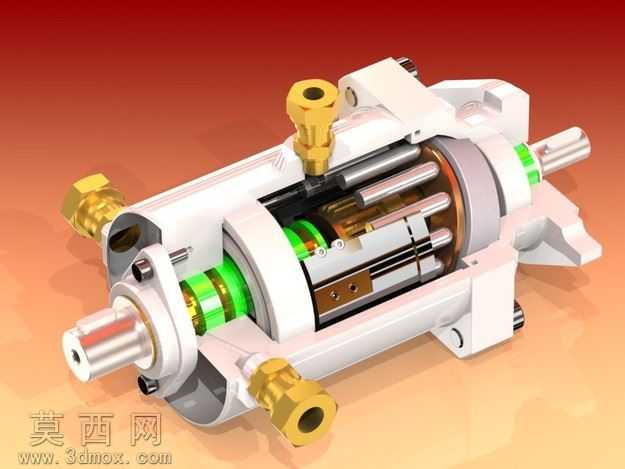

本作品为伺服电机直驱式液压转向单元的三维建模设计，整体采用剖视展示结构完成渲染呈现，清晰展现装置内部的全部构造细节。建模阶段严格遵循液压元件的设计规范，对缸体、柱塞组件、配流结构、密封件、进出油口接头、输出轴等所有零部件进行1:1比例的参数化建模，每一处配合间隙、密封槽尺寸、油道孔径都经过严谨的尺寸校核，确保各部件装配关系准确，不存在干涉错位问题。材质渲染上，针对不同零部件的实际材质属性做了精细化区分：缸体外壳采用哑光灰白色金属漆材质，还原铸造铝合金壳体的质感；内部柱塞、传动轴等运动部件赋予亮面镀铬金属材质，体现精加工金属件的光洁度；密封胶圈采用半透明亮绿色橡胶材质，清晰区分密封元件与金属结构件；进出油口的黄铜接头赋予暖金色金属材质，还原铜质接头的色泽与金属纹理；端盖、安装支座等结构件做了细微的磨砂质感处理，还原实际加工后的表面效果。结构设计上，该转向单元将伺服电机直驱结构与液压转阀、动力缸做集成化设计，省去了传统液压转向装置的额外传动连接结构，内部集成的多组柱塞配流结构可精准控制油液流向与流量，两端伸出的传动轴分别连接驱动端与转向执行端，侧面分布的三个黄铜油口分别对应进油、回油与控制油通路，绿色密封件均匀布置在各运动副的配合位置，保证装置工作时的油压密封性能，安装支座上的定位孔与连接结构完全匹配实装的固定需求。整体设计思路围绕集成化、高精度转向控制的需求展开，通过剖视视角的建模呈现，完整展示伺服液压转向装置的内部工作原理与装配逻辑，可用于液压传动教学、转向系统方案验证、相关产品结构参考等场景，模型结构完整，细节还原度高，各部件可单独拆分查看，能够清晰呈现伺服直驱液压转向单元的全部构造特点。
