镂空金属质感立式装饰摆件结构设计

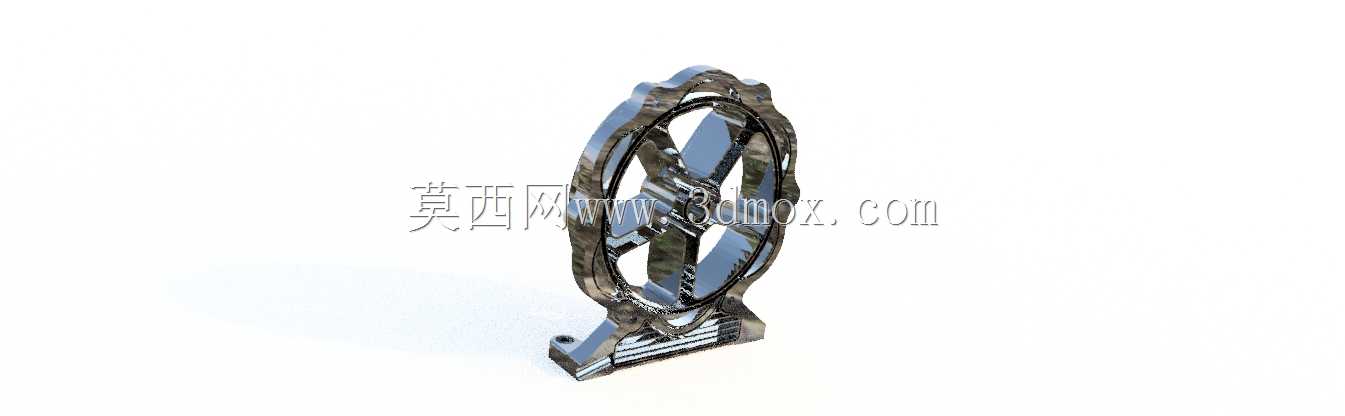

这款立式镂空结构件在文创装饰、桌面陈设场景中适配性较强，整体采用环形主框架搭配底部支撑座的组合形式，主框架做了仿齿轮外缘的齿形轮廓处理，内部采用辐条式镂空支撑结构，既减轻了整体自重，又通过对称式的辐条排布保证了环形框架的结构刚性，避免薄壁环形结构在摆放过程中出现受力形变。底部支撑座采用带安装孔的一体式设计，底座与环形框架衔接处做了渐变过渡的加强筋结构，分散框架传递下来的竖向载荷，底座预留的两个沉头安装孔可适配M3规格的紧固件，既可以直接放置在平整桌面作为陈设，也可以通过紧固件固定在展示台、设备面板上作为装饰性结构件使用。从设计思路来看，这款结构件在建模阶段优先考虑了增材制造的工艺特性，所有镂空区域的最小壁厚控制在1.5mm以上，相邻辐条之间的间隙不小于3mm，避免打印过程中出现支撑难以去除、结构黏连的问题，环形框架的外缘齿形做了R0.8mm的圆角过渡，既提升了手持触摸的安全性，也减少了打印过程中的应力集中点，降低薄壁结构翘曲变形的概率。安装边界方面，整体结构的最大外轮廓直径控制在120mm区间，底座的横向宽度为45mm，竖向总高度为150mm，放置状态下的重心落在底座支撑面的中心区域，即使受到轻微的横向触碰也不会出现倾翻的情况，底座底部做了0.2mm的下沉平面，可粘贴防滑胶垫进一步提升摆放稳定性。结构表面的纹理处理做了仿旧金属的肌理设计，不需要额外的后处理喷涂，打印完成后简单打磨去除支撑痕迹即可直接使用，在文创产品开发、桌面装饰配件、机械主题展示道具等场景中都能适配，结构的对称式设计也降低了建模和制造的难度，辐条的排布角度经过多次调整，既保证了视觉上的通透感，也不会因为镂空过多导致整体结构强度不足，环形框架的内圈预留了2mm的环形凸台，后续可根据使用需求加装镜片、装饰面板等配件，拓展不同的使用功能。
