创意长条形多功能电视遥控装置设计

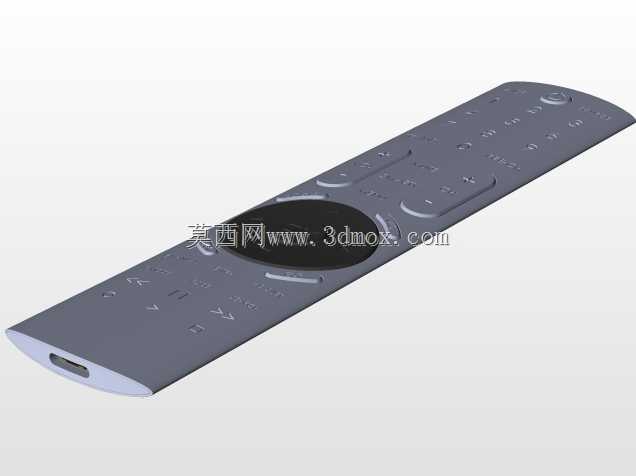

这款遥控装置的设计初衷，是解决家庭场景中多设备遥控操作的交互痛点，日常使用时可覆盖客厅场景下电视、配套机顶盒、部分智能影音设备的基础控制需求，用户无需在多个遥控器间切换，单设备即可完成常用操作。从结构设计层面来看，整体采用长条形手持轮廓，握持段做了微弧收腰处理，贴合成年人手掌自然握持的曲率，长时间手持操作不会产生硌手的不适感，整机外轮廓无尖锐棱角，所有边角均做R3以上的圆角过渡，避免日常摆放、拿取过程中磕碰划伤家具或使用者。按键区域采用分区排布逻辑，上部数字按键区做了微凹的触感设计，每个按键的凸起高度控制在1.2mm，按压行程0.8mm，按压力度设置在1.5N-2N区间，既保证按压时有清晰的反馈手感，又不会因为按压力度过大造成长时间操作的手指疲劳；中部功能导航区采用环形方向键搭配中心确认键的布局，方向键表面做了细密的防滑纹理，用户在视线不聚焦遥控器的盲操作场景下，也能通过触感快速定位按键位置，减少误触概率；下部快捷功能区对应常用的音量调节、频道切换、信号源切换等高频操作，按键尺寸比数字按键大20%，进一步降低盲操作的识别难度。设计过程中充分考虑了内部元器件的安装边界，壳体内部预留了红外发射模块、主控电路板、电池仓的安装空间，电池仓采用常规七号电池的通用尺寸规格，仓盖做了卡扣加防丢挂点的结构，避免更换电池时仓盖遗失；红外发射端设置在整机顶端，发射角度覆盖水平120度、垂直60度的范围，日常使用时不需要精准对准设备接收端即可完成信号传输。外壳壁厚设置为1.8mm，采用常见的ABS注塑成型工艺即可实现量产，壳体上下盖采用卡扣加两颗自攻螺丝的固定方式，装配工序简单，后期维修拆解也十分便捷。整机长度控制在180mm左右，宽度38mm，最厚处16mm，整体尺寸适配常规的客厅遥控器收纳盒摆放空间，不会占用过多收纳位置，表面处理采用细晒纹工艺，既可以提升握持的摩擦力，也能减少日常使用中指纹、划痕的残留，长期使用也能保持较好的外观整洁度。
