天行者系列设备配套功能组件结构

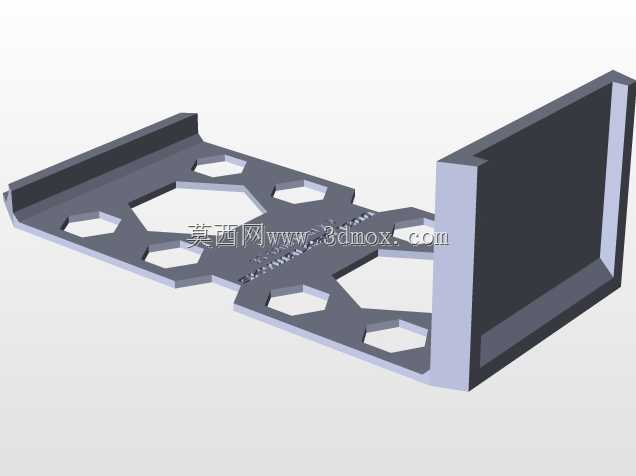

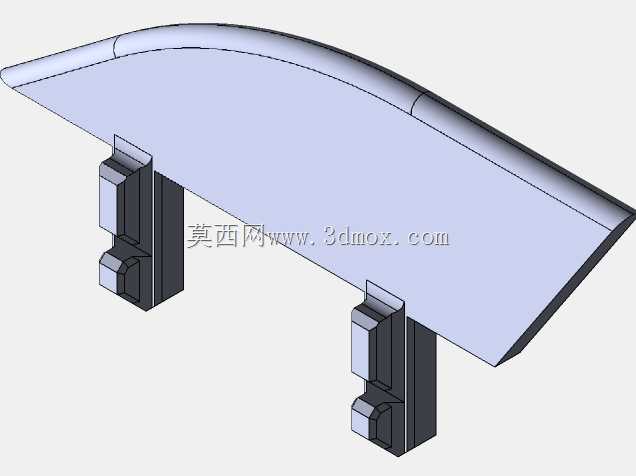

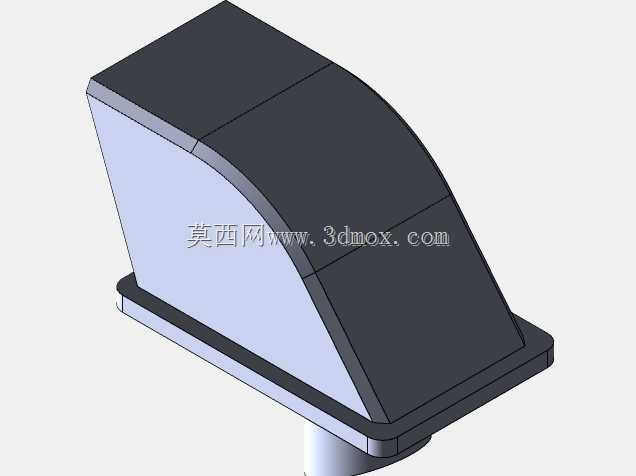

这套组件对应天行者系列设备的配套功能结构，覆盖示波器安装位、双并联电池托盘、电机防护盖、空速端盖几个核心功能单元，在实际户外作业类便携设备的结构搭建中，这类集成化组件的设计直接影响设备的组装效率与户外工况耐受能力。从实际应用场景来看，这类组件多用于便携移动式作业设备，设备在转运、户外作业过程中会面临颠簸、轻微磕碰、温湿度变化等工况，因此每个子部件的结构设计都需要兼顾安装定位精度与防护性能。先看外形与安装边界，整套组件的主体外罩采用斜切面流线造型，底部带有一圈外翻的安装法兰边，法兰边上预留了均匀分布的安装定位孔位，安装时可以通过法兰边与设备主体框架贴合，配合紧固件完成固定，底部伸出的柱形结构是线路对接与安装定位的接口，安装时需要注意该接口与设备内部走线槽的对位公差，控制在0.2mm以内即可避免装配干涉。双并联电池托盘的设计是这套组件的核心功能点之一，托盘内部做了两个等大的电池仓限位筋，筋位高度刚好卡住电池壳体的防滑槽，不需要额外增加绑带结构就能限制电池在颠簸工况下的窜动，两个电池仓之间预留了走线槽，方便电池供电线路的并联对接，同时托盘底部做了镂空的散热格栅，避免大电流放电时热量堆积。示波器安装位位于组件的侧部腔体，腔体开口处做了阶梯式的密封槽，可以配套嵌入密封胶条，安装示波器时屏幕刚好与外罩的斜切面齐平，既方便作业人员观察读数，也能避免屏幕突出被外物磕碰。电机盖的结构做了弧形过渡，与外罩的流线造型完全贴合，盖体边缘做了卡扣结构，不需要额外打螺丝就能完成与电机安装位的扣合，日常维护时可以直接徒手拆卸，检修效率更高。空速盖位于组件的前端位置，盖体上预留了空速管的对接通孔，通孔内壁做了密封圈安装槽，装配后可以避免雨水、灰尘从通孔位置进入设备内部。整套组件的设计思路是把分散的几个功能安装位集成到同一个外罩结构上，减少设备整体的零件数量，降低装配工序，同时一体化的外罩结构比分体式拼接结构的密封性能更好，更适合户外复杂工况使用。在建模过程中，各个子部件的配合公差都做了合理预留，塑料件的拔模角度统一设置为1.5度，满足注塑生产的工艺要求，安装法兰边的厚度做了均匀等厚设计，避免注塑成型时出现缩痕影响安装平面度。
