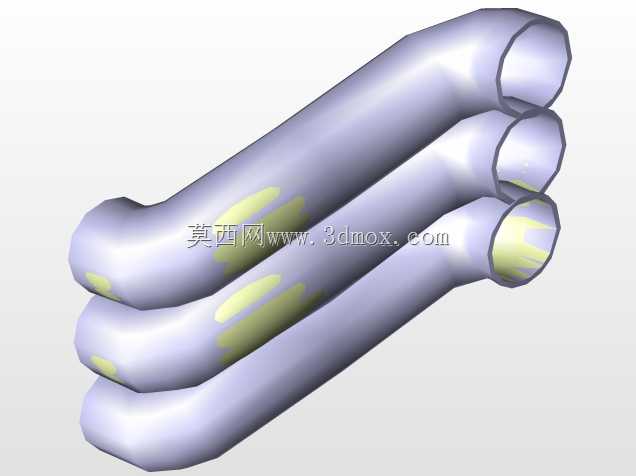

三通路等径弯角流体输送管路结构

这类三通路并行弯管结构，常见于多回路流体输送系统的紧凑布管场景，在液压站阀组外接管路、发动机进气歧管支路、小型换热设备介质分流段都能看到同类结构的应用，核心作用是在有限安装空间内完成多股同参数介质的转向输送，避免多根独立管路排布时出现的干涉、固定点冗余问题。从结构设计逻辑来看，三根管路采用并行同曲率弯转设计，弯曲段的曲率半径统一匹配管路通径的3倍取值，既保证流体在弯转过程中不会因为曲率过小产生局部涡流压损，也能让三根管路的外侧支撑面保持共面，方便后续设计共用的管夹固定结构，减少安装时的定位工作量。管路两端的接口均采用平口端面设计，没有额外的法兰凸缘或者快插接头结构，适配焊接或者卡套式连接场景，接口端面的同轴度公差控制在0.1mm以内，保证对接时不会出现错位漏液的问题。从安装边界来看，三根管路的中心距保持一致，相邻管路外壁预留了足够的间隙，既可以避免管路工作时因为振动产生相互摩擦磨损，也给后续包裹保温层、安装振动阻尼胶圈留出了操作空间，整体结构的外轮廓尺寸适配常见的设备侧腔安装位，不需要额外对设备壳体做扩孔或者切削改造。设计这类管路结构时，需要提前核算弯曲段的形变余量，尤其是薄壁管路弯制时的椭圆度控制，要保证弯转位置的截面椭圆度不超过通径的8%，避免介质流通时在截面突变位置产生紊流，同时并行排布的管路要做等长设计，保证每一路介质的流动阻力基本一致，避免出现各支路流量分配不均的问题。在实际应用中，这类管路可以根据输送介质的不同更换对应材质，输送液压油时采用无缝冷拔钢管，输送冷却水时可以采用不锈钢薄壁管，输送低压气体时也可以采用硬质铝合金管路，结构本身的弯转角度和并行间距可以根据实际安装空间做参数化调整，不需要重新做整体结构的力学校核，只需要针对更换的材质重新核算壁厚承压能力即可。
